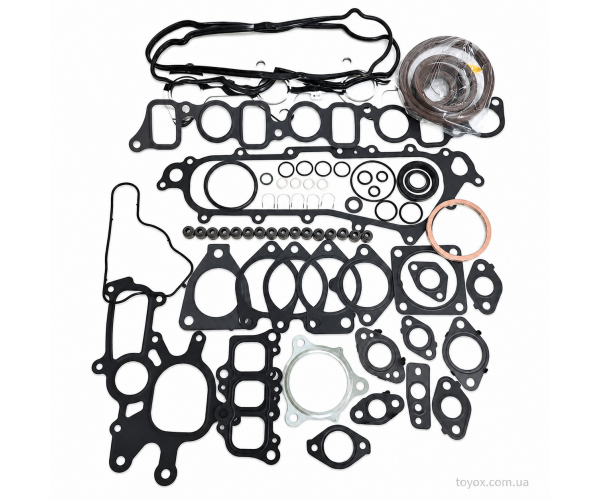

Оригінальний комплект прокладок двигуна Toyota Prado 1KD-FTV 04111-30659 без прокладки ГБЦ

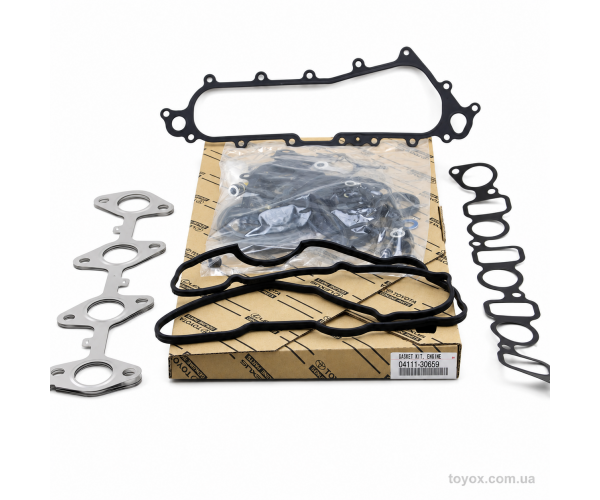

Комплект прокладок двигуна Toyota Land Cruiser Prado 1KD-FTV 04111-30659

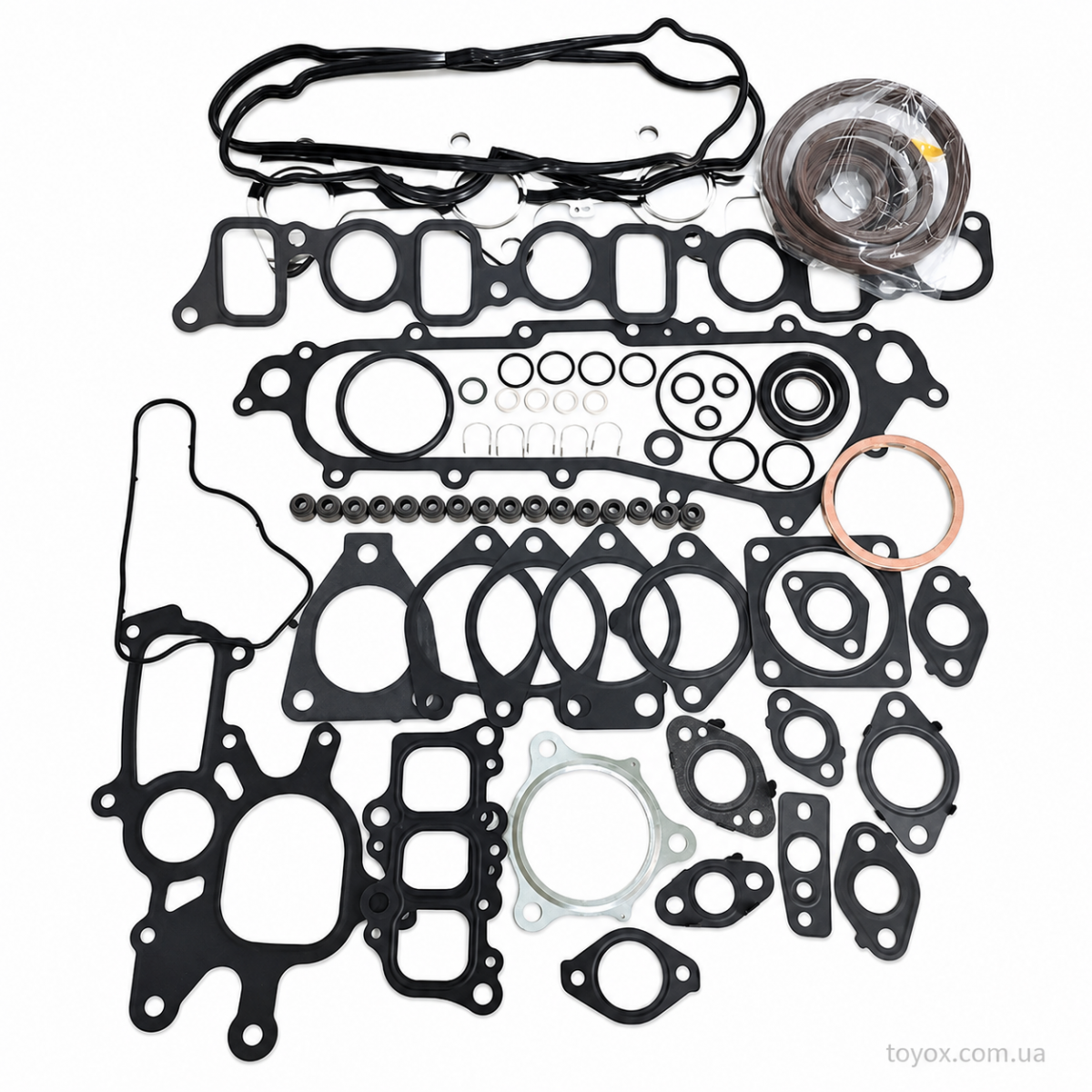

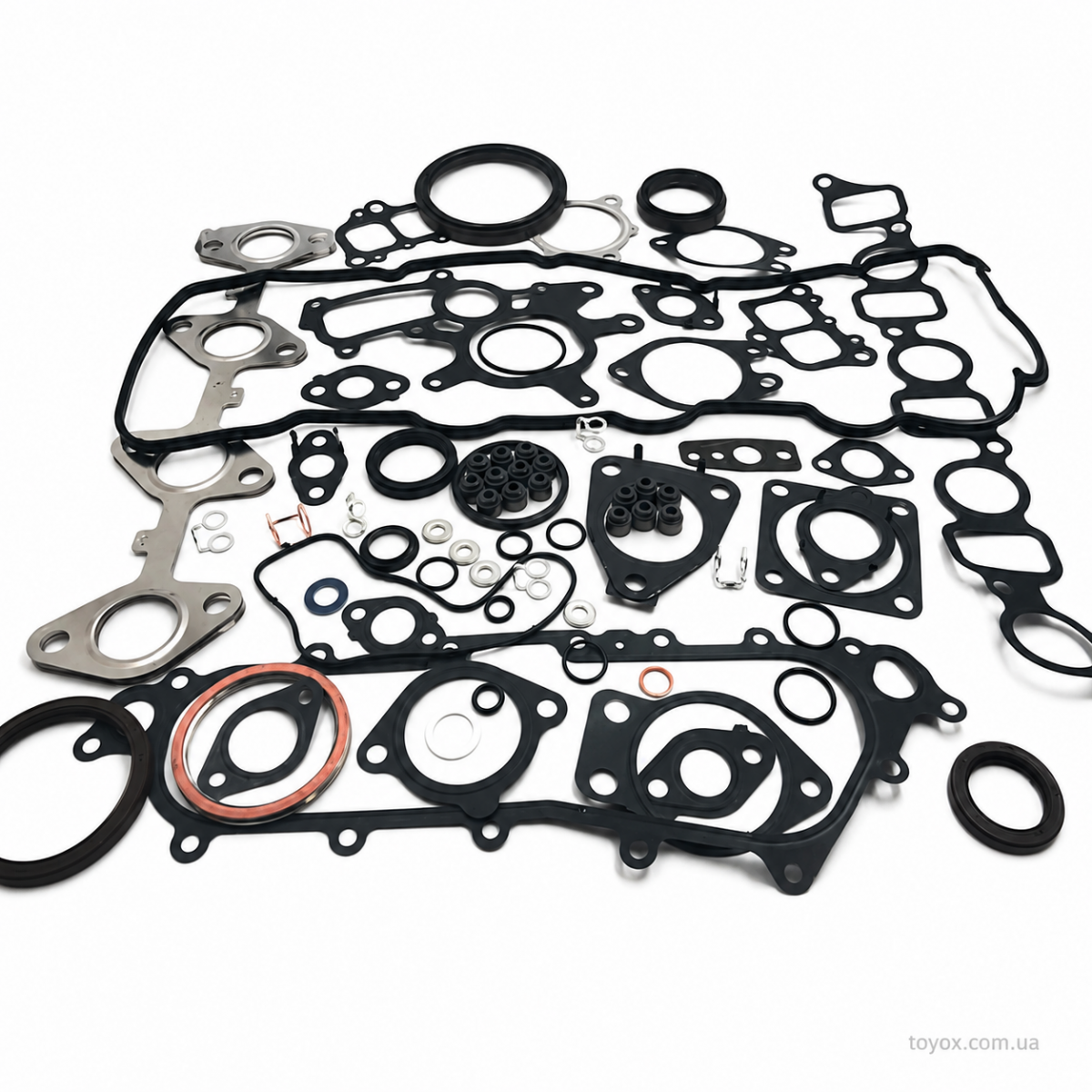

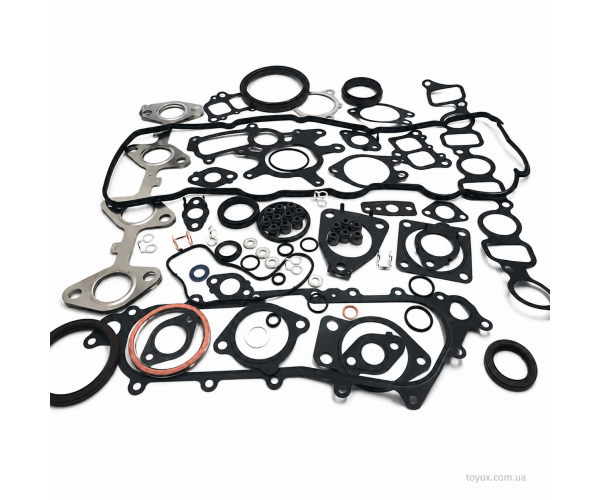

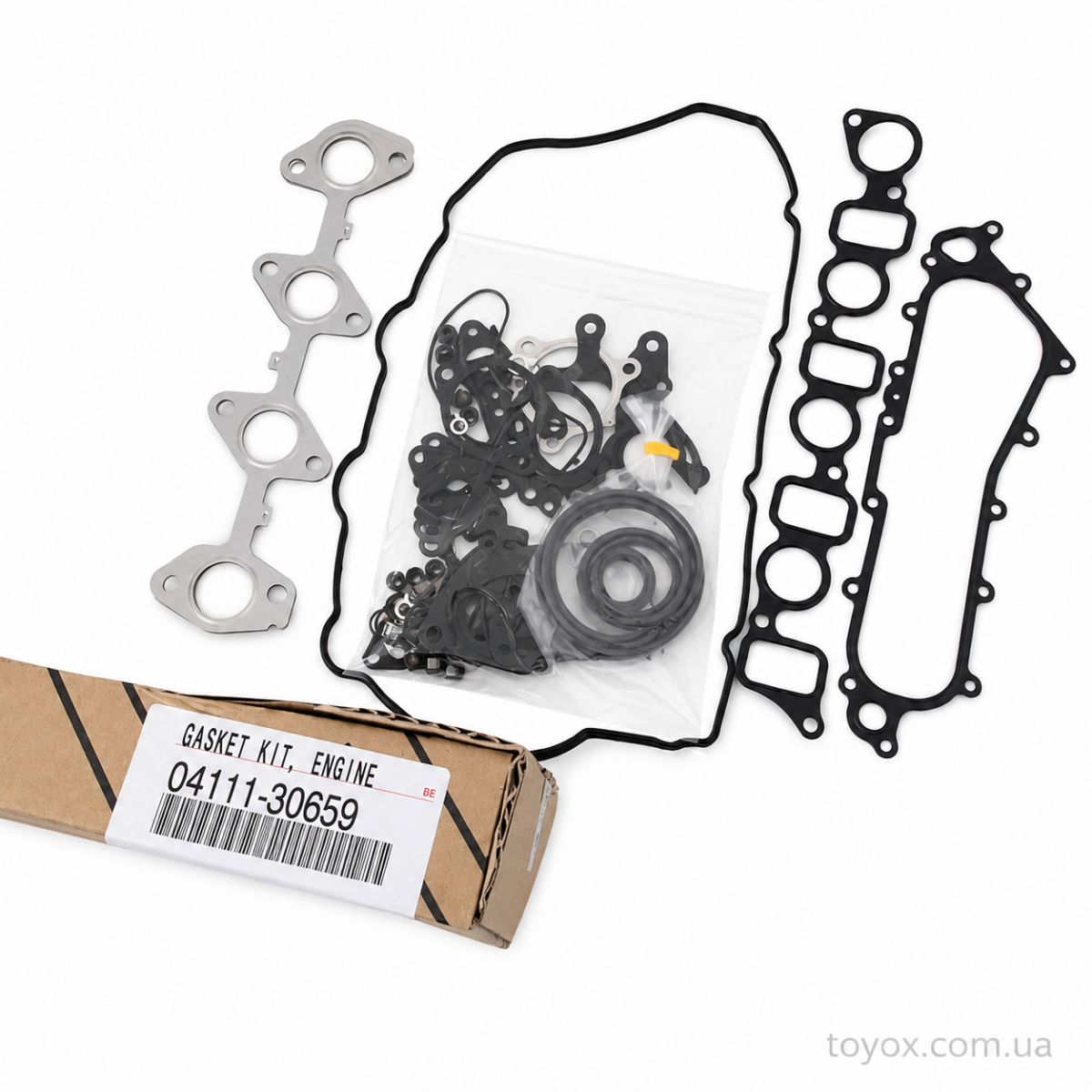

Оригінальний комплект прокладок та ущільнювальних елементів двигуна Toyota з каталожним номером 04111-30659. Комплект призначений для ремонту та повторного складання дизельного двигуна 1KD-FTV, який встановлювався на окремі комплектації Toyota Land Cruiser Prado.

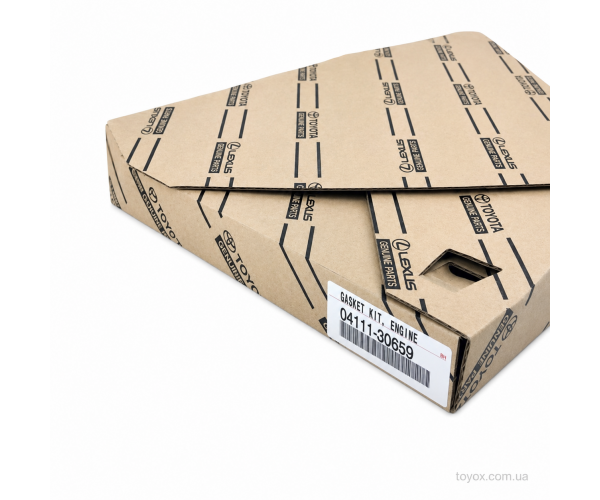

Каталожна назва деталі: GASKET KIT, ENGINE OVERHAUL. Незважаючи на позначення повного комплекту прокладок двигуна, прокладка головки блока циліндрів до комплекту 04111-30659 не входить. Вона продається та підбирається окремо.

Комплектація

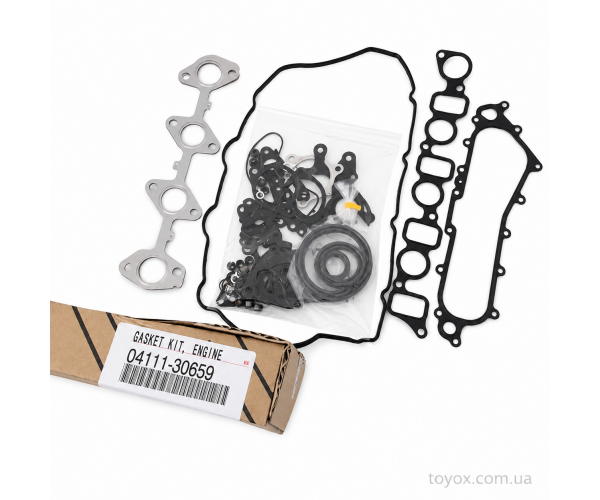

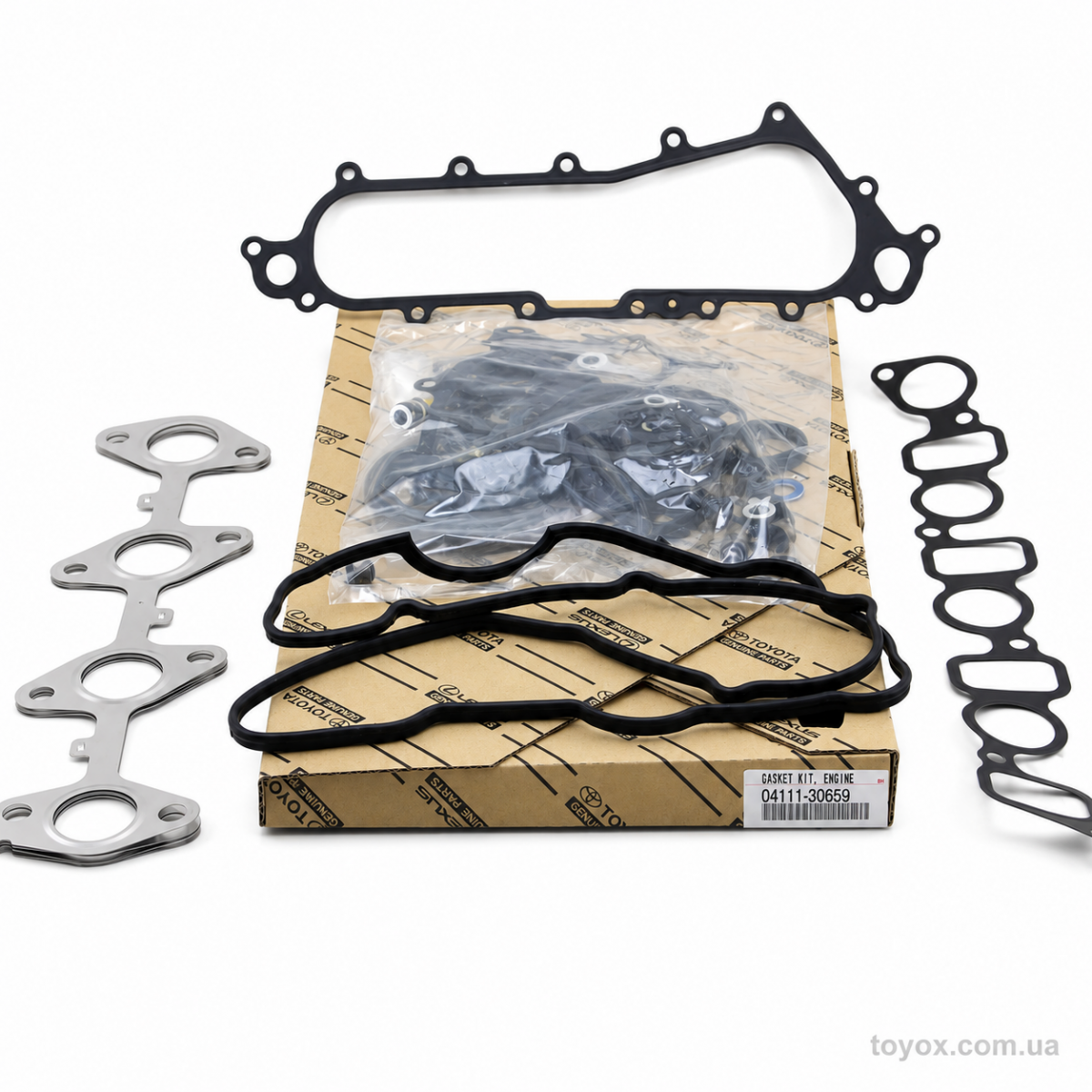

• Тип товару: комплект прокладок та ущільнень двигуна
• Бренд: Toyota

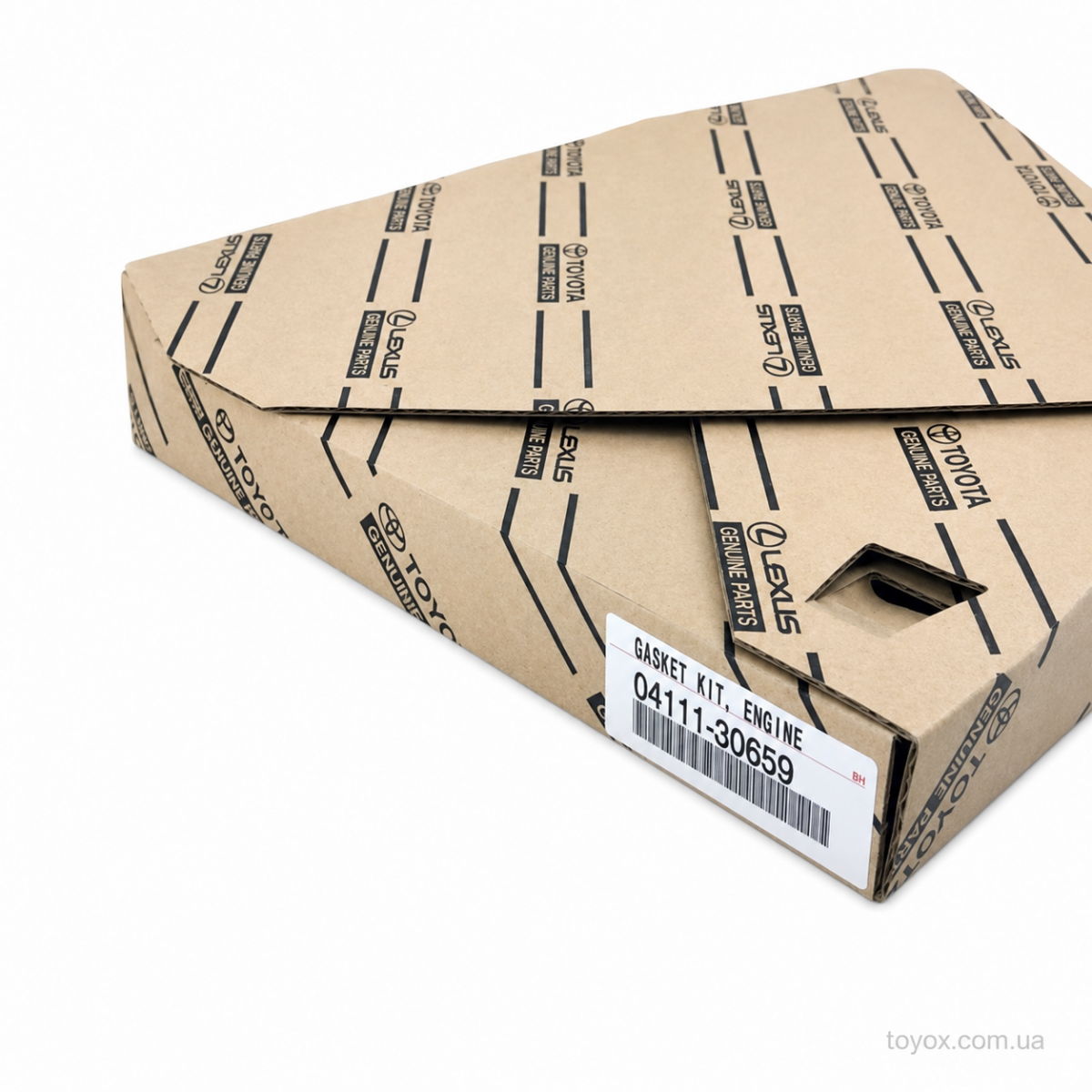

• Артикул: 04111-30659 / 0411130659
• Каталожна назва: GASKET KIT, ENGINE OVERHAUL
• Двигун: 1KD-FTV / 1KDFTV
• Стан: нова оригінальна деталь
• Прокладка ГБЦ: не входить до комплекту та купується окремо

Точний перелік прокладок та ущільнень усередині упаковки може залежати від каталожної ревізії комплекту. Перед початком ремонту рекомендується звірити фактичний вміст упаковки зі списком елементів, необхідних для конкретної операції.

Артикул, старі номери та заміна

• Основний артикул: 04111-30659 / 0411130659
• Старий номер: 04111-30650 / 0411130650
• Старий номер: 04111-30651 / 0411130651
• Старий номер: 04111-30652 / 0411130652
• Старий номер: 04111-30653 / 0411130653
• Старий номер: 04111-30654 / 0411130654
• Старий номер: 04111-30655 / 0411130655
• Старий номер: 04111-30656 / 0411130656
• Старий номер: 04111-30657 / 0411130657
• Старий номер: 04111-30658 / 0411130658
• Оновлений номер: 04111-30770 / 0411130770

Наявність номера в каталожному ланцюжку замін не означає автоматичну сумісність з усіма автомобілями, обладнаними двигуном 1KD-FTV. Перед замовленням комплект необхідно перевірити за VIN-кодом або повним frame автомобіля.

Прокладка ГБЦ купується окремо

Прокладка головки блока циліндрів не включена до комплекту 04111-30659. Для двигуна передбачено декілька варіантів прокладки, які відрізняються каталожною міткою:

• MARK A: 11115-30032-A0 / 1111530032A0
• MARK B: 11115-30032-B0 / 1111530032B0
• MARK C: 11115-30032-C0 / 1111530032C0
• MARK D: 11115-30032-D0 / 1111530032D0
• MARK E: 11115-30032-E0 / 1111530032E0

Не можна вибирати прокладку ГБЦ лише за моделлю автомобіля або назвою двигуна. Необхідну мітку A, B, C, D або E слід визначати відповідно до керівництва з ремонту Toyota та даних конкретного двигуна. Під час ремонту також необхідно враховувати маркування знятої прокладки та результати передбачених виробником перевірок.

Двигун 1KD-FTV

1KD-FTV — рядний чотирициліндровий турбодизельний двигун Toyota робочим об’ємом 2982 см³ із системою безпосереднього впорскування Common Rail. Він встановлювався на Toyota Land Cruiser Prado та інші рамні моделі Toyota у різних регіональних виконаннях.

• Модель двигуна: 1KD-FTV / 1KDFTV
• Тип: рядний чотирициліндровий турбодизель
• Робочий об’єм: 2982 см³
• Система живлення: безпосереднє дизельне впорскування Common Rail
• Призначення комплекту: ущільнення з’єднань двигуна під час ремонту та повторного складання

Двигуни 1KD-FTV випускалися в декількох екологічних та регіональних версіях. Між ними можуть відрізнятися окремі прокладки, ущільнення та елементи систем впуску, випуску й рециркуляції відпрацьованих газів.

Застосування

• Toyota Land Cruiser Prado 120 — кузови KDJ120 і KDJ125 з двигуном 1KD-FTV, окремі комплектації ринків General та Europe
• Період за наданими каталогами: орієнтовно 09/2002–02/2010, залежно від ринку, frame та комплектації
• Toyota Land Cruiser Prado 150 — кузов KDJ150 з двигуном 1KD-FTV; для пізніших автомобілів у наданому ланцюжку зазначений номер 04111-30770 / 0411130770

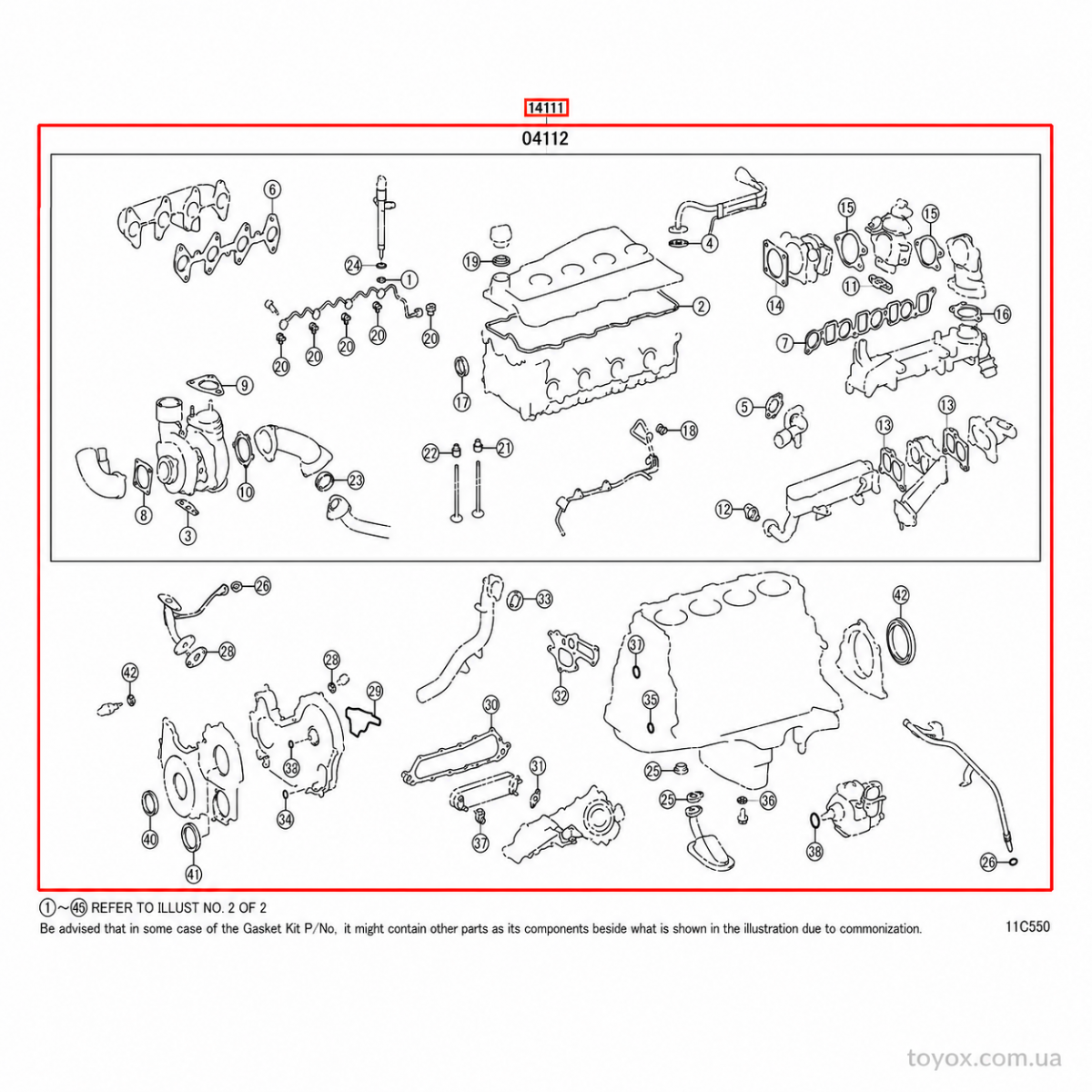

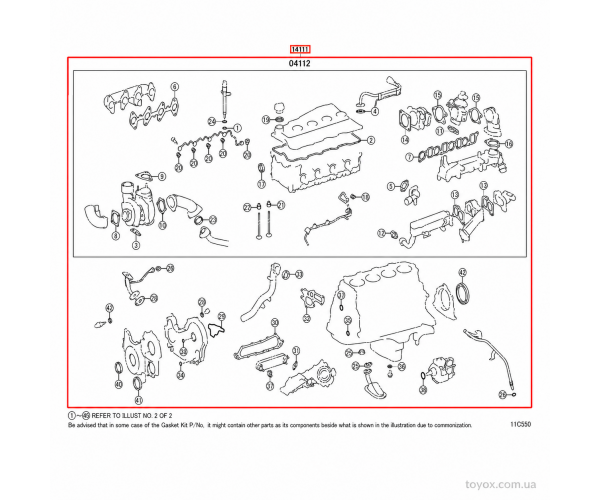

• Каталожний розділ: 11-03 ENGINE OVERHAUL GASKET KIT

У загальному переліку моделей каталогу можуть одночасно бути присутні бензинові та дизельні кузови Prado. Для цього комплекту необхідно орієнтуватися на конкретні рядки KDJ120, KDJ125 або KDJ150 з двигуном 1KD-FTV, а не лише на модель і рік випуску автомобіля.

Коли застосовується комплект

• під час капітального або комплексного ремонту двигуна;
• під час розбирання та повторного складання двигуна;
• під час зняття головки блока циліндрів;
• під час усунення витоків мастила або охолоджувальної рідини;
• під час одночасної заміни декількох прокладок та ущільнень двигуна.

Рекомендації щодо встановлення

Установлення комплекту рекомендується виконувати на спеціалізованій станції технічного обслуговування. Перед складанням необхідно перевірити стан сполучуваних поверхонь та визначити перелік додаткових деталей, які підлягають обов’язковій заміні.

Прокладку ГБЦ, кріплення головки блока та інші відсутні в наборі елементи необхідно замовляти окремо. Моменти затягування, послідовність складання та метод вибору мітки прокладки ГБЦ слід брати з ремонтної документації Toyota для конкретного двигуна та frame.

Важлива інформація

Прокладка ГБЦ не входить до комплекту 04111-30659. Вона продається окремо у варіантах 11115-30032-A0, 11115-30032-B0, 11115-30032-C0, 11115-30032-D0 або 11115-30032-E0. Перед замовленням комплекту та окремої прокладки ГБЦ обов’язково перевірте їх застосування за VIN-кодом, повним frame і керівництвом з ремонту автомобіля.
