Хрестовина карданного вала Toyota / Lexus 04371-60070

Хрестовина карданного вала Toyota / Lexus 04371-60070

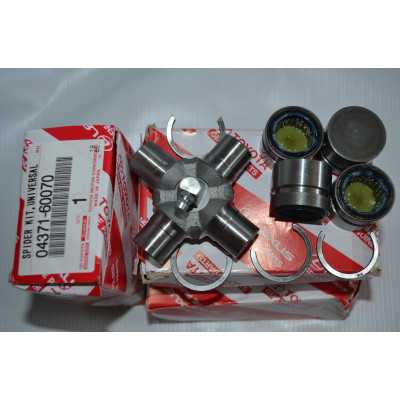

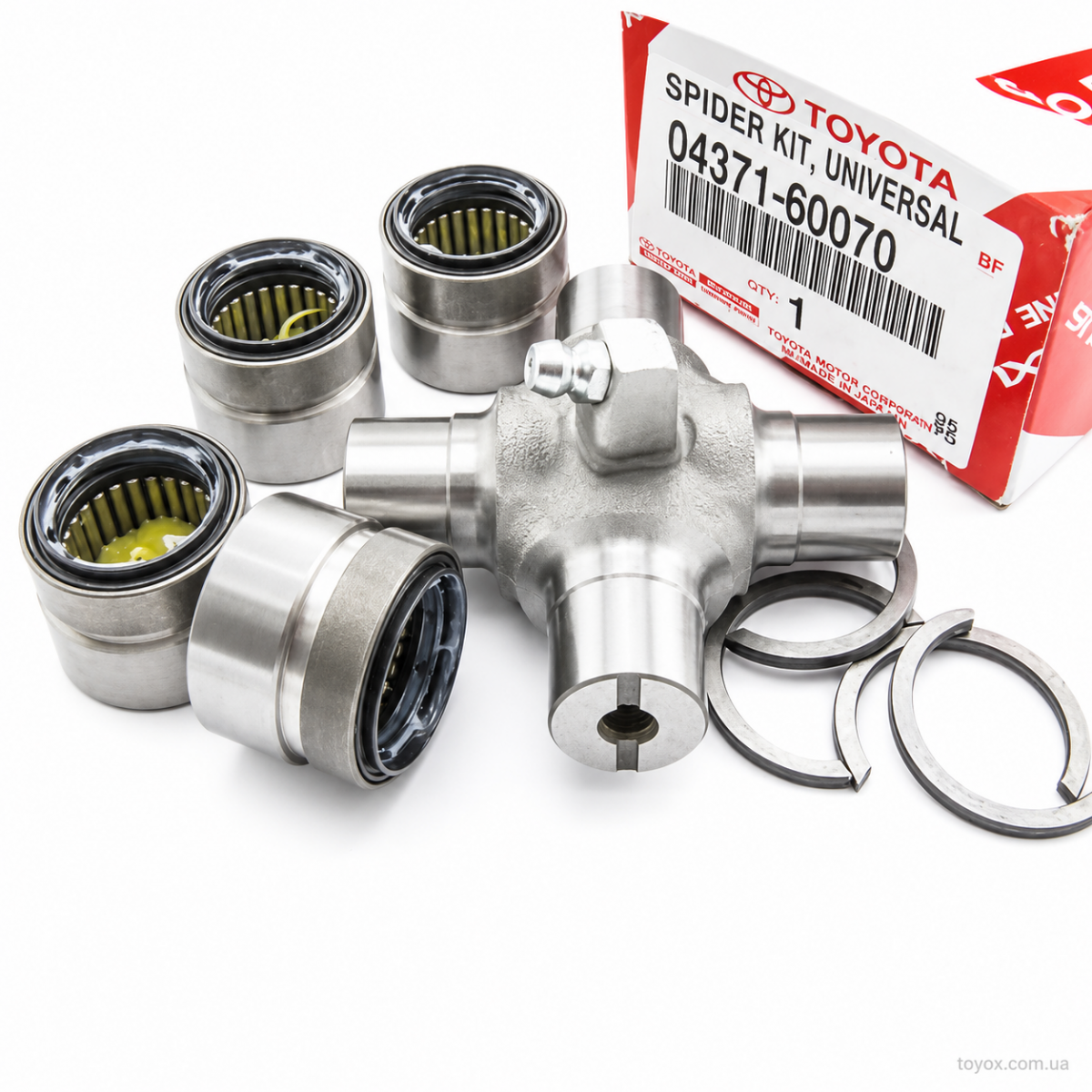

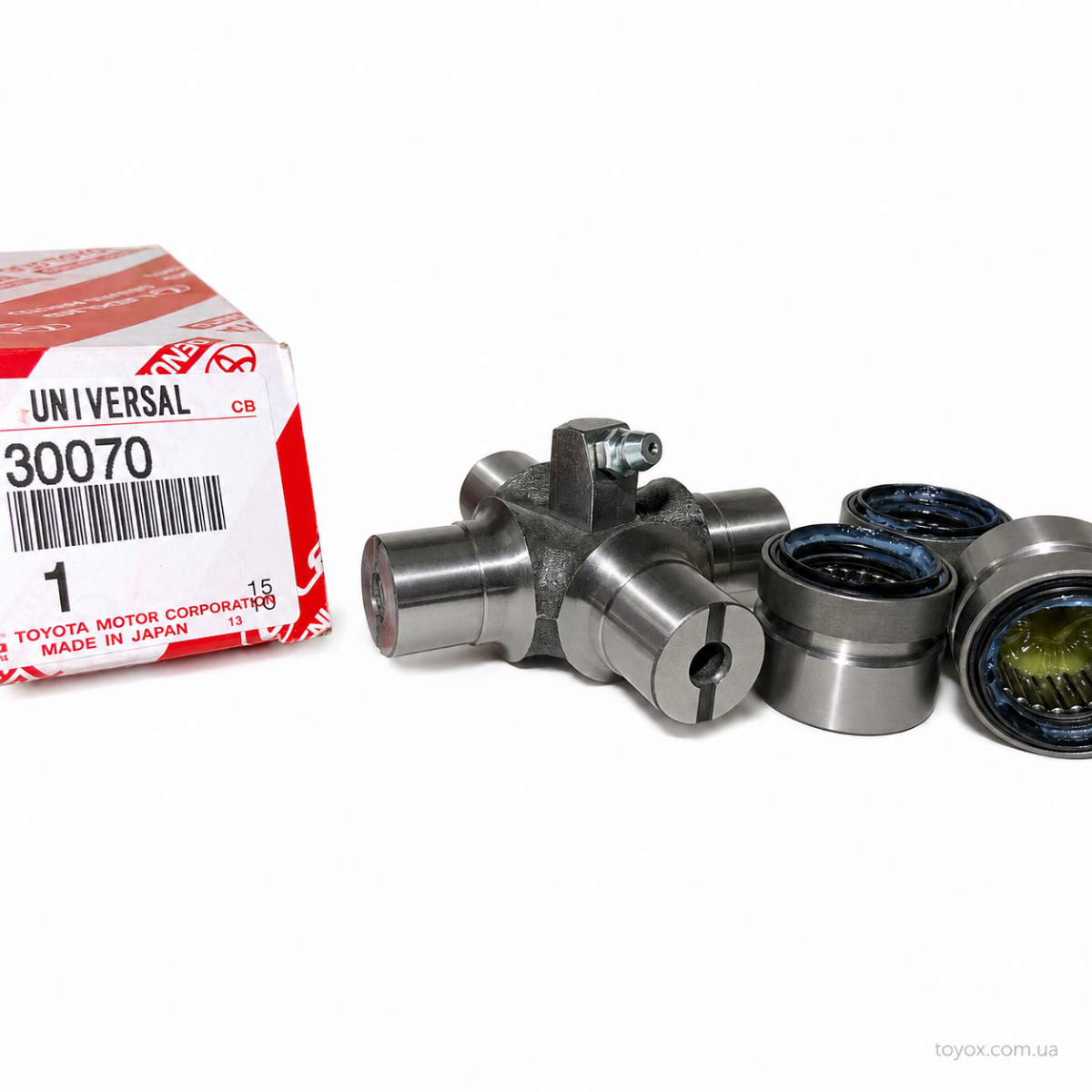

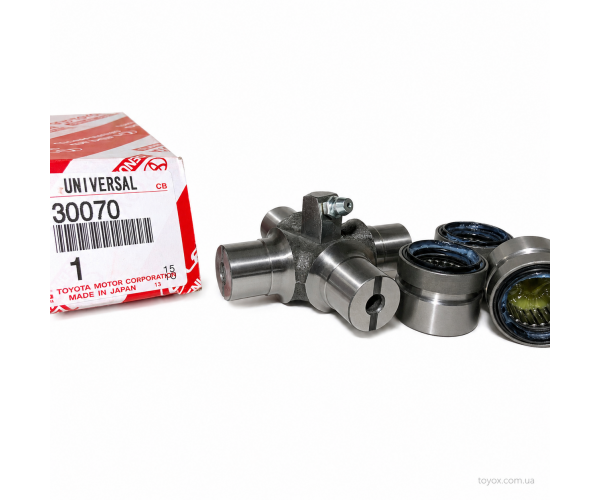

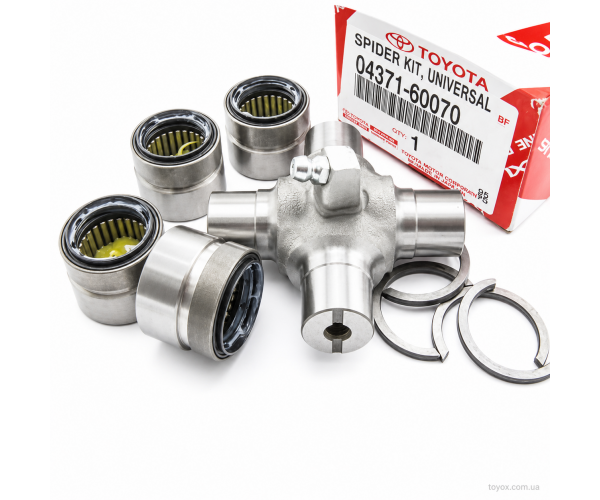

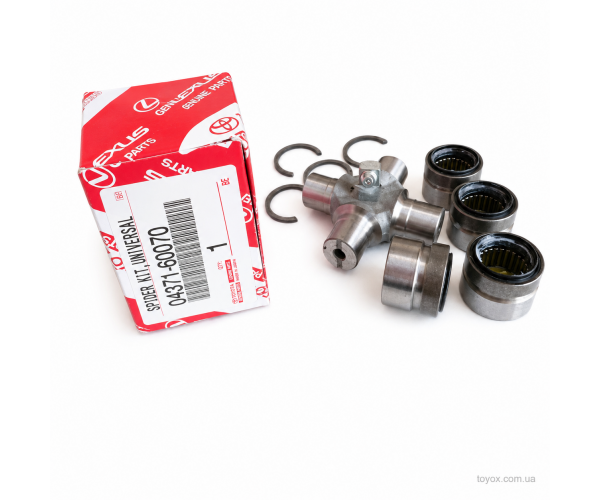

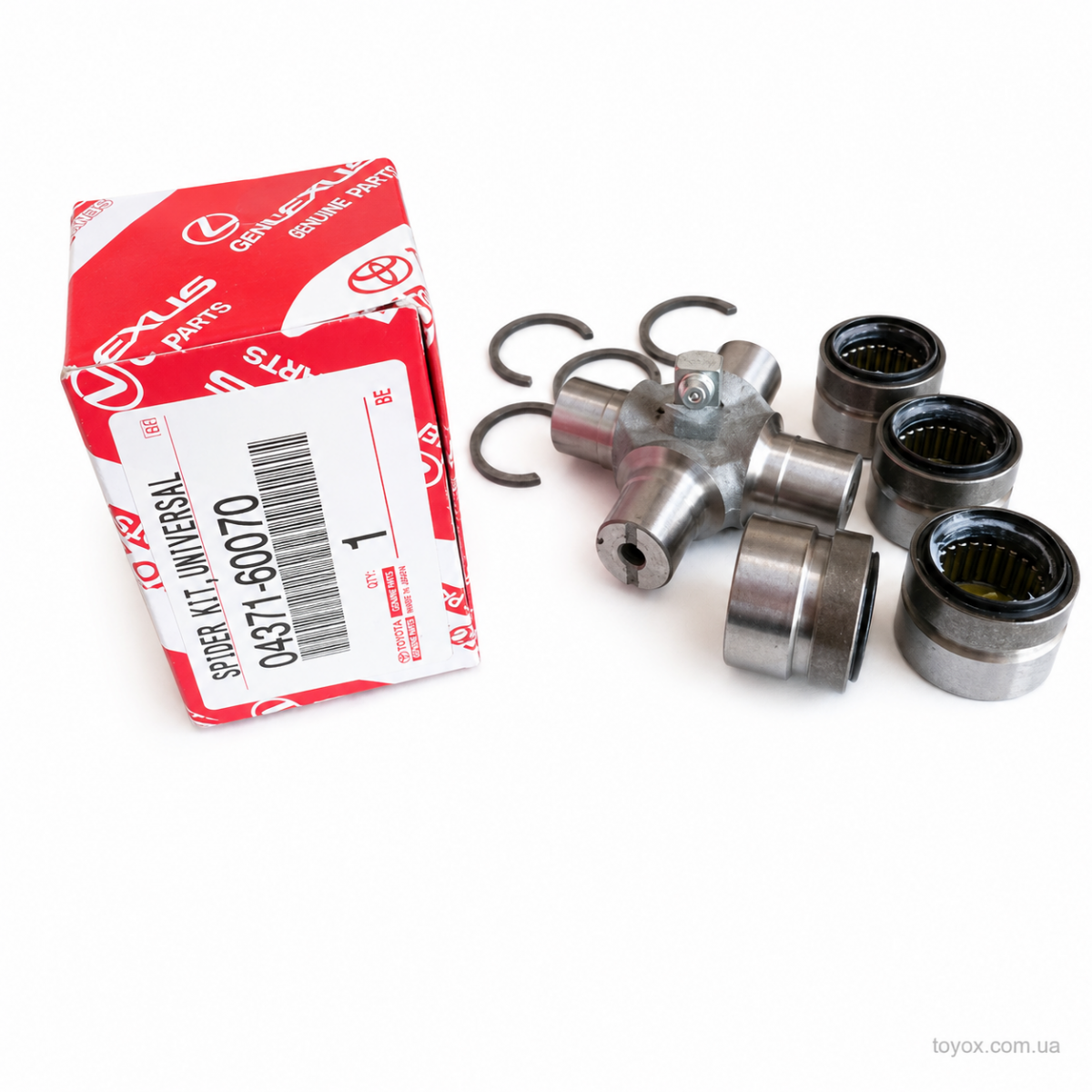

Оригінальна хрестовина карданного вала Toyota / Lexus 04371-60070 є частиною шарнірного з’єднання карданної передачі. У каталогах деталь позначається як SPIDER KIT, UNIVERSAL JOINT.

Хрестовина забезпечує передавання крутного моменту між з’єднаними частинами карданного вала під час зміни робочого кута трансмісії. Рухомі голчасті підшипники дозволяють вилкам кардана відхилятися одна відносно одної, зберігаючи обертання карданної передачі.

Залежно від автомобіля хрестовина може застосовуватися у передньому, задньому або проміжному карданному валу. Конкретне місце встановлення визначається за VIN-кодом, повним frame та схемою карданної передачі автомобіля.

Артикули та заміни

• Основний артикул: 04371-60070 / 0437160070
• Каталожне найменування: SPIDER KIT, UNIVERSAL JOINT

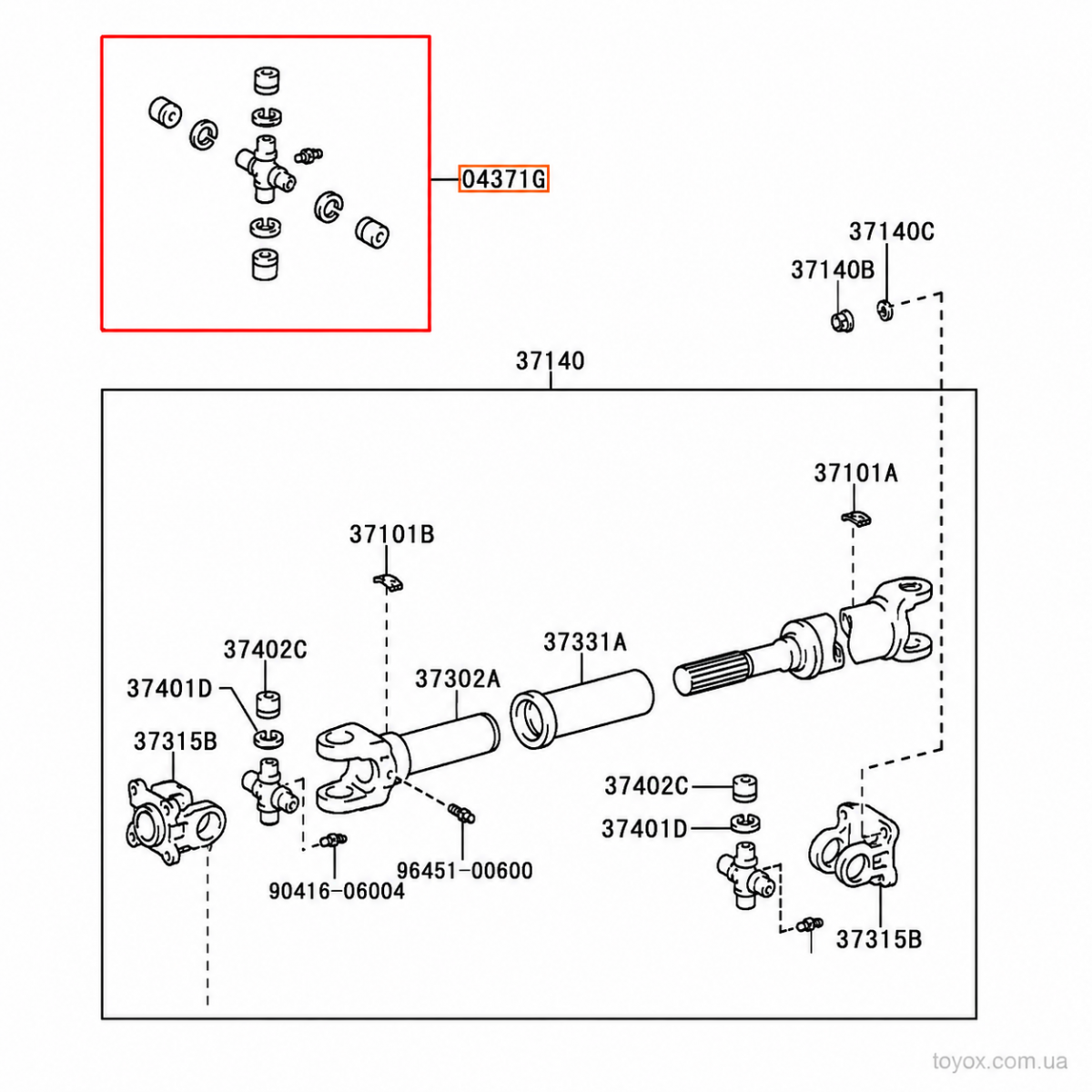

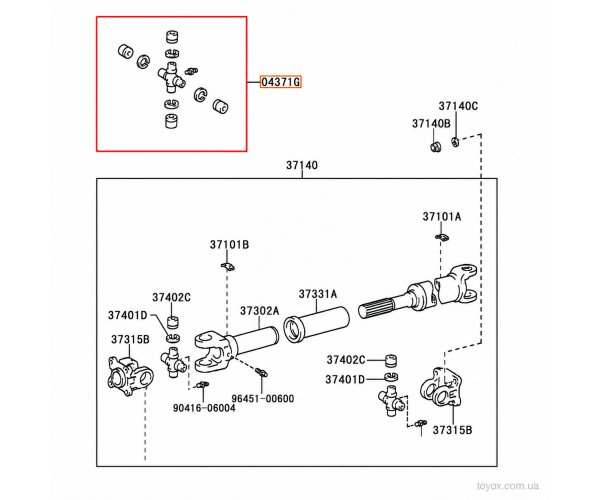

• Каталожний розділ: 37-01 PROPELLER SHAFT & UNIVERSAL JOINT
• Призначення: хрестовина карданного вала

Каталожні заміни та пов’язані номери

• 04371-35030 / 0437135030
• 04371-35031 / 0437135031
• 04371-35040 / 0437135040
• 04371-35050 / 0437135050
• 04371-35051 / 0437135051
• 04371-35060 / 0437135060
• 04371-35061 / 0437135061
• 04371-60040 / 0437160040
• 04371-60041 / 0437160041
• 04371-60060 / 0437160060
• 04371-60061 / 0437160061
• 37402-35050 / 3740235050
• 37402-35060 / 3740235060

Додаткові попередні номери за даними Toyota

• 37402-30011 / 3740230011
• 37402-30021 / 3740230021

Наявність номера у переліку замін не означає, що хрестовина встановлюється в будь-яке місце карданної передачі кожного зазначеного автомобіля. У різних моделях можуть використовуватися різні хрестовини переднього, заднього та проміжного карданних валів.

Застосовність

Toyota Land Cruiser

• Land Cruiser 70, ринки General і North America: з 01/1990, frames FJ7, FZJ7, HZJ7, GRJ7, VDJ7 та інші виконання 7-ї серії;
• Land Cruiser 80, ринки General, Europe і North America: 01/1990–12/2006 у загальній каталожній групі, frames FJ80, FZJ80, HDJ80, HZJ80 та інші;
• Land Cruiser 100, ринки General, Europe і North America: 01/1998–08/2007, frames FZJ100, HDJ100, HZJ105, UZJ100;
• Land Cruiser 200, ринки General, Europe і North America: з 09/2007, frames GRJ200, URJ200, URJ202, UZJ200, VDJ200;
• Land Cruiser 300, ринки Europe і General: з 04/2021, frames FJA300, GRJ300, VJA300.

Toyota Land Cruiser Prado

• Land Cruiser Prado 120, ринки General і Europe: 09/2002–02/2010, frames GRJ120, GRJ121, GRJ125, KDJ120, KZJ120, LJ12, RZJ12, TRJ12;
• Land Cruiser Prado 150, ринок General: 08/2009–07/2017, frames GDJ150, GRJ150, KDJ150, LJ150, TRJ150;
• Land Cruiser Prado 150, ринки General і Europe: з 08/2017, frames GDJ150, GRJ150, KDJ150, TRJ150;
• Land Cruiser Prado 150, окремі виконання General: 05/2010–05/2020, frames GRJ150, GRJ152, TRJ150, TRJ152.

Toyota Hilux

• Ринки General і Europe: 08/1997–07/2005 та 08/1997–02/2006;
• Frames: KZN165, KZN190, KDN, LN, RZN, YN, VZN140, VZN150, VZN160, VZN170, VZN190, RZN168, RZN173 та інші виконання;
• Історичні моделі: приблизно 08/1983–06/1998, frames LN5, LN6, YN5, YN6, RN5, RN6.

Toyota 4Runner / Hilux Surf

• Toyota 4Runner, ринок General: 11/1995–10/2002, frames KZN185, RZN18, VZN18;
• Toyota 4Runner, ринки General і North America: 11/2002–07/2009, frames GRN21, KZN215, UZN21;
• Toyota 4Runner, ринки General і North America: з 08/2009, frames GRN28, TRN28;
• Toyota Hilux Surf: застосовність залежить від конкретного frame карданного вала та перевіряється за каталогом.

Toyota FJ Cruiser

• Ринок General: з 07/2007, frame GSJ15;
• Ринок North America: 01/2006–06/2014, frames GSJ10, GSJ15.

Toyota Tacoma / Tundra / Sequoia

• Toyota Tacoma, ринок North America: 01/1995–08/2004, frames RZN140, RZN150, RZN161, RZN171, RZN190, VZN150, VZN160, VZN170, VZN195;
• Toyota Tundra, ринок North America: 02/1999–09/2006, frames GSK30, UCK30, UCK40, VCK30, VCK40 — за даними застосовності попередніх номерів;
• Toyota Sequoia, ринок North America: 09/2000–10/2007, frames UCK35, UCK45.

Toyota Hiace / Dyna

• Toyota Hiace, ринки General і North America: 01/2005–01/2014, frames KDH2, LH2, TRH2;
• Toyota Hiace, ринок General: з 12/2013, frames GDH201, KDH2, LH2, TRH2;
• Toyota Dyna, ринки Europe і General: з 07/2001, frames KDY22, KDY23, KDY25, KDY26, LY2;
• Toyota Dyna, ринок General: з 08/2021, frame GDY231;
• Toyota Dyna 150, більш ранні виконання: приблизно 08/1987–09/2001.

Lexus GX

• Lexus GX470, ринок North America: 11/2002–07/2009, frame UZJ120;
• Lexus GX400 / GX460, ринок General: з 11/2009, frames GRJ158, URJ150;
• Lexus GX460, ринки North America і Europe: з 11/2009, frame URJ150.

Lexus LX

• Lexus LX470, ринки General, Europe і North America: 01/1998–07/2007, frame UZJ100;
• Lexus LX450d / LX460 / LX570, ринок General: з 11/2007, frames URJ200, URJ201, VDJ201;
• Lexus LX570, ринок North America: з 11/2007, frame URJ201;
• Lexus LX450d / LX570, ринок Europe: з 11/2007, frames URJ201, VDJ201.

Інші моделі з каталожної застосовності

• Toyota T.U.V.: 12/1996–06/2007;
• Toyota Runner Truck: 08/1983–02/1989 — за даними попередніх номерів;
• Toyota T100: 08/1992–06/1998 — за даними попередніх номерів;
• Toyota Mega Cruiser: 10/1996–09/2001 — за даними попередніх номерів.

Застосовність об’єднана за основним артикулом і наданими попередніми номерами. Для деяких старих моделей один номер міг стосуватися лише певного карданного вала або конкретної позиції хрестовини.

Як працює карданна хрестовина

Хрестовина з’єднує вилки карданного шарніра та дозволяє карданному валу передавати крутний момент під час зміни взаємного кута між елементами трансмісії.

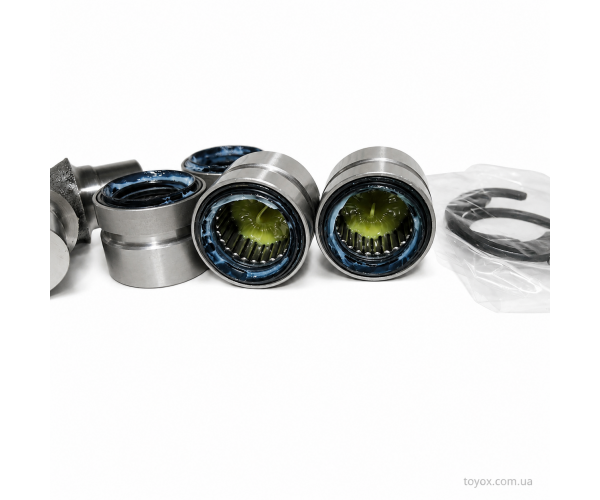

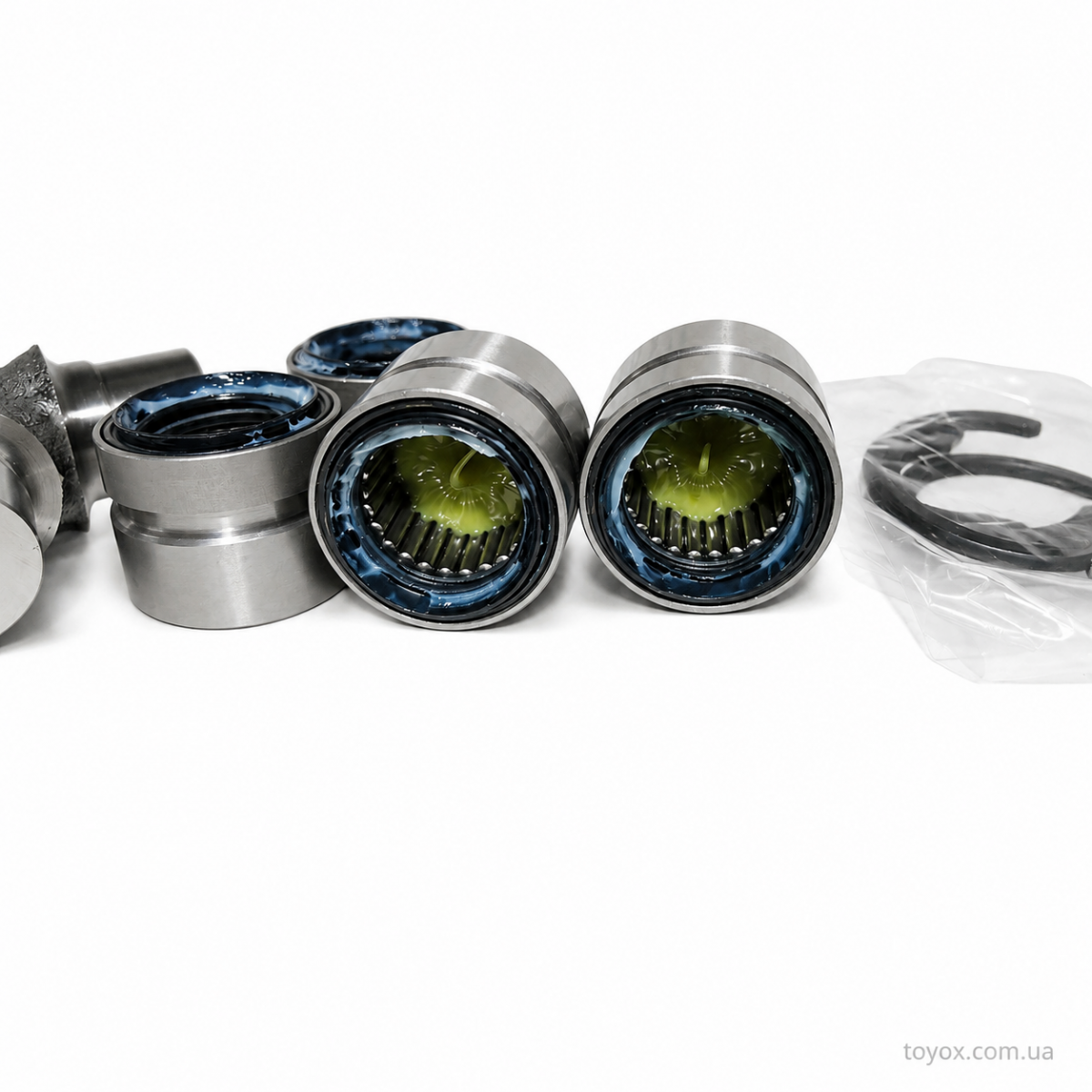

На кожній цапфі хрестовини встановлений голчастий підшипник. Його стан впливає на плавність обертання карданного вала, рівень вібрації та відсутність люфту в шарнірному з’єднанні.

Основні ознаки несправності

• удар або металевий стукіт під час початку руху;
• клацання під час перемикання між рухом уперед і назад;
• вібрація, що посилюється зі зростанням швидкості;
• скрип або писк у районі карданного вала;
• люфт у шарнірному з’єднанні;
• ступінчастий або тугий рух хрестовини;
• сліди корозії або витікання мастила біля підшипників;
• удари під час різкого набору або скидання навантаження.

Подібні симптоми можуть виникати через зношені шліцьові з’єднання, підвісний підшипник, фланці, роздавальну коробку або редуктор. Перед заміною потрібна діагностика всієї карданної передачі.

Як перевірити хрестовину

Під час перевірки оцінюють наявність радіального та осьового люфту, плавність руху шарніра і стан підшипникових чашок. Справна хрестовина має рухатися рівномірно, без заклинювання, вираженого люфту та металевих клацань.

Перед зняттям карданного вала необхідно позначити взаємне положення фланців і секцій кардана. Порушення початкового положення або фазування може спричинити вібрацію після ремонту.

Рекомендації щодо встановлення

Перед встановленням необхідно порівняти розміри нової та знятої хрестовин, діаметр підшипникових чашок, загальну ширину й тип фіксації. Не можна остаточно визначати застосовність лише за зовнішнім виглядом деталі.

Підшипникові чашки мають встановлюватися без перекосу та пошкодження голчастих роликів. Після фіксації шарнір повинен вільно й рівномірно рухатися в усіх робочих напрямках.

Карданний вал є балансованим вузлом. Заміну хрестовини рекомендується виконувати у спеціалізованому сервісі з подальшою перевіркою відсутності люфту, заклинювання та вібрації.

Важлива інформація

Артикул 04371-60070 має широку каталожну застосовність, але це не означає однакове місце встановлення на всіх зазначених автомобілях. Хрестовина може стосуватися переднього, заднього або проміжного карданного вала.

Перед замовленням обов’язково перевірте артикул за VIN-кодом, повним frame та схемою 37-01 конкретного автомобіля.
