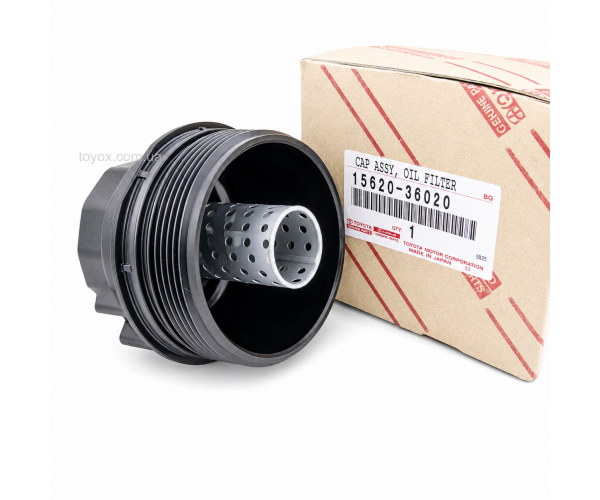

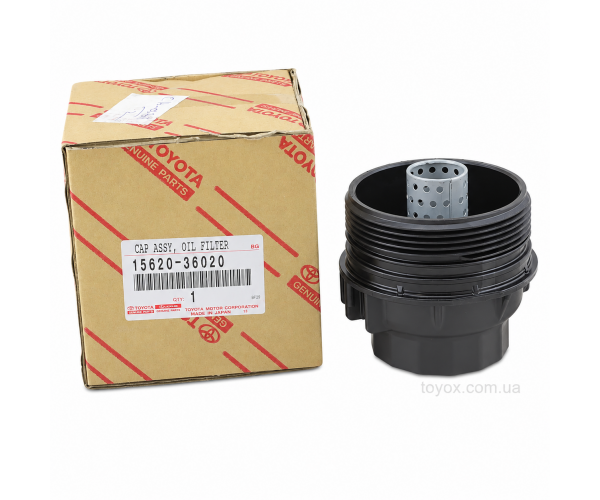

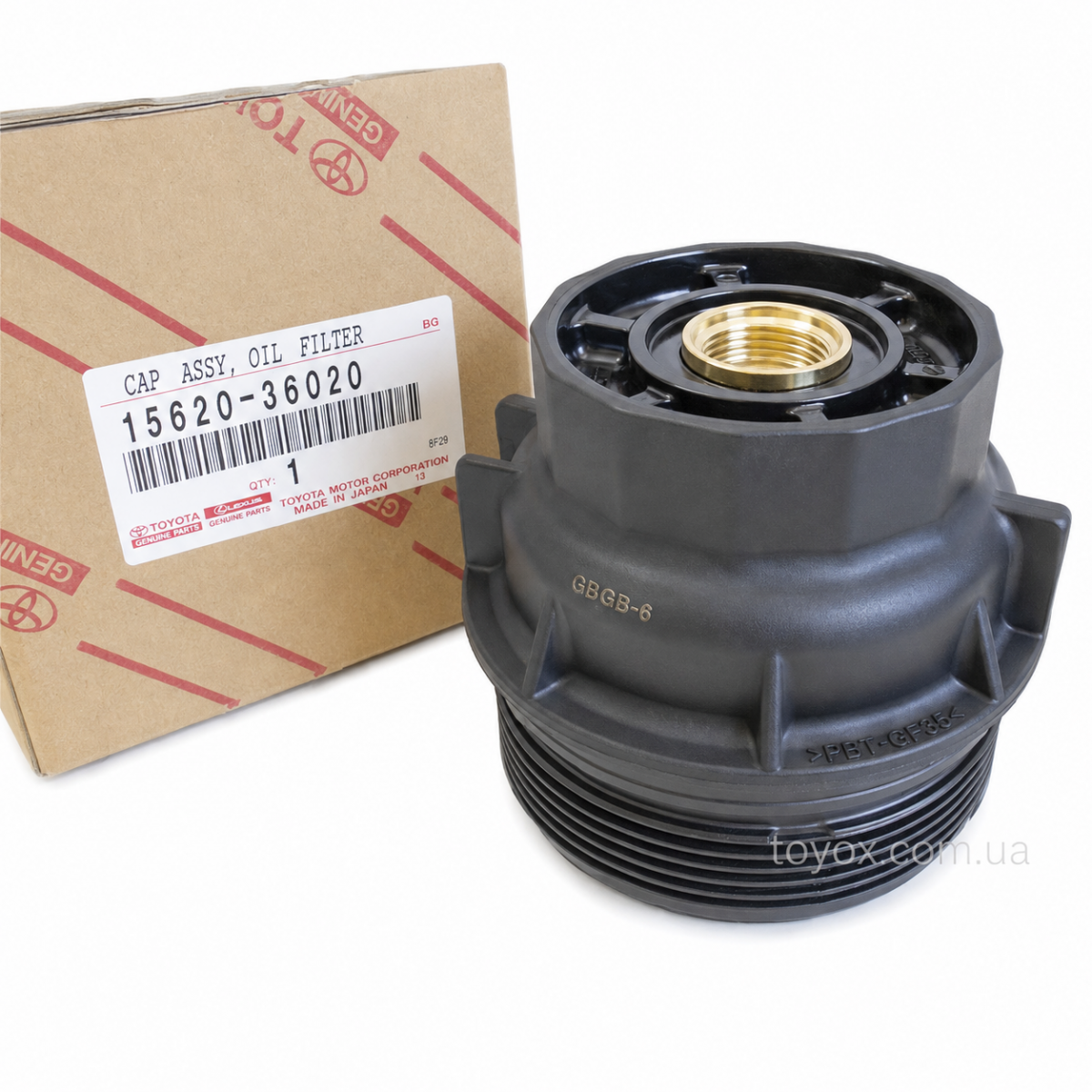

Оригінальний корпус масляного фільтра Toyota / Lexus 15620-36020

Корпус масляного фільтра Toyota / Lexus 15620-36020

Оригінальний корпус масляного фільтра двигуна Toyota / Lexus 15620-36020 використовується на великій кількості бензинових і гібридних двигунів Toyota та Lexus із картриджним масляним фільтром.

Оригінальна каталожна назва деталі — CAP ASSY, OIL FILTER. У пошуку цю деталь також називають корпусом масляного фільтра, кришкою масляного фільтра, стаканом масляного фільтра або кришкою корпусу масляного фільтра.

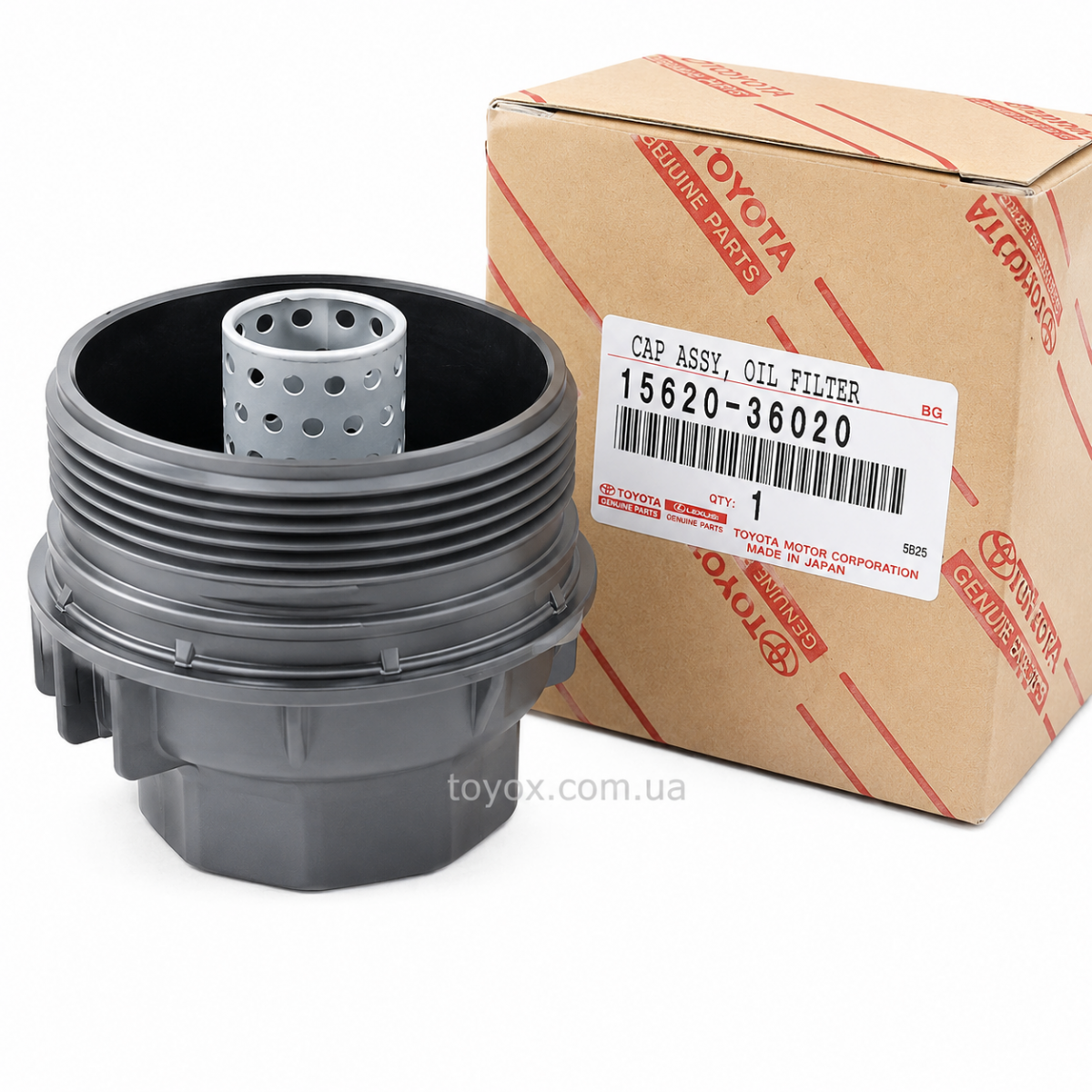

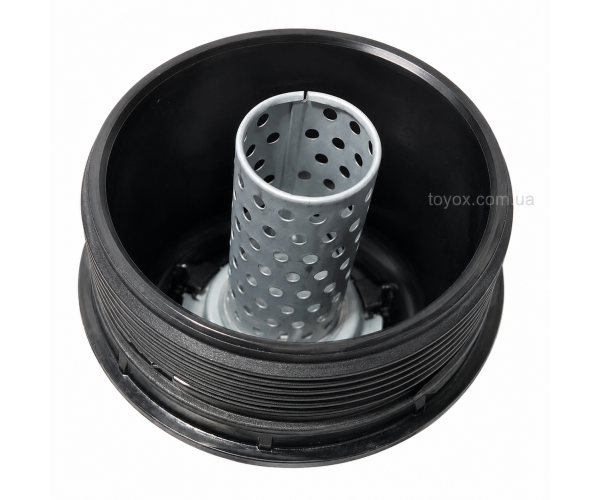

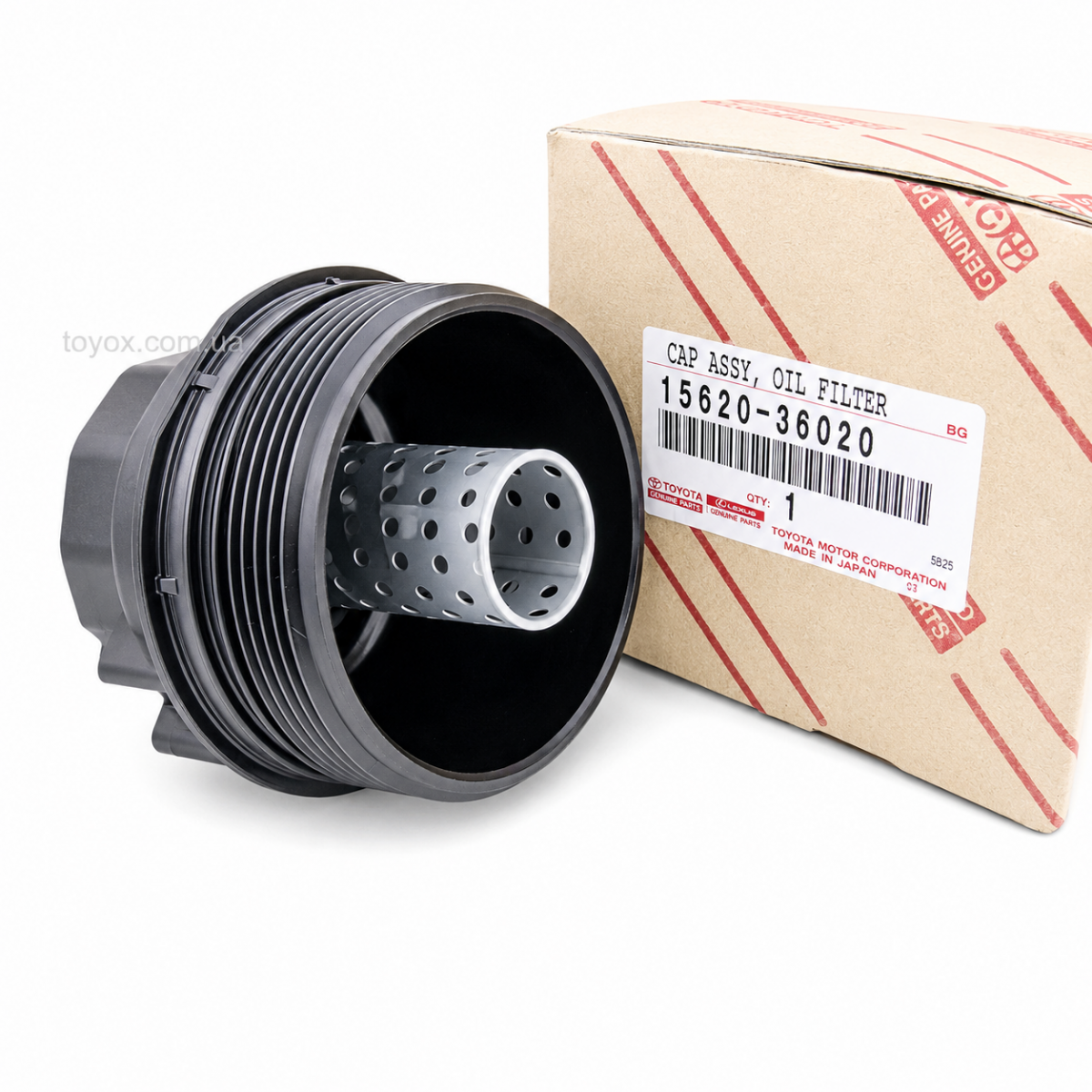

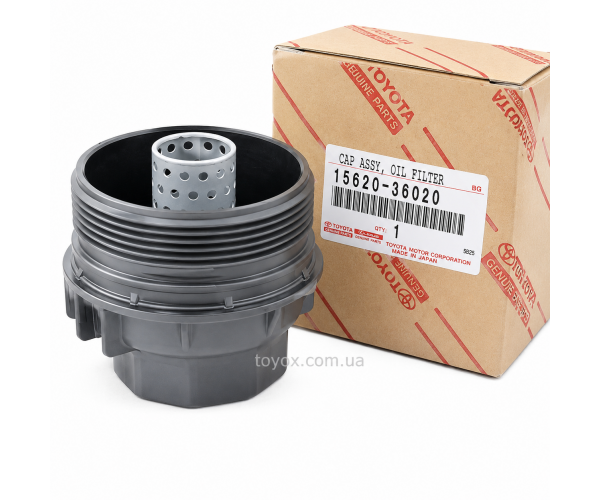

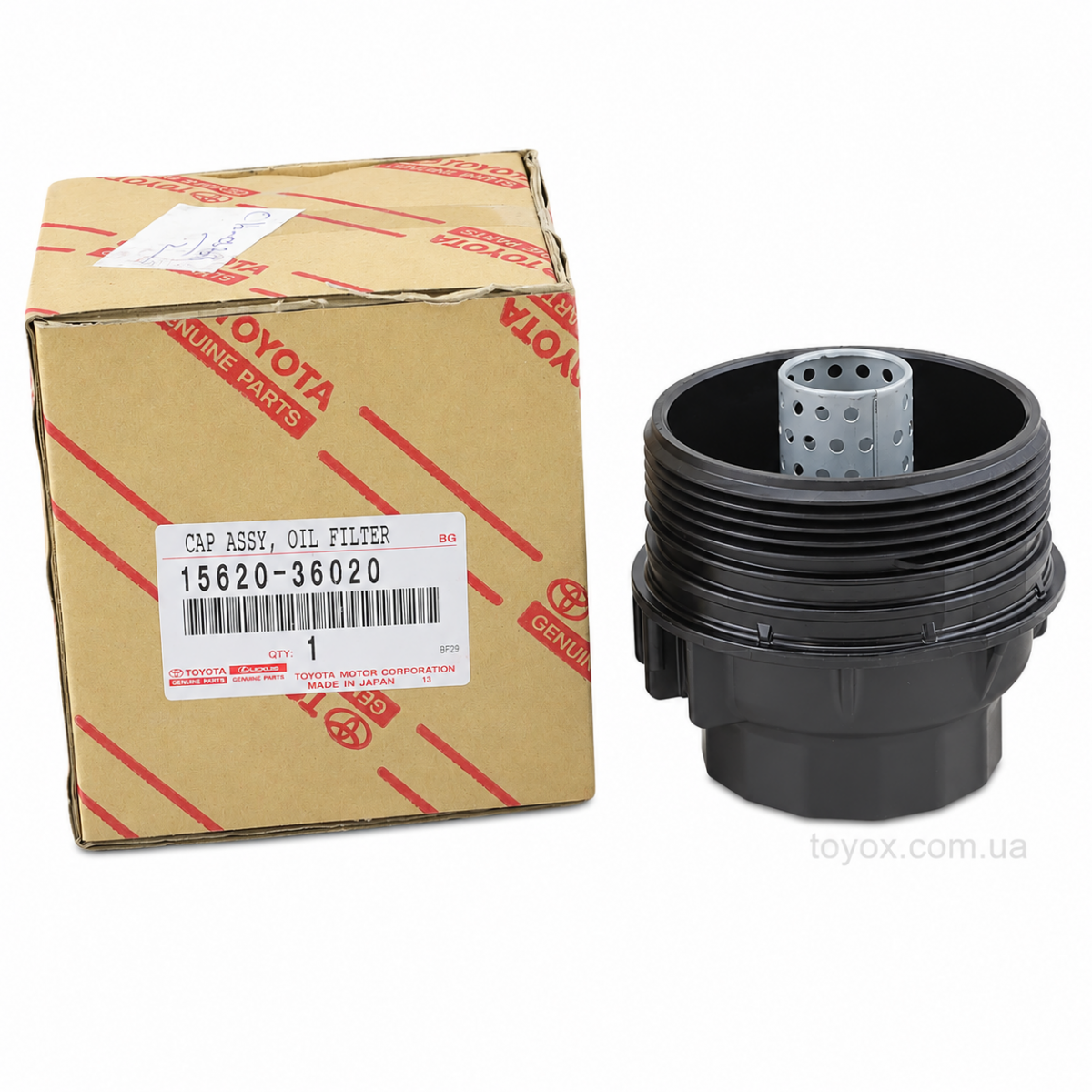

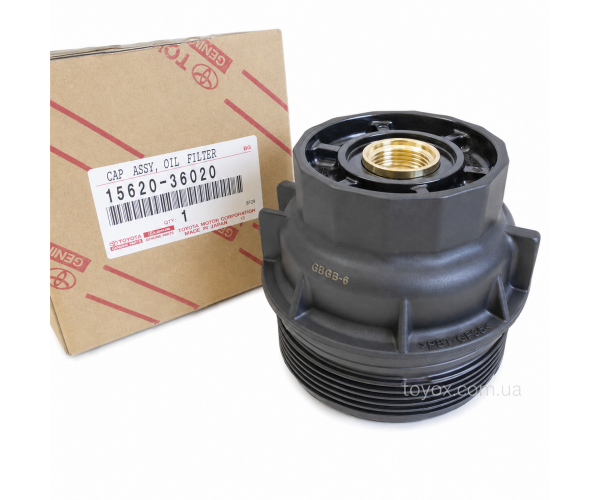

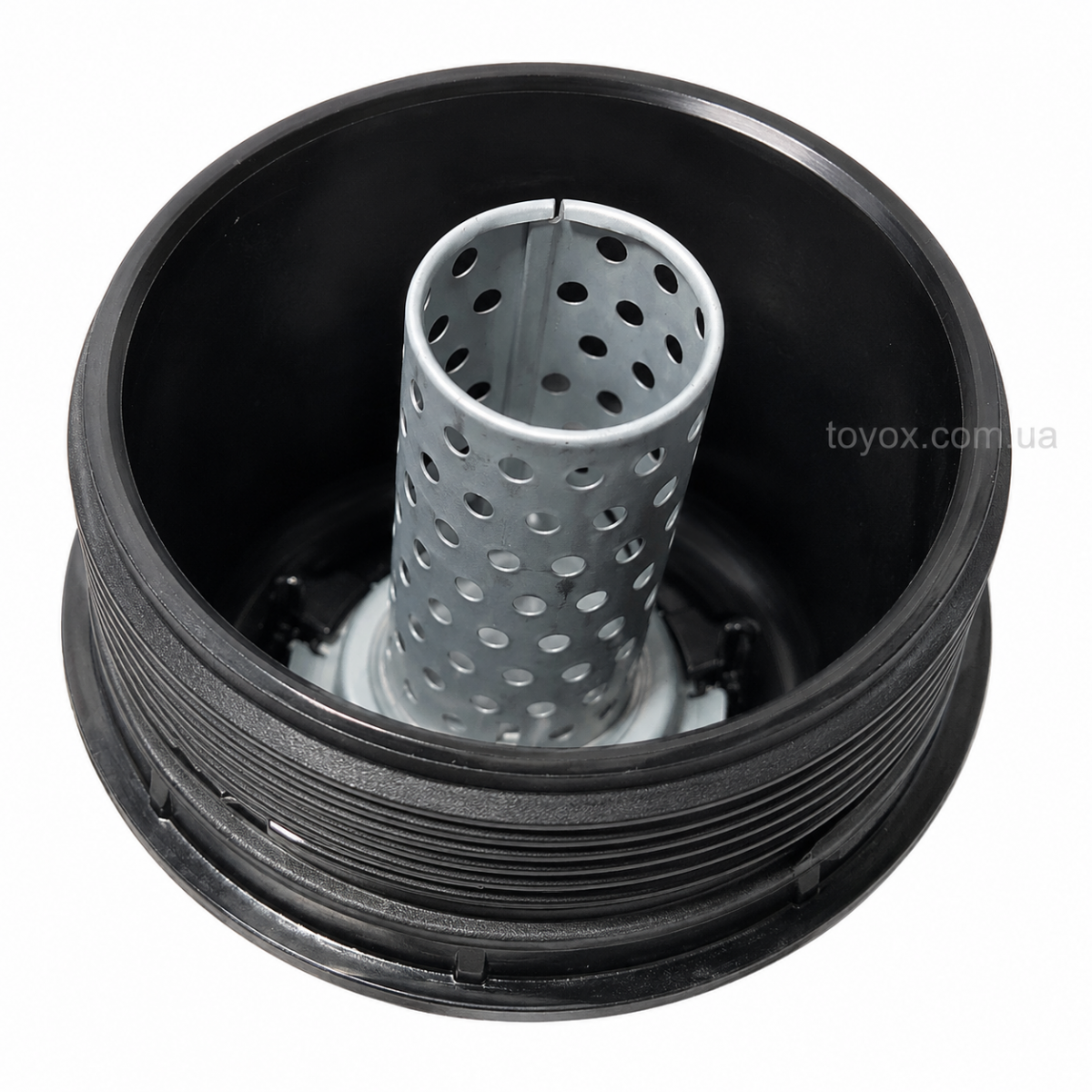

Це знімна різьбова кришка корпусу, усередині якої розташовується змінний фільтрувальний елемент. Корпус виготовлений із пластику.

Артикули та оригінальні заміни

• Основний артикул: 15620-36020 / 1562036020
• Старий номер: 15620-36010 / 1562036010
• Старий номер: 15620-0V010 / 156200V010
• Офіційна заміна: 15620-36010 → 15620-36020
• Офіційна заміна: 15620-0V010 → 15620-36020
• Каталожна назва: CAP ASSY, OIL FILTER
• Каталожний розділ: 15-02 OIL FILTER
• Тип фільтра: змінний картриджний елемент
• Матеріал корпусу: пластик
• Стан: нова оригінальна деталь

За даними Toyota обидва ранні номери 15620-0V010 і 15620-36010 є попередніми версіями актуального артикула 15620-36020.

Двигуни

15620-36020 має значно ширшу сумісність, ніж ранні номери 15620-36010 та 15620-0V010. Залежно від ринку, року випуску й конкретної моделі корпус зустрічається на таких сімействах двигунів:

• 1AR-FE — 2.7 л — бензиновий атмосферний рядний 4-циліндровий двигун сімейства AR. Зустрічається на Toyota Venza, Highlander / Kluger, Sienna та окремих Lexus RX.
• 2AR-FE — 2.5 л — бензиновий атмосферний 4-циліндровий двигун сімейства AR. Один із найбільш поширених моторів цієї групи; застосовується на Camry, RAV4, Scion tC, Alphard / Vellfire та інших моделях.
• 2AR-FXE — 2.5 л Hybrid — атмосферний двигун сімейства AR для гібридних силових установок, що працює за циклом Аткінсона. Використовується на Camry Hybrid, Avalon Hybrid, RAV4 Hybrid, Harrier Hybrid, Alphard Hybrid, Lexus ES300h, NX300h та інших гібридних моделях.
• 2AR-FSE — 2.5 л Hybrid — двигун сімейства AR із комбінованим впорскуванням D-4S, що працює у складі гібридної силової установки. Зустрічається на Toyota Crown Hybrid, Lexus IS300h, GS300h, RC300h та споріднених моделях.
• 6AR-FSE — 2.0 л — атмосферний бензиновий 4-циліндровий двигун із безпосереднім / комбінованим упорскуванням, який встановлювався на окремі Toyota Camry та інші моделі для певних ринків.
• 8AR-FTS — 2.0 л Turbo — турбований 4-циліндровий двигун із системою безпосереднього та розподіленого впорскування. Застосовується на Toyota Crown, Harrier та Lexus IS, GS, RC, NX, RX відповідних версій.
• 2GR-FE — 3.5 л V6 — атмосферний бензиновий двигун сімейства GR. Широко застосовувався на Camry, Avalon, Highlander, Venza, Sienna, RAV4, Lexus ES, RX та інших моделях.
• 2GR-FSE — 3.5 л V6 — атмосферний V6 сімейства GR із системою D-4S. Зустрічається на Toyota Crown та окремих Lexus IS / GS.
• 2GR-FXE — 3.5 л V6 Hybrid — гібридна версія двигуна сімейства GR, що працює за циклом Аткінсона. Застосовується на окремих Toyota та Lexus, включно з гібридними GS / RX.
• 2GR-FKS — 3.5 л V6 — пізніший атмосферний двигун сімейства GR із D-4S. Зустрічається на Camry, Avalon, Highlander, Sienna, Tacoma, Alphard / Vellfire, Lexus RX та інших моделях.
• 2GR-FXS — 3.5 л V6 Hybrid — гібридна версія сімейства GR із циклом Аткінсона та системою D-4S. Застосовується на окремих Highlander Hybrid, Lexus RX450h / RX450hL та інших автомобілях.
• 8GR-FXS — 3.5 л V6 Hybrid — гібридний двигун сімейства GR пізнішого покоління, що зустрічається на окремих Toyota Crown та Lexus.
• A25A-FKS — 2.5 л Dynamic Force — бензиновий атмосферний двигун сімейства Dynamic Force, який застосовується на пізніших Toyota Camry, Avalon та деяких інших моделях.
• A25A-FXS — 2.5 л Dynamic Force Hybrid — версія Dynamic Force для гібридних силових установок із циклом Аткінсона, що зустрічається на пізніших Camry Hybrid, Avalon Hybrid та споріднених моделях.

У розширених каталогах 15620-36020 також може зустрічатися для окремих інших двигунів і регіональних виконань. Тому наявність одного із зазначених кодів двигуна сама по собі не є достатнім підтвердженням сумісності.

Основна сумісність Toyota

• Toyota Camry / Camry Hybrid — XV40, XV50 та окремі пізніші версії; 2AZ-FE, 2AR-FE, 2AR-FXE, 2GR-FE, 2GR-FKS, A25A-FKS, A25A-FXS залежно від ринку та року
• Toyota Avalon / Avalon Hybrid — 2AR-FXE, 2GR-FE, 2GR-FKS та окремі пізніші версії
• Toyota RAV4 / RAV4 Hybrid — окремі ACA3*, ASA3*, ASA4*, AVA4*; 2AZ-FE, 2AR-FE, 2AR-FXE
• Toyota Highlander / Kluger / Hybrid — 1AR-FE, 2GR-FE, 2GR-FKS та гібридні версії сімейства GR залежно від покоління
• Toyota Venza — AGV10 / AGV15 та GGV10 / GGV15; 1AR-FE 2.7 і 2GR-FE 3.5
• Toyota Sienna — окремі версії з 1AR-FE, 2GR-FE та 2GR-FKS
• Toyota Alphard / Vellfire — 2AR-FE, 2AR-FXE, 2GR-FKS
• Toyota Harrier / Harrier Hybrid — 2AR-FXE та 8AR-FTS
• Toyota Crown / Crown Hybrid — окремі версії з 2AR-FSE, 8AR-FTS та двигунами сімейства GR
• Toyota Tacoma — окремі бензинові версії відповідних років
• Scion tC — AGT20, двигун 2AR-FE 2.5 л

Основна сумісність Lexus

• Lexus ES — ES250, ES300h, ES350 відповідних років і ринків
• Lexus GS — GS200t / GS Turbo, GS300, GS300h, GS350, GS450h окремих поколінь
• Lexus IS — IS200t / IS Turbo, IS300, IS300h, IS350 відповідних версій
• Lexus NX — NX200t, NX300, NX300h окремих років
• Lexus RC — RC200t, RC300, RC300h, RC350 окремих років
• Lexus RX — окремі RX з 1AR-FE, RX200t / RX300 з 8AR-FTS, RX350 з 2GR, RX450h / RX450hL з гібридними двигунами сімейства GR
• Lexus LS — окремі гібридні версії з 8GR-FXS

Розширена сумісність актуального 15620-36020 значно більша за сумісність ранніх 15620-0V010 і 15620-36010. Саме тому під час пошуку за поточним номером каталог показує велику кількість Toyota та Lexus різних поколінь.

Сумісність раннього 15620-0V010

За окремим каталожним cross-reference старий номер 15620-0V010 зустрічається, зокрема, на таких автомобілях:

• Toyota Camry XV50: ASV50, двигун 2AR-FE
• Toyota Camry Hybrid: AVV50, двигун 2AR-FXE
• Toyota Venza: AGV1*, двигун 1AR-FE
• Toyota Avalon Hybrid: AVX40, двигун 2AR-FXE
• Toyota Highlander / Kluger: ASU50, двигун 1AR-FE
• Toyota RAV4: ASA4*, двигун 2AR-FE

Після переходу на 15620-36020 область застосування актуального номера стала суттєво ширшою.

Корпус або кришка масляного фільтра

Попри поширену назву «корпус масляного фільтра», заводське позначення Toyota — CAP ASSY, OIL FILTER. Фактично це знімний різьбовий стакан / кришка, який утримує картриджний фільтрувальний елемент.

Не слід плутати 15620-36020 з основою масляного фільтра, кронштейном фільтра або корпусом маслоохолоджувача — це окремі деталі з іншими каталожними номерами.

Матеріал і конструкція

Оригінальний 15620-36020 виготовлений із пластику. Пошкодження найчастіше виникають під час неправильного обслуговування, особливо через надмірне затягування або використання невідповідного інструмента під час демонтажу.

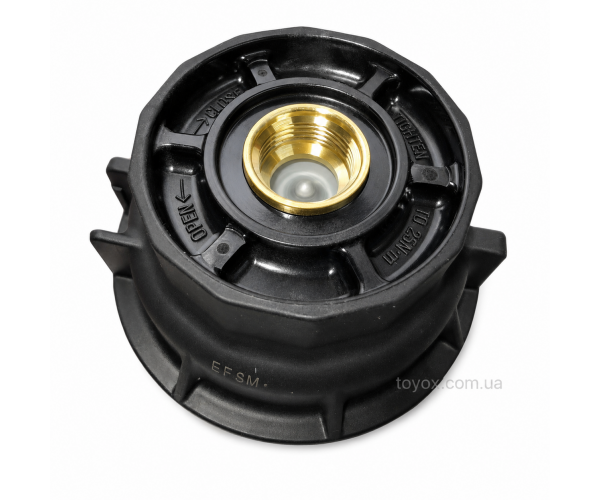

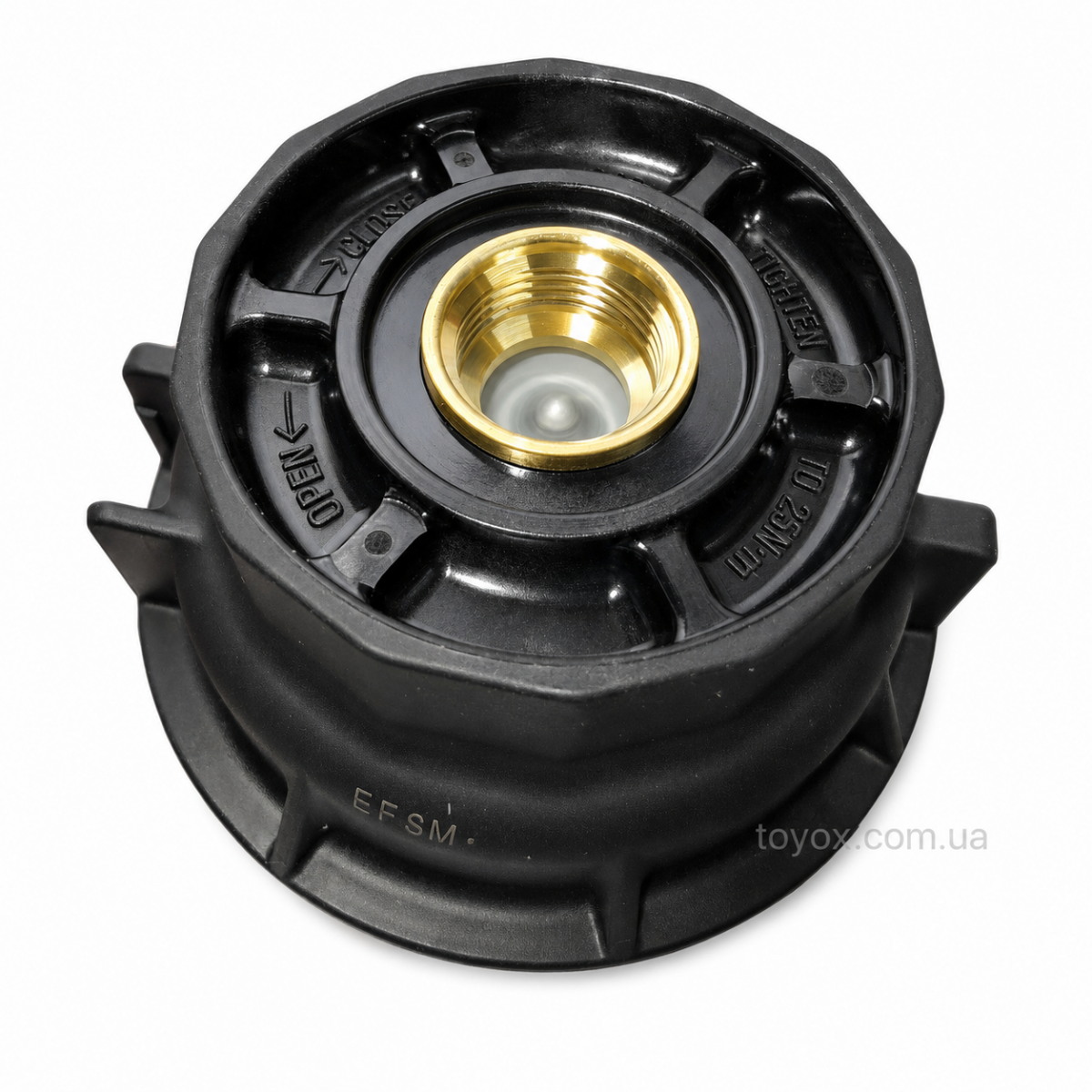

Зливна пробка корпусу має окремий каталожний номер і не повинна автоматично вважатися частиною комплектації 15620-36020. Комплектацію додатковими елементами краще перевіряти за фактичною упаковкою деталі.

Основні причини заміни

• тріщина пластикового корпусу;
• витік моторної оливи через пошкоджений корпус;
• пошкодження граней під спеціальний знімач;
• тріщини після надмірного затягування;
• пошкодження різьби;
• деформація посадкового місця ущільнювального кільця;
• механічне пошкодження під час попереднього обслуговування.

Рекомендації під час встановлення

Під час встановлення необхідно очистити посадкову поверхню, перевірити різьбу та використовувати справне ущільнювальне кільце. Ущільнювальне кільце повинно встановлюватися у призначену для нього канавку, а не на різьбову частину корпусу.

Не слід затягувати пластиковий корпус надмірним зусиллям. Необхідно дотримуватися встановленого Toyota моменту затягування та використовувати відповідний знімач для корпусу масляного фільтра.

Після запуску двигуна рекомендується перевірити вузол на відсутність витоку моторної оливи.

Важлива інформація

Підтверджені оригінальні заміни Toyota:

15620-0V010 → 15620-36020
15620-36010 → 15620-36020

15620-36020 має дуже широку сумісність з Toyota, Lexus і Scion. Збіг моделі, об'єму або навіть коду двигуна сам по собі не гарантує сумісність, оскільки залежно від ринку, періоду виробництва та виконання системи змащення могли використовуватися різні варіанти.

Перед замовленням обов'язково перевірте деталь за VIN-кодом, повним frame, кодом двигуна, ринком і датою виробництва автомобіля.
