Оригінальний диск зчеплення Toyota Corolla, Auris, Verso, Avensis 31250-05141 для МКПП 6F

Диск зчеплення Toyota 31250-05141 для 6-ступінчастої МКПП

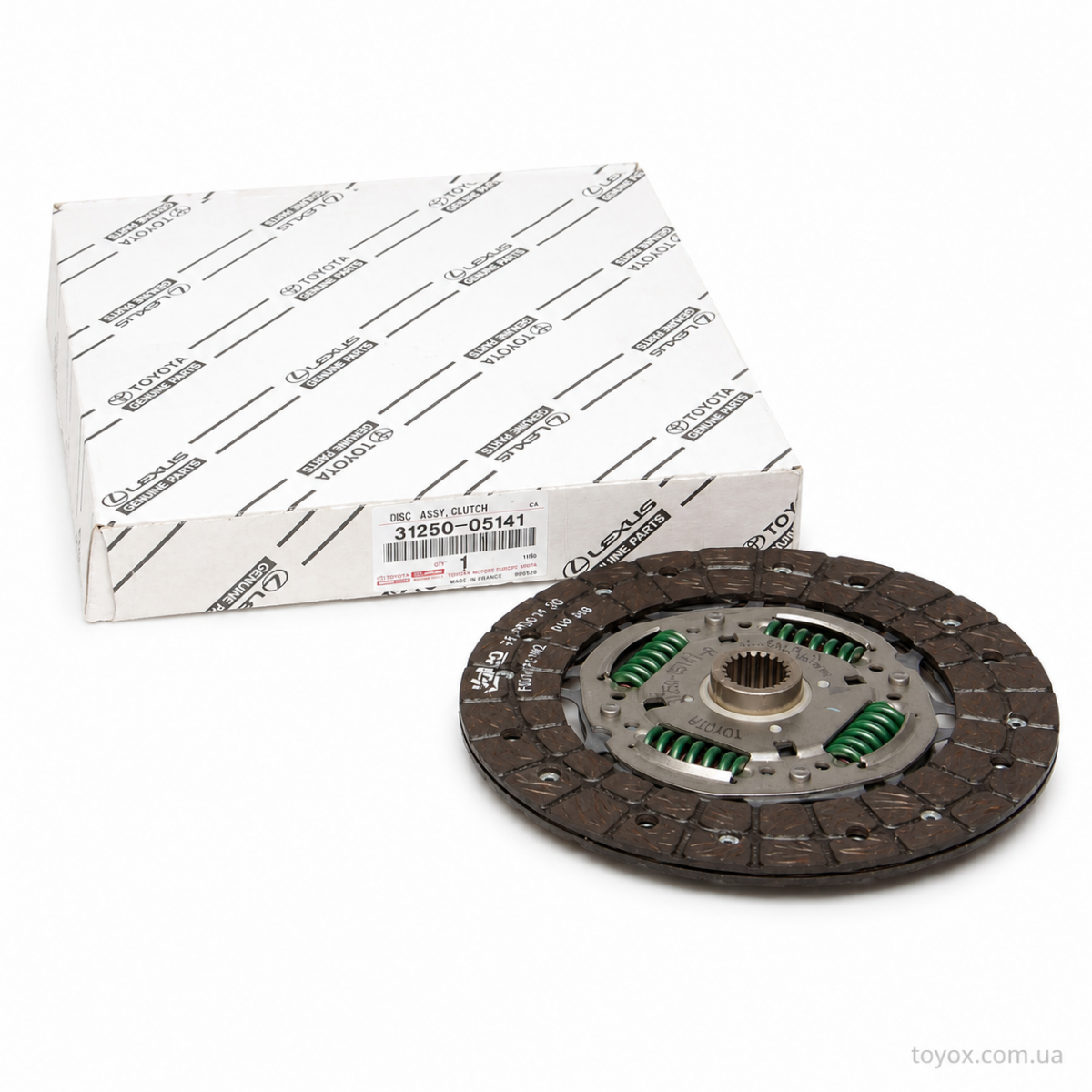

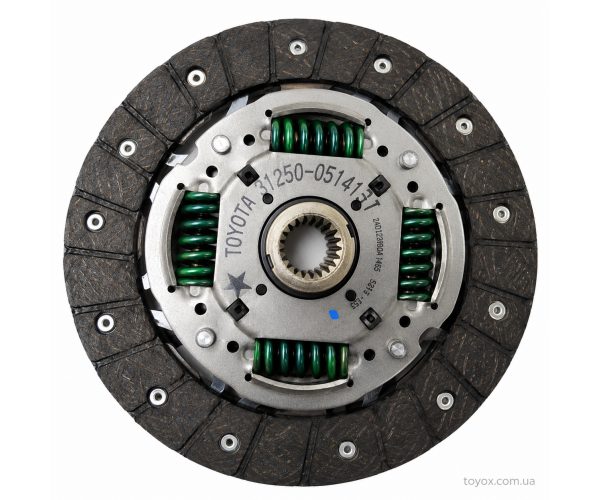

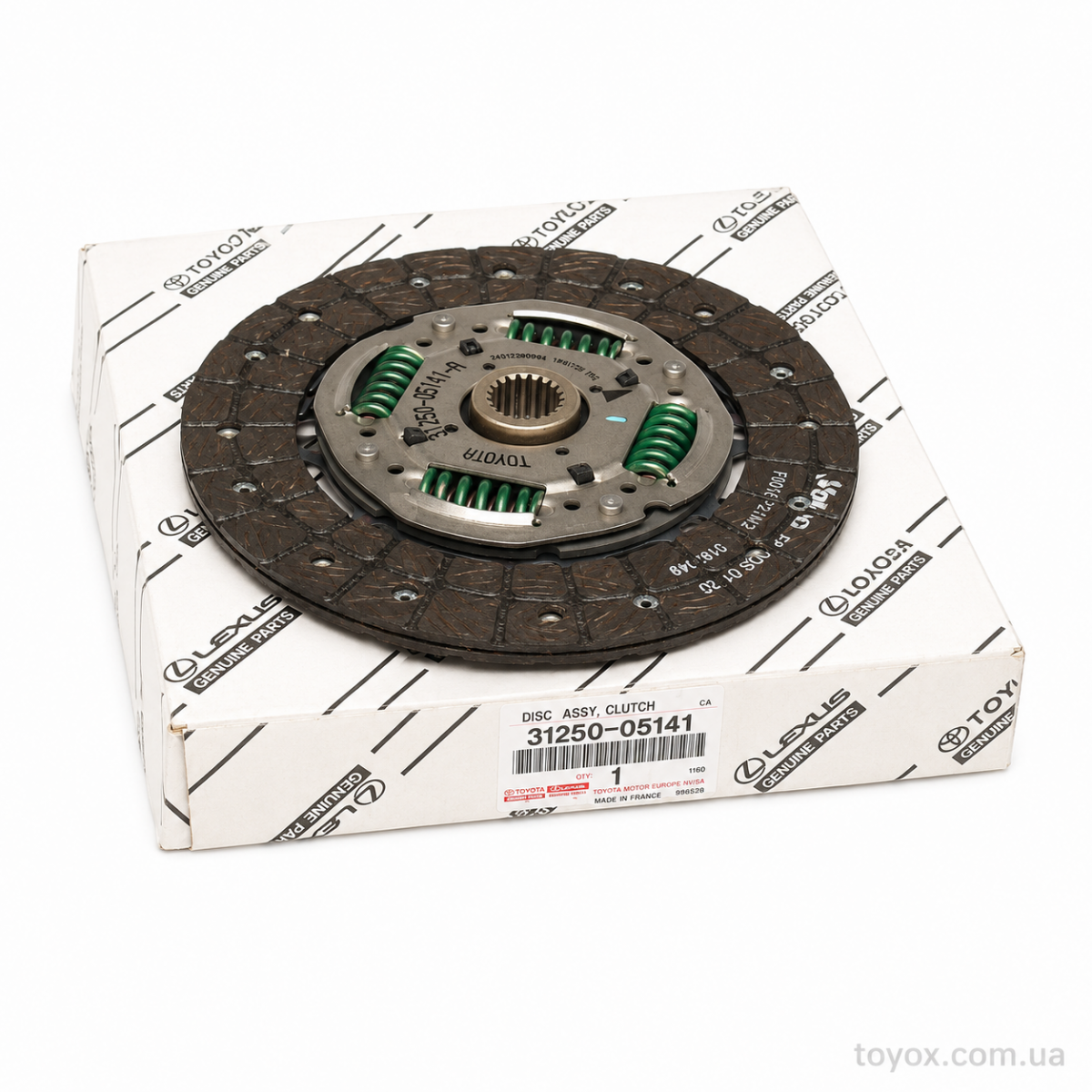

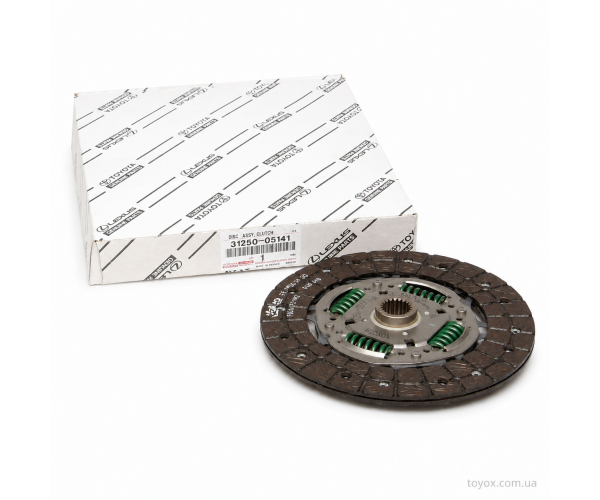

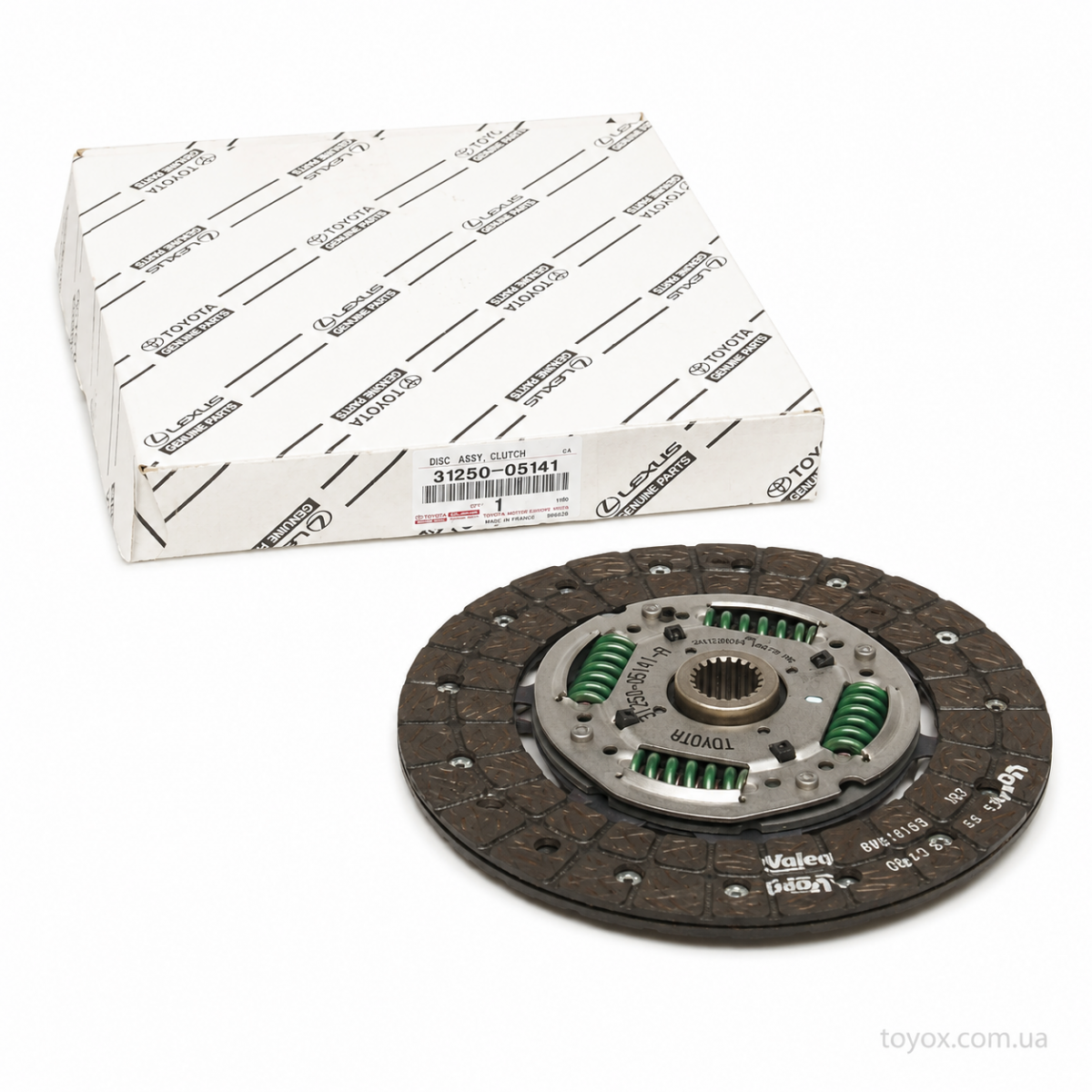

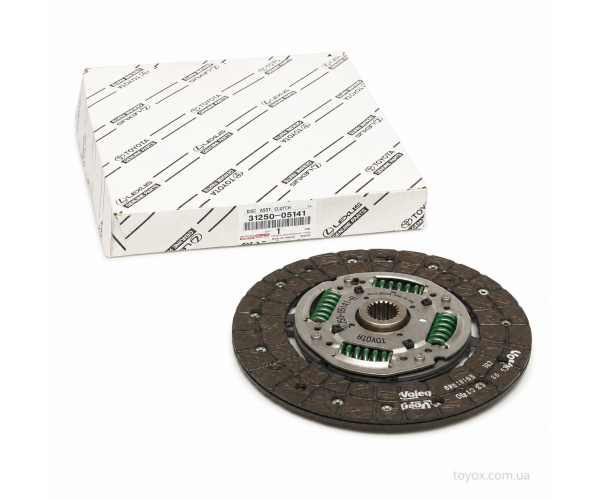

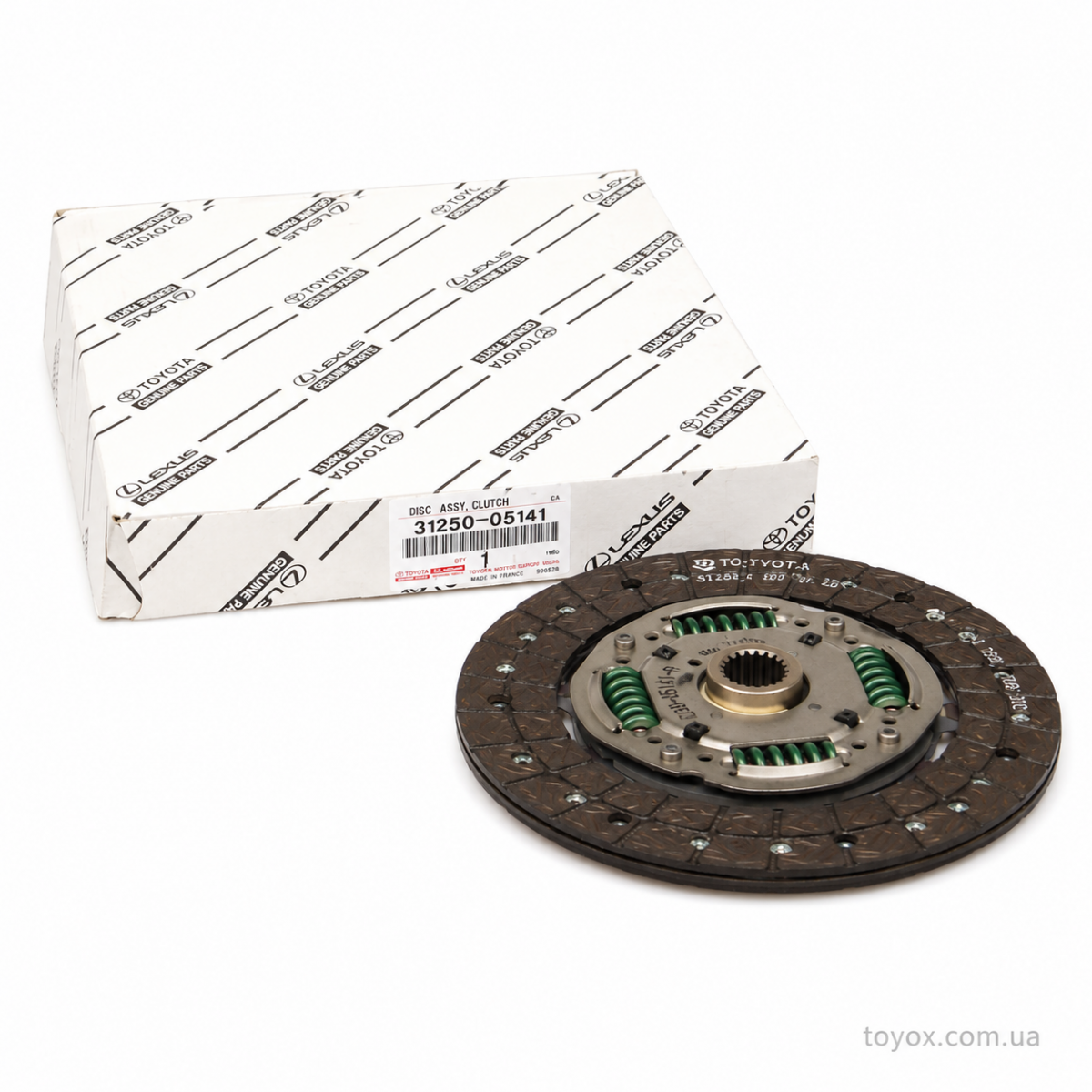

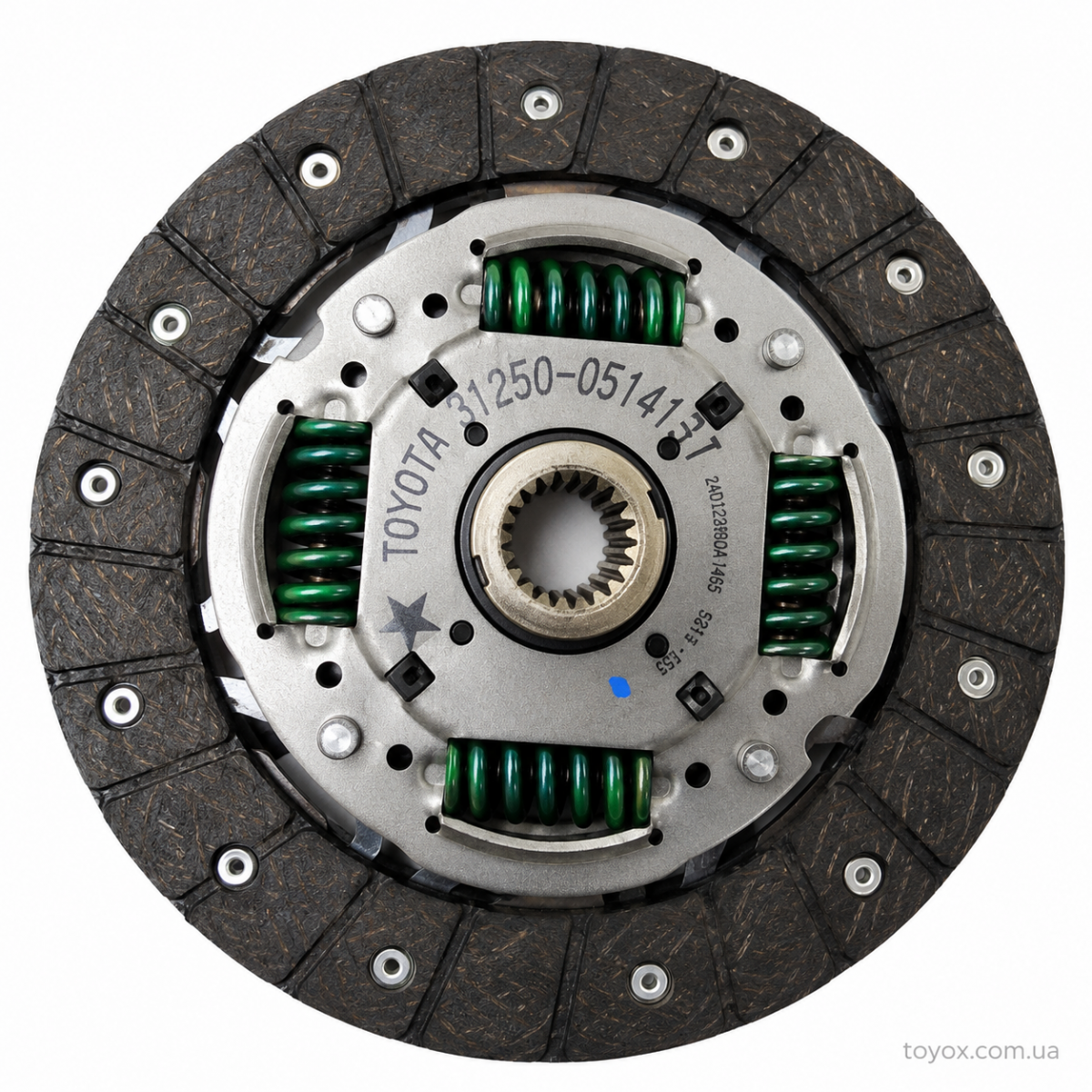

Оригінальний ведений диск зчеплення Toyota з каталожним номером 31250-05141. Деталь установлюється між маховиком двигуна та кошиком зчеплення і передає крутний момент двигуна на механічну коробку передач.

Диск застосовується на окремих комплектаціях Toyota Corolla, Toyota Auris, Toyota Verso і Toyota Avensis із механічною коробкою передач. Каталожна назва деталі: DISC ASSY, CLUTCH.

Артикул і старий номер

• Основний артикул: 31250-05141 / 3125005141
• Старий номер: 31250-05140 / 3125005140
• Каталожна назва: DISC ASSY, CLUTCH

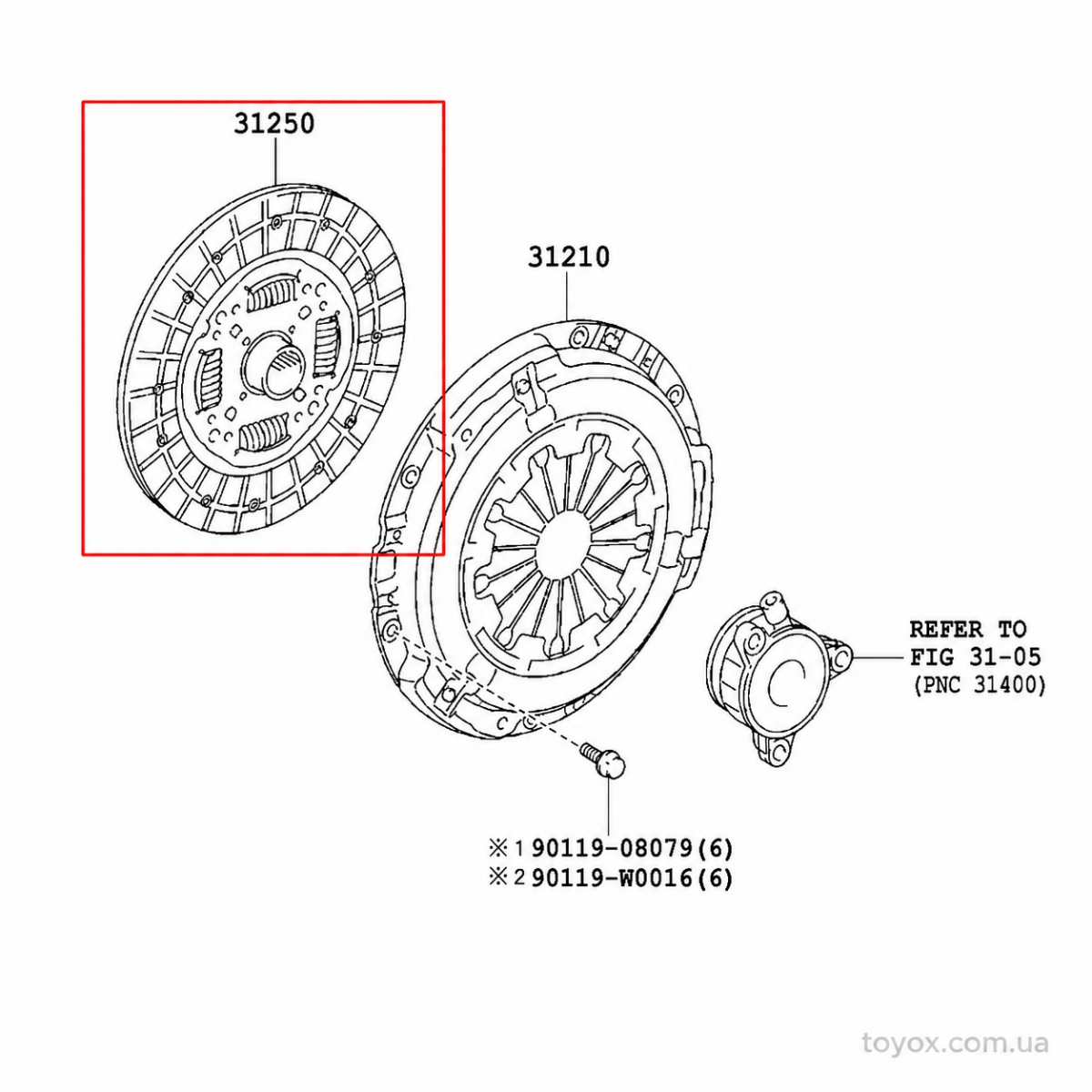

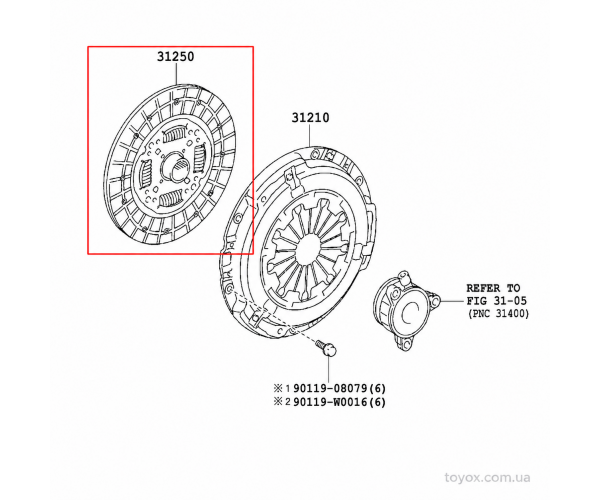

• Каталожний розділ: 31-01 CLUTCH & RELEASE FORK
• Тип коробки: механічна, каталожне позначення MTM, 6F

Номер 31250-05141 застосовується замість старого номера 31250-05140 за каталожним ланцюжком. Перед замовленням заміну необхідно підтвердити за VIN-кодом або повним frame автомобіля.

Що означає позначення 6F

Позначення 6F у каталозі вказує на механічну коробку передач із шістьма передачами переднього ходу. Це позначення комплектації трансмісії, а не повний заводський індекс конкретної коробки передач.

На автомобілях однієї моделі могли встановлюватися різні механічні коробки, диски, кошики та вижимні підшипники. Тому наявність шестиступінчастої МКПП сама по собі не є достатньою умовою для підбору деталей зчеплення.

Характеристики

• Тип товару: ведений диск зчеплення
• Бренд: Toyota
• Артикул: 31250-05141 / 3125005141
• Старий номер: 31250-05140 / 3125005140
• Тип трансмісії: механічна коробка передач
• Каталожне позначення: MTM, 6F
• Комплектація: один диск зчеплення
• Кошик зчеплення: купується окремо
• Вижимний підшипник: купується окремо
• Стан: нова оригінальна деталь

Рекомендована комплектна заміна

Під час заміни диска зчеплення рекомендується одночасно встановлювати новий кошик зчеплення і вижимний підшипник. Спільна заміна забезпечує правильну роботу спряжених елементів і знижує ризик повторного зняття коробки передач.

• Диск зчеплення передає крутний момент і має фрикційні накладки, які зношуються під час роботи.
• Кошик зчеплення притискає диск до маховика; зношена робоча поверхня або ослаблена діафрагмова пружина можуть спричинити пробуксовування та нерівномірне ввімкнення.
• Вижимний підшипник працює під час вимкнення зчеплення; його зношення може супроводжуватися шумом, вібрацією або ускладненим перемиканням передач.

Не рекомендується встановлювати новий диск зчеплення з помітно зношеним кошиком або несправним вижимним підшипником. Коли коробку знято, також слід перевірити стан маховика, напрямної, вилки вимкнення зчеплення та відсутність витоку мастила з боку двигуна або коробки передач.

Важливо під час підбору кошика та вижимного підшипника

Каталожні номери кошика зчеплення та вижимного підшипника можуть відрізнятися в різних моделей і комплектацій автомобілів, навіть якщо застосовується однаковий диск 31250-05141.

Для підбору супутніх деталей необхідно враховувати:

• VIN-код або повний frame автомобіля;
• модель і дату виробництва;
• ринок постачання автомобіля;
• модель двигуна;
• заводське виконання механічної коробки передач;
• конструкцію механізму вимкнення зчеплення.

Тому номер кошика або вижимного підшипника не можна визначати лише за артикулом диска зчеплення.

Застосування

За наданими каталожними даними диск 31250-05141 установлювався на окремі комплектації наступних автомобілів із механічною коробкою передач MTM, 6F.

Toyota Verso

• Ринок: Europe
• Період: орієнтовно 02/2009–09/2017
• Frames: AUR2*, WAR20, ZGR2*
• Основні кузови: ZGR20, ZGR21
• Двигуни: 1ZR-FAE, 2ZR-FAE

Toyota Corolla

• Ринки: Europe і General
• Період: окремі комплектації орієнтовно 07/2007–10/2019 та пізніші версії з 01/2019
• Frames: ADE150, NDE150, NDE180, NRE150, NRE180, ZRE15*, ZRE18*, ZRE21*, ZZE150
• Основні кузови: ZRE151, ZRE152, ZRE181, ZRE182, ZRE210
• Двигуни: 1ZR-FE, 1ZR-FAE, 2ZR-FE, 2ZR-FAE

Toyota Auris та Auris Hybrid

• Ринки: Europe і General
• Період: окремі комплектації орієнтовно 06/2007–10/2018
• Frames: ADE150, ADE180, NDE150, NDE180, NRE150, NRE18*, ZRE15*, ZRE181, ZRE185, ZWE150, ZWE185, ZWE186
• Основні кузови з МКПП: ZRE151, ZRE152, ZRE181, ZRE185
• Двигуни: 1ZR-FAE, 2ZR-FE, 2ZR-FAE

Наявність Auris Hybrid у заголовку каталожної сторінки не означає, що диск установлюється на гібридну трансмісію. Необхідно орієнтуватися на конкретні рядки комплектації з позначенням MTM, 6F.

Toyota Avensis

• Ринок: Europe
• Період: орієнтовно 11/2008–06/2018
• Frames: ADT27*, WWT27*, ZRT27*
• Основні кузови: ZRT270, ZRT271
• Двигуни: 1ZR-FAE, 2ZR-FAE

Ознаки зношення зчеплення

• оберти двигуна зростають, але автомобіль розганяється повільно;
• зчеплення вмикається ривками або супроводжується вібрацією;
• з’явився запах перегрітих фрикційних накладок;
• ускладнене ввімкнення передач;
• змінилося положення моменту ввімкнення зчеплення;
• під час натискання педалі з’являється сторонній шум.

Такі симптоми можуть бути спричинені не лише диском, а й кошиком, вижимним підшипником, приводом зчеплення, маховиком або витоком мастила. Остаточне рішення щодо заміни слід приймати після діагностики.

Рекомендації щодо встановлення

Установлення зчеплення рекомендується виконувати на спеціалізованій станції технічного обслуговування. Диск необхідно правильно орієнтувати відносно двигуна й коробки, відцентрувати перед затягуванням кошика та виключити потрапляння мастила на фрикційні накладки.

Болти кошика слід затягувати рівномірно та в послідовності, зазначеній у ремонтній документації Toyota. Після складання необхідно перевірити роботу приводу зчеплення та вільне перемикання передач.

Важлива інформація

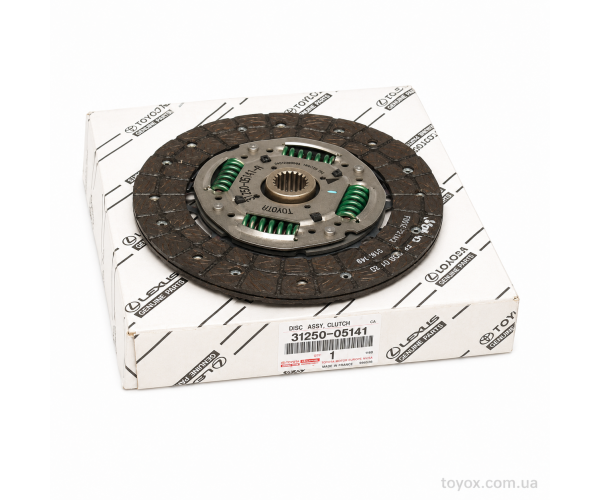

Диск зчеплення 31250-05141 / 3125005141 постачається окремо, без кошика та вижимного підшипника. Старий номер деталі — 31250-05140 / 3125005140. Перед замовленням диска та пов’язаних деталей зчеплення обов’язково перевірте їх застосування за VIN-кодом або повним frame автомобіля.
