Оригінальний верхній правий важіль передньої підвіски Toyota Land Cruiser Prado 150 4Runner FJ Cruiser Lexus GX 48610-60070

Оригінальний верхній правий важіль передньої підвіски Toyota / Lexus 48610-60070

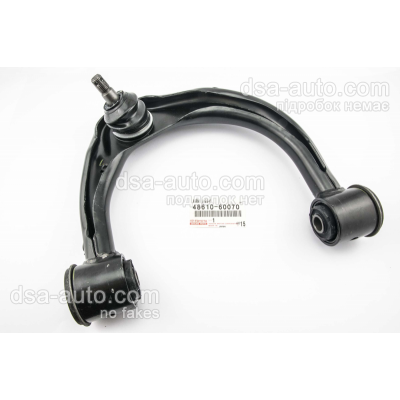

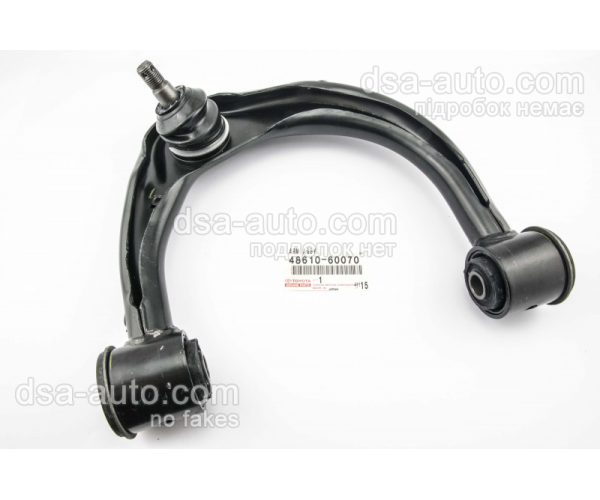

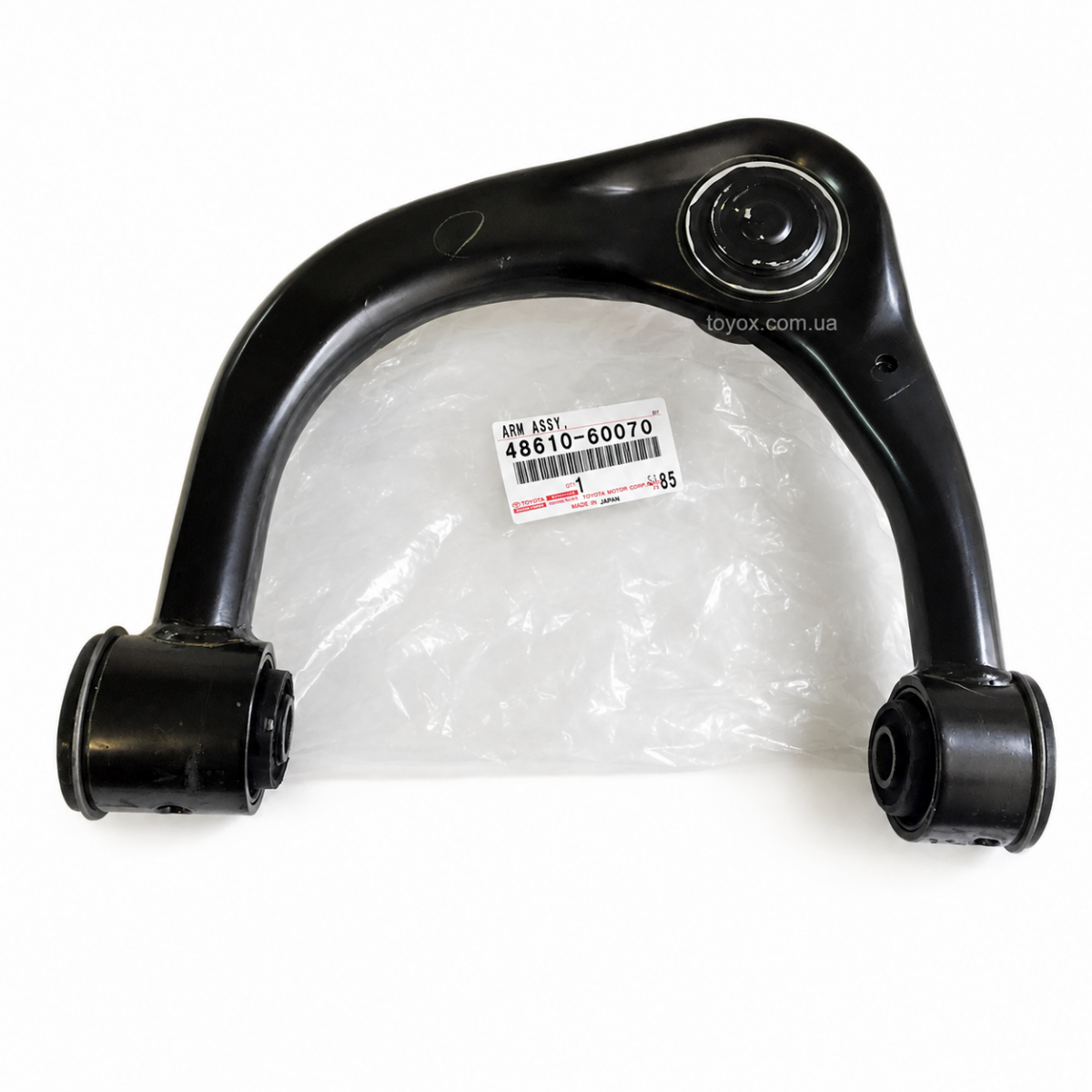

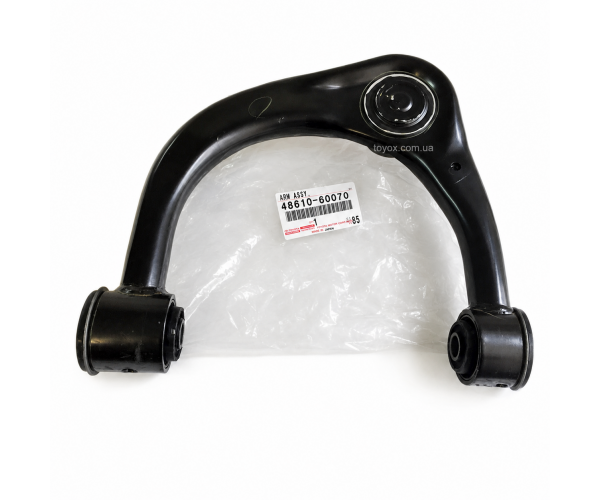

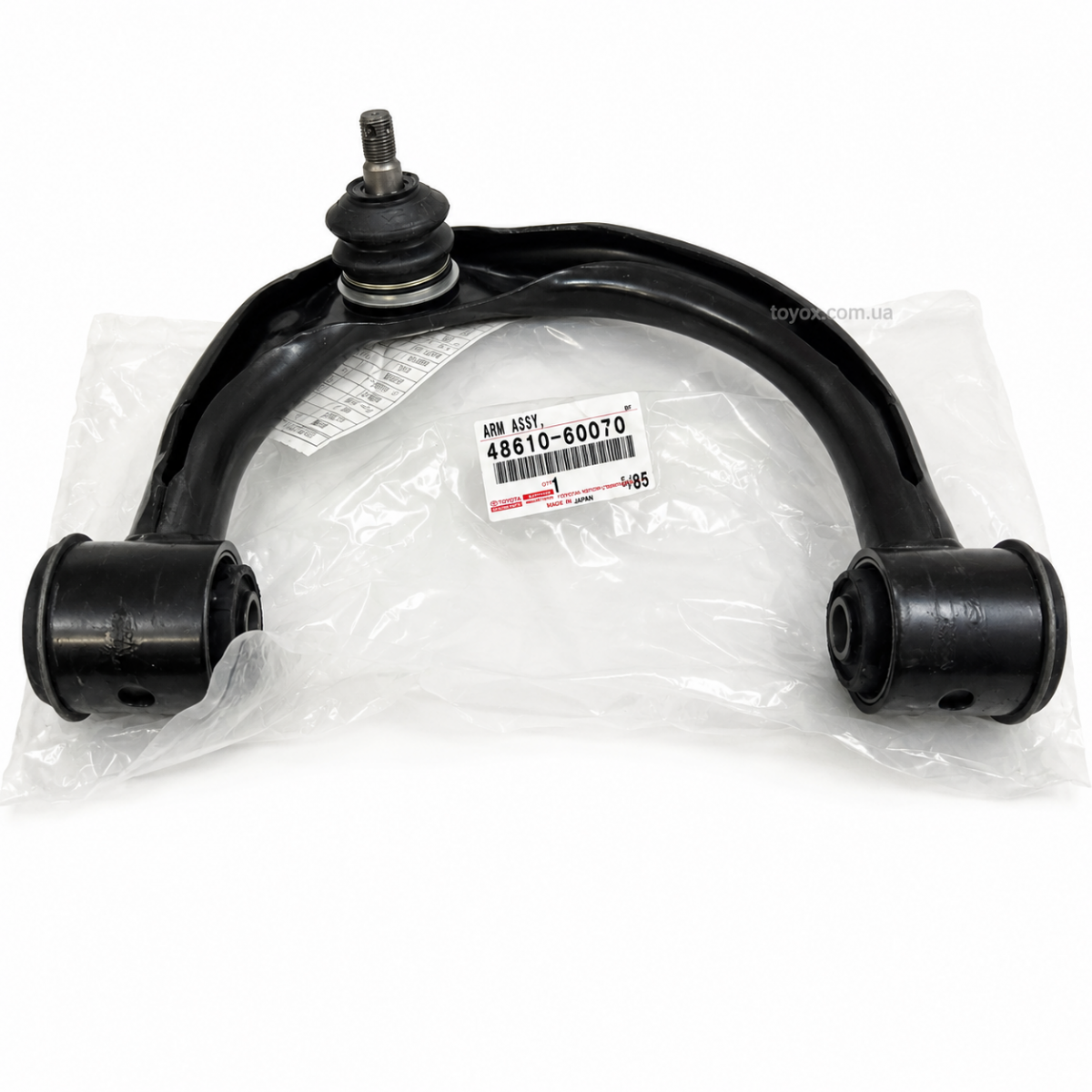

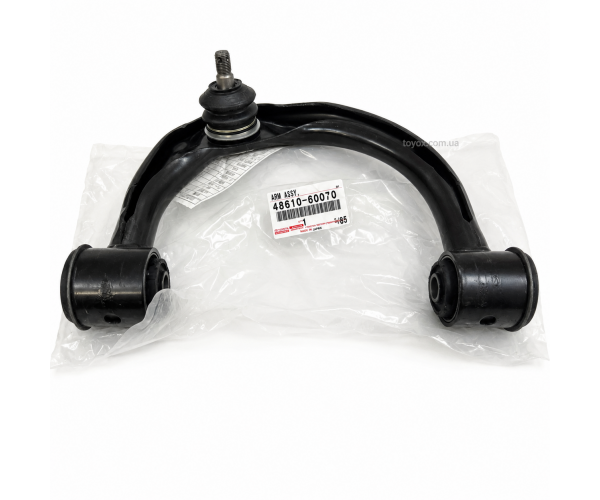

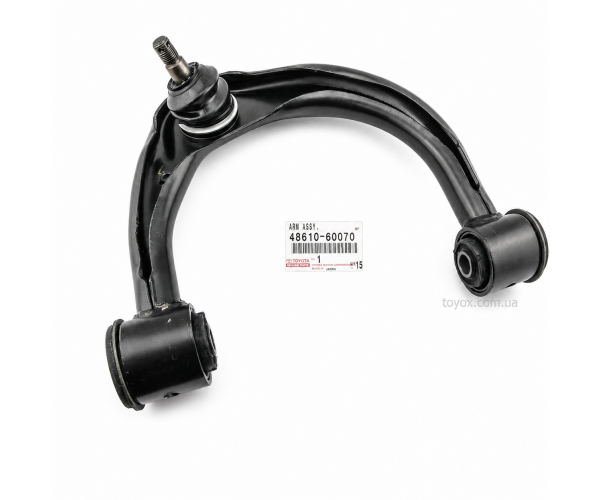

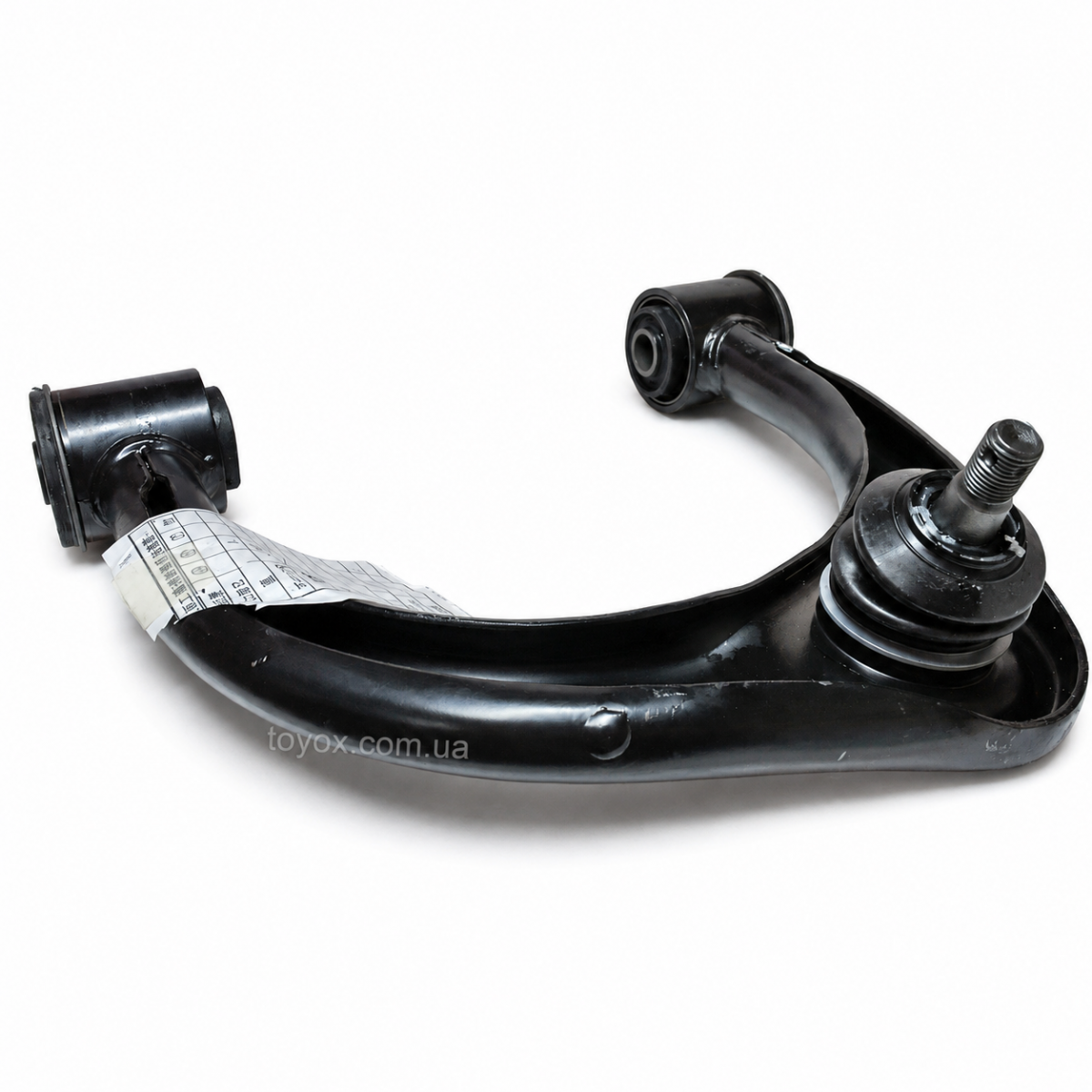

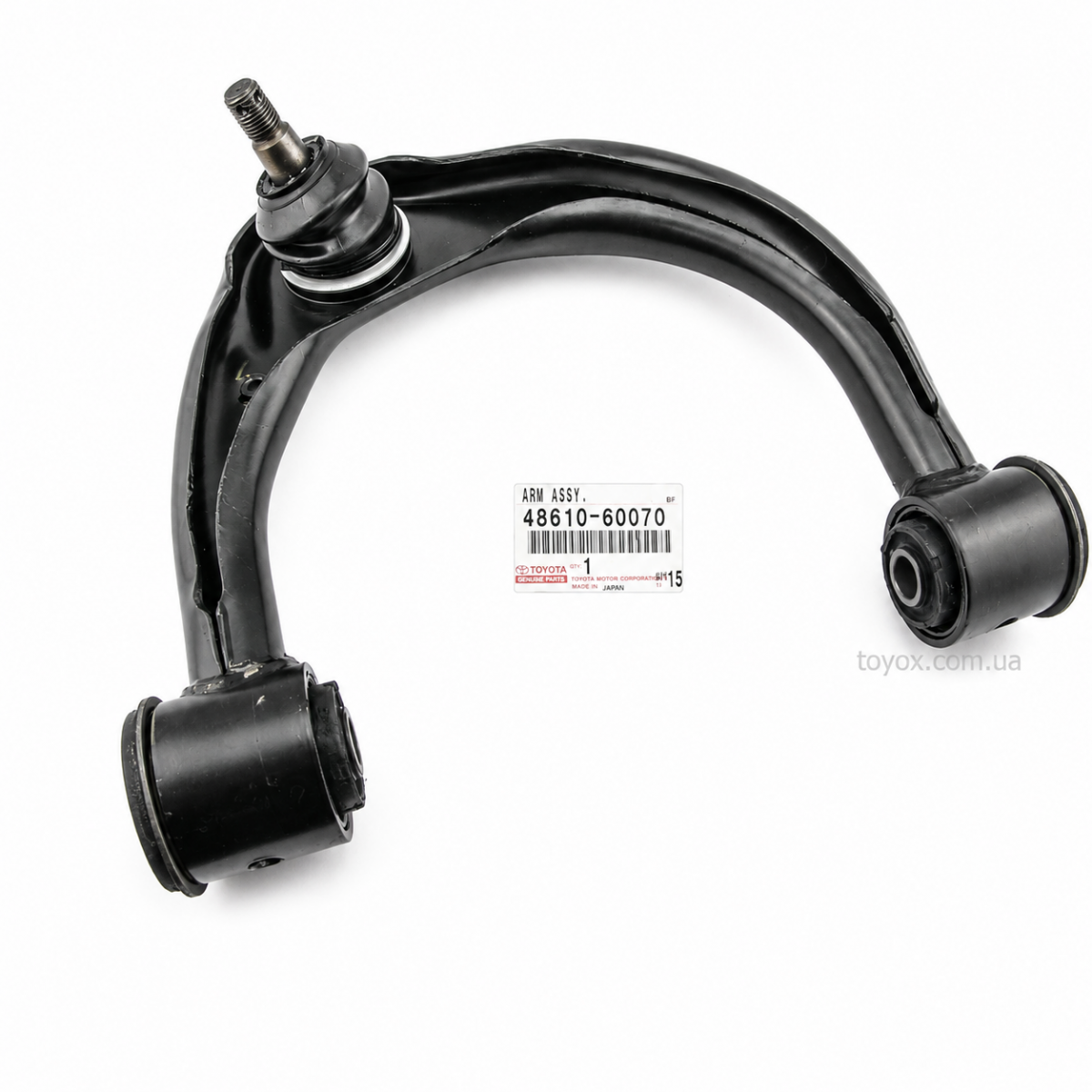

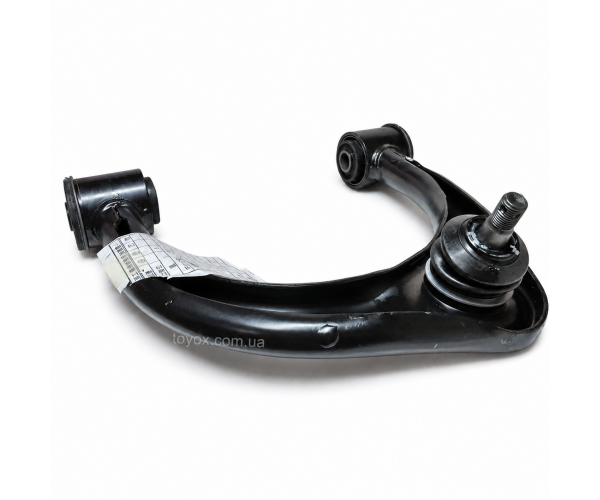

48610-60070 — оригінальний верхній правий важіль передньої підвіски Toyota/Lexus. В оригінальному каталозі деталь позначається як ARM ASSY, FRONT SUSPENSION, UPPER RH.

Важіль застосовується на Toyota Land Cruiser Prado 120/150, Toyota 4Runner, FJ Cruiser та Lexus GX відповідних поколінь і комплектацій. Постачається в зборі з двома сайлентблоками та встановленою кульовою опорою.

Артикул та основні характеристики

• Оригінальний номер: 48610-60070
• Номер без дефісів: 4861060070
• Тип: верхній важіль передньої підвіски
• Сторона: права — RH
• Розташування: передня підвіска
• Комплектність: важіль у зборі із сайлентблоками та кульовою опорою
• Виробник: Toyota / Lexus Genuine Parts

Оригінальна заміна

• 48610-60050 → 48610-60070

Під час пошуку деталі за попереднім номером 48610-60050 використовується пізніший оригінальний номер 48610-60070 з перевіркою застосовності за VIN та frame автомобіля.

Ліва сторона

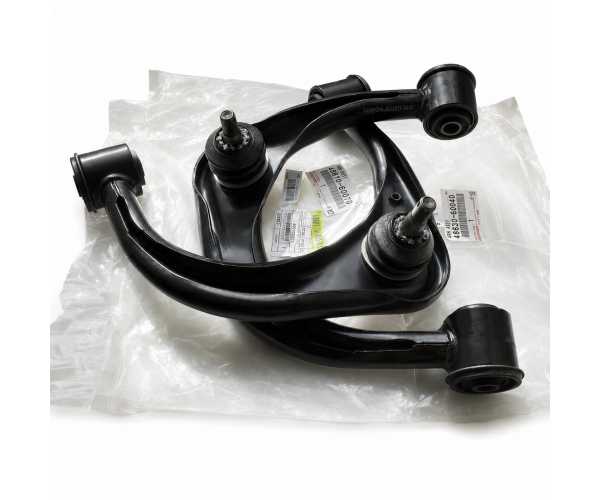

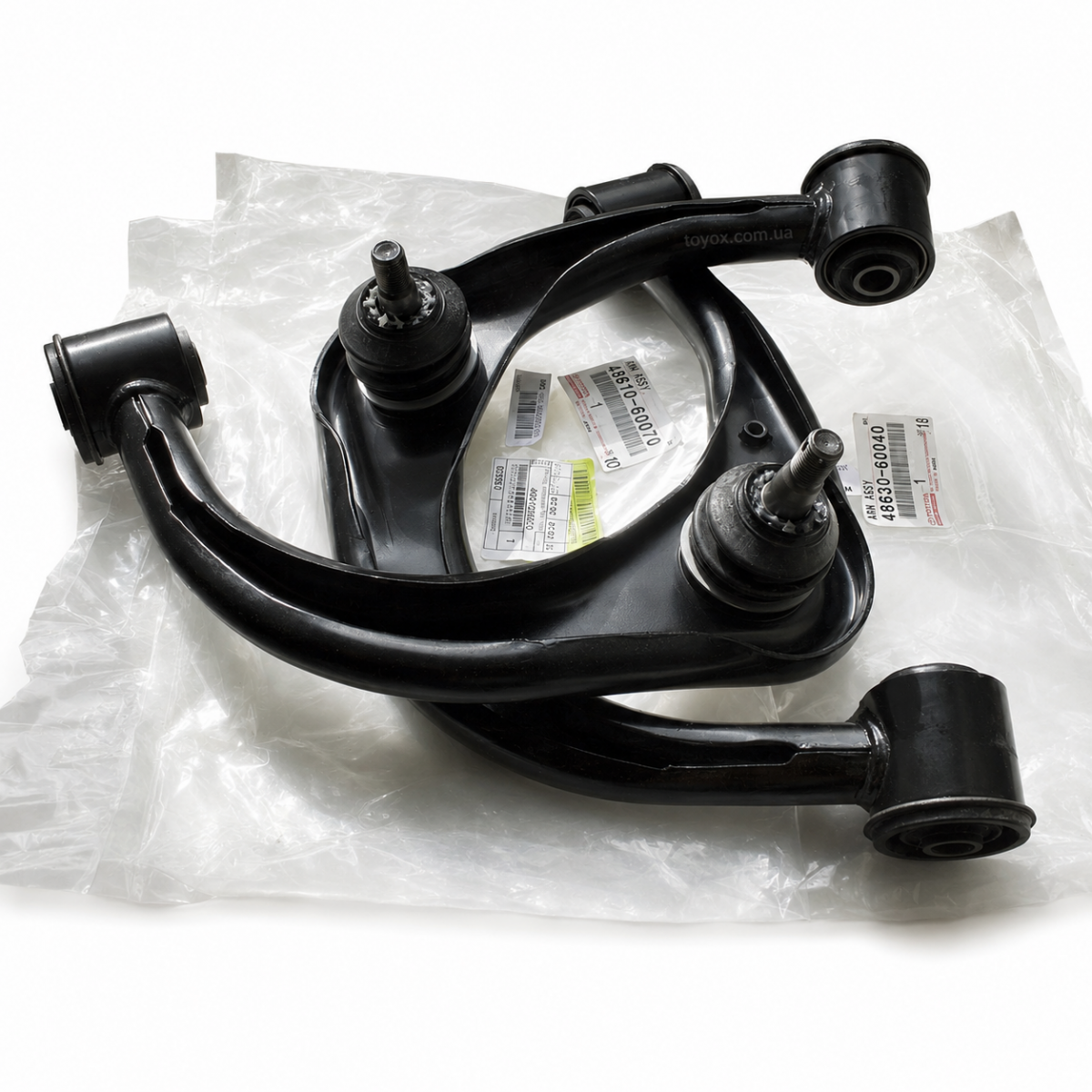

• права сторона RH: 48610-60070;
• ліва сторона LH: 48630-60040.

48630-60040 є парним оригінальним номером для лівого боку передньої підвіски.

Сайлентблоки верхнього важеля

Сайлентблоки верхнього важеля доступні окремо як оригінальні деталі Toyota.

• Оригінальний номер сайлентблока: 48632-60040
• Номер без дефісів: 4863260040
• Кількість на один важіль: 2 шт.

Передній і задній сайлентблоки однакові та використовують один оригінальний номер 48632-60040. За справного металевого корпусу важеля можливий ремонт із заміною лише зношених сайлентблоків.

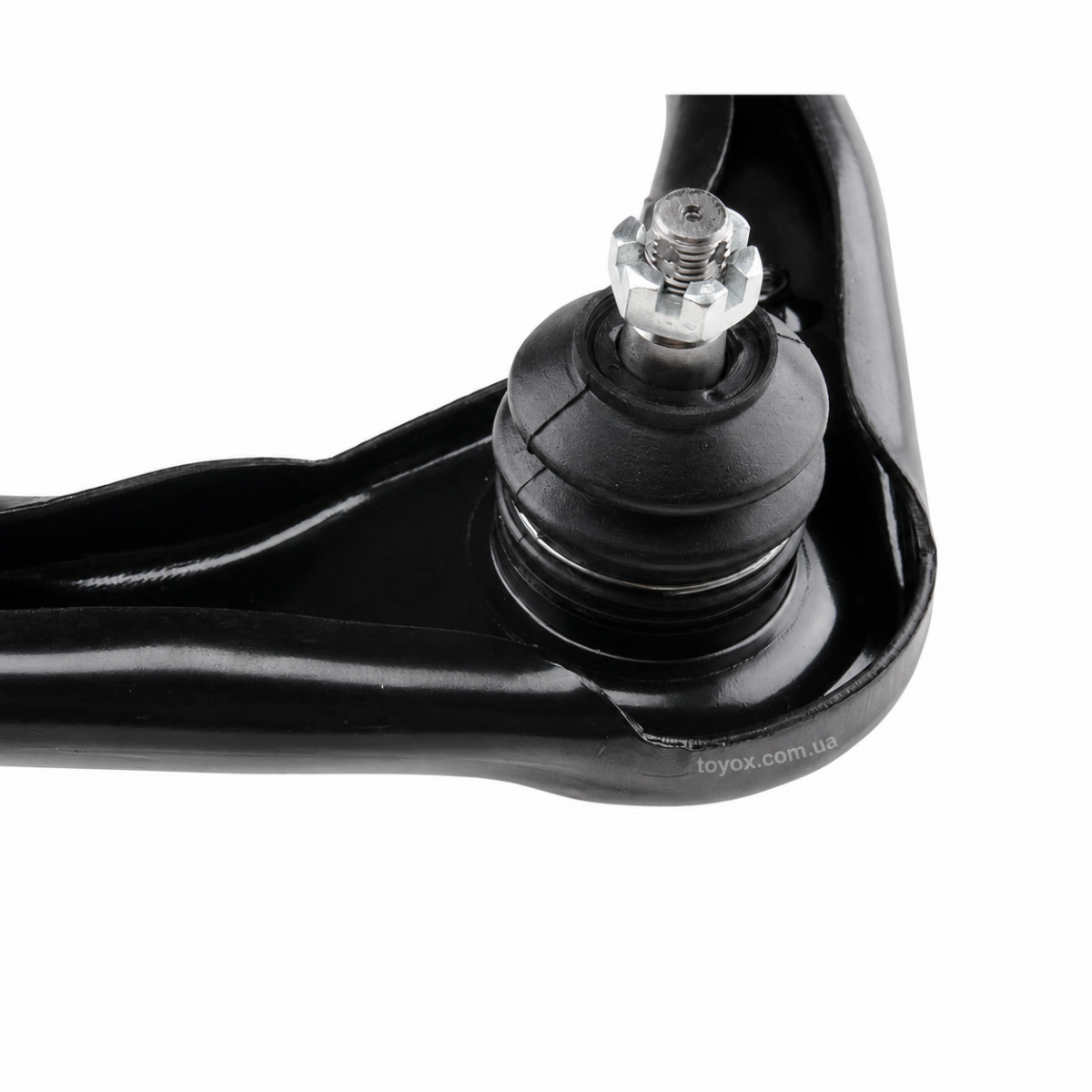

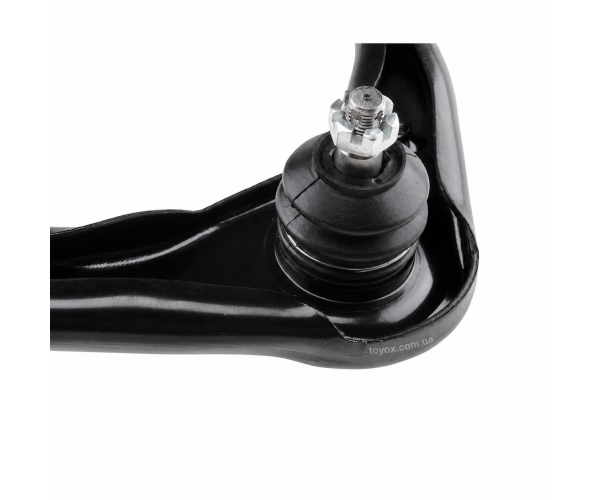

Кульова опора верхнього важеля

В оригінальній номенклатурі Toyota кульова опора цього верхнього важеля окремо як сервісна OEM-деталь не постачається. Оригінальний ремонт передбачає заміну важеля в зборі.

Для ремонту справного оригінального важеля можна використовувати якісну окрему кульову опору:

• 555 Sankei: SB-3841
• Тип: верхня кульова опора для ремонту важеля

Такий ремонт дозволяє зберегти оригінальний важіль Toyota, якщо його корпус не деформований, а посадочне місце кульової опори не пошкоджене.

Ремонт оригінального важеля

• заміна двох оригінальних сайлентблоків 48632-60040;
• заміна верхньої кульової опори на 555 Sankei SB-3841;
• перевірка корпусу важеля на деформацію, тріщини та корозію;
• перевірка посадочного місця кульової опори.

Застосування Toyota FJ Cruiser

• Japan: 11/2010–12/2017 — GSJ15;
• General: з 07/2007 — GSJ15;
• North America: 01/2006–06/2014 — GSJ1*.

Застосування Toyota 4Runner

• General: з 08/2009 — GRN28*;
• North America: з 08/2009 — GRN28*, TRN28*.

Застосування Toyota Land Cruiser Prado 150

• General: 05/2010–05/2020 — GRJ150L-GKA*KC, GRJ152, TRJ150L-GK*EKC, TRJ152;
• Japan: 08/2009–07/2017 — GDJ15*, GRJ15*, TRJ150;
• Japan: з 08/2017 — GDJ15*, TRJ150;
• General: 08/2009–07/2017 — GDJ150, GRJ150, KDJ150, LJ150, TRJ15*;
• General: з 08/2017 — GDJ150, GRJ150, KDJ150, LJ150, TRJ15*;
• Europe: 08/2009–07/2017 — GDJ15*, GRJ150, KDJ15*;
• Europe: з 08/2017 — GDJ15*, GRJ150, KDJ150, TRJ150.

Застосування Lexus GX

• Lexus GX400 / GX460: General, з 11/2009 — GRJ158, URJ150;
• Lexus GX460: North America, з 11/2009 — URJ150;
• Lexus GX460: Europe, з 11/2009 — URJ150.

Пов'язане застосування попереднього номера

• Toyota Hilux Surf / 4Runner: GRN21*, KZN215, RZN21*, TRN21*, VZN21*;
• Toyota Land Cruiser Prado 120: GRJ12*, KDJ12*, RZJ12*, TRJ12*, VZJ12*;
• Lexus GX470: UZJ120;
• Toyota FJ Cruiser: GSJ15.

Точний оригінальний номер для конкретного автомобіля необхідно перевіряти за VIN, frame, ринком та датою виробництва.

Основні frame

• GSJ15;
• GRN28*;
• TRN28*;
• GRJ150;
• GRJ152;
• GDJ150;
• GDJ15*;
• KDJ150;
• KDJ15*;
• TRJ150;
• TRJ152;
• GRJ158;
• URJ150;
• UZJ120;
• GRJ12*;
• KDJ12*.

Основні двигуни

• 1GR-FE — 4.0 л V6 бензин;
• 2TR-FE — 2.7 л бензин;
• 1KD-FTV — 3.0 л дизель;
• 1GD-FTV — 2.8 л дизель;
• 1UR-FE — 4.6 л V8 бензин для Lexus GX460;
• 2UZ-FE — 4.7 л V8 бензин для Lexus GX470.

Точний двигун та відповідність артикула необхідно перевіряти за VIN і повним frame автомобіля.

Для чого потрібний верхній важіль

Верхній важіль передньої підвіски з'єднує верхню частину поворотного кулака з рамою автомобіля та бере участь у позиціонуванні переднього колеса під час роботи підвіски.

Сайлентблоки забезпечують рухомість важеля відносно рами та гасять удари й вібрації. Кульова опора забезпечує рухоме з'єднання важеля з поворотним кулаком.

Можливі ознаки несправності

• люфт верхньої кульової опори;
• пошкодження пильовика кульової;
• тріщини або відшарування гуми сайлентблоків;
• стукіт у верхній частині передньої підвіски;
• люфт важеля відносно кріплень;
• нестабільність автомобіля на нерівній дорозі;
• зміна кутів встановлення переднього колеса;
• нерівномірне зношення шин;
• деформація важеля після удару або ДТП.

Що перевірити під час заміни

• передній і задній сайлентблоки 48632-60040;
• люфт і пильовик верхньої кульової опори;
• болти кріплення важеля до рами;
• посадочне місце кульової опори;
• поворотний кулак;
• нижній важіль та нижню кульову опору;
• амортизатор;
• стійки та втулки стабілізатора;
• лівий верхній важіль 48630-60040;
• кути встановлення передніх коліс після ремонту.

Чи потрібно міняти верхні важелі парою

Обов'язкової необхідності одночасно міняти правий і лівий важіль немає. Заміна виконується відповідно до фактичного стану. За великого пробігу рекомендується перевірити сайлентблоки та кульову опору з протилежного боку.

Важлива інформація

• основний номер: 48610-60070;
• номер без дефісів: 4861060070;
• сторона: права RH;
• оригінальна заміна: 48610-60050 → 48610-60070;
• парний лівий важіль: 48630-60040;
• оригінальні сайлентблоки: 48632-60040 — 2 шт. на важіль;
• кульова Toyota окремо: не передбачена;
• ремонтна кульова: 555 Sankei SB-3841.

Перед замовленням обов'язково перевірте деталь за VIN-кодом, повним frame, стороною встановлення, ринком та датою виробництва автомобіля.
