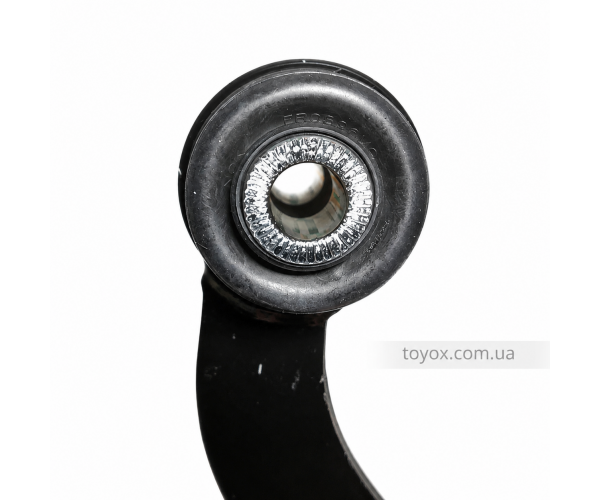

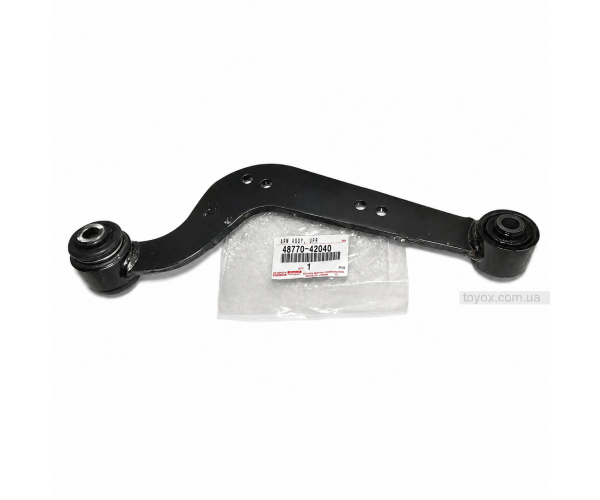

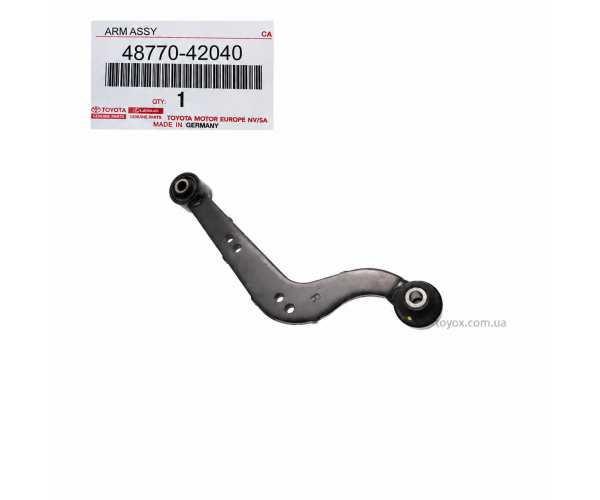

Оригінальний верхній поперечний правий важіль задньої підвіски Toyota RAV4 Lexus NX Harrier 48770-42040

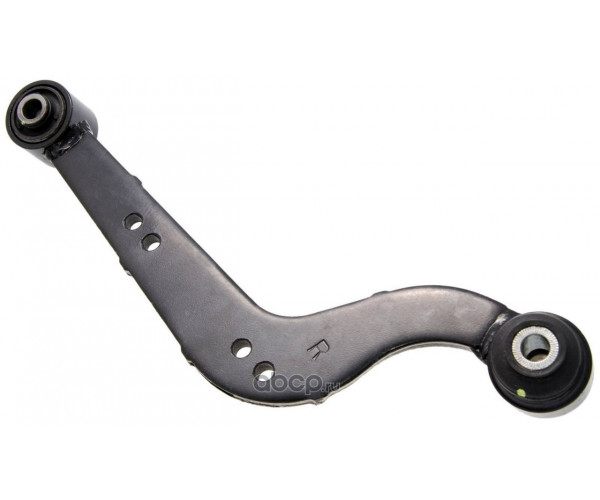

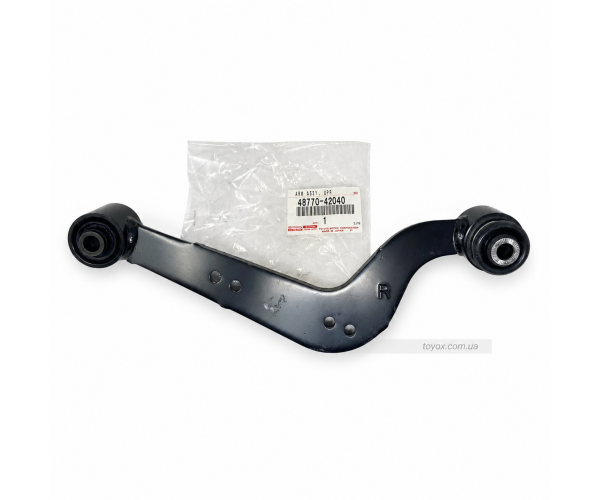

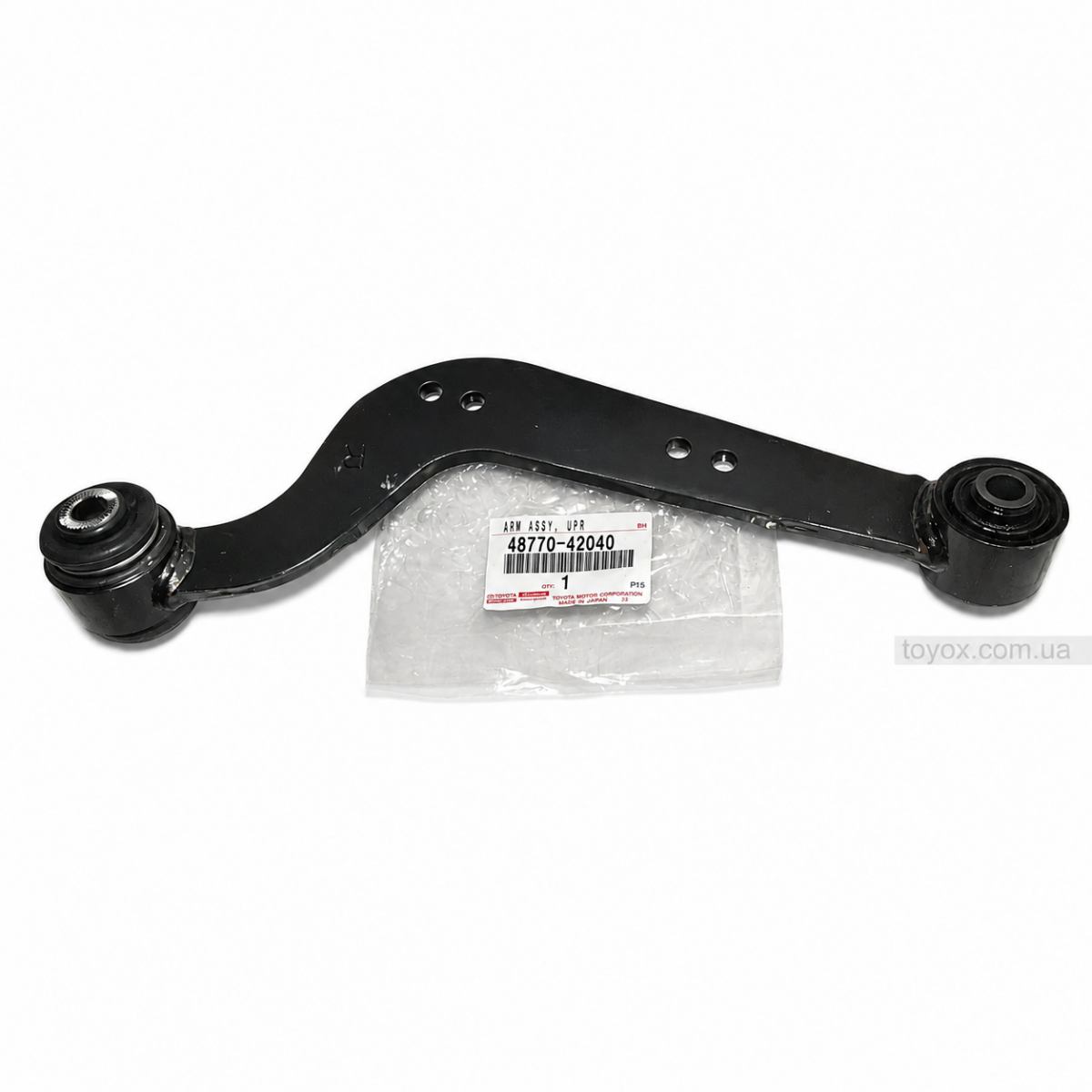

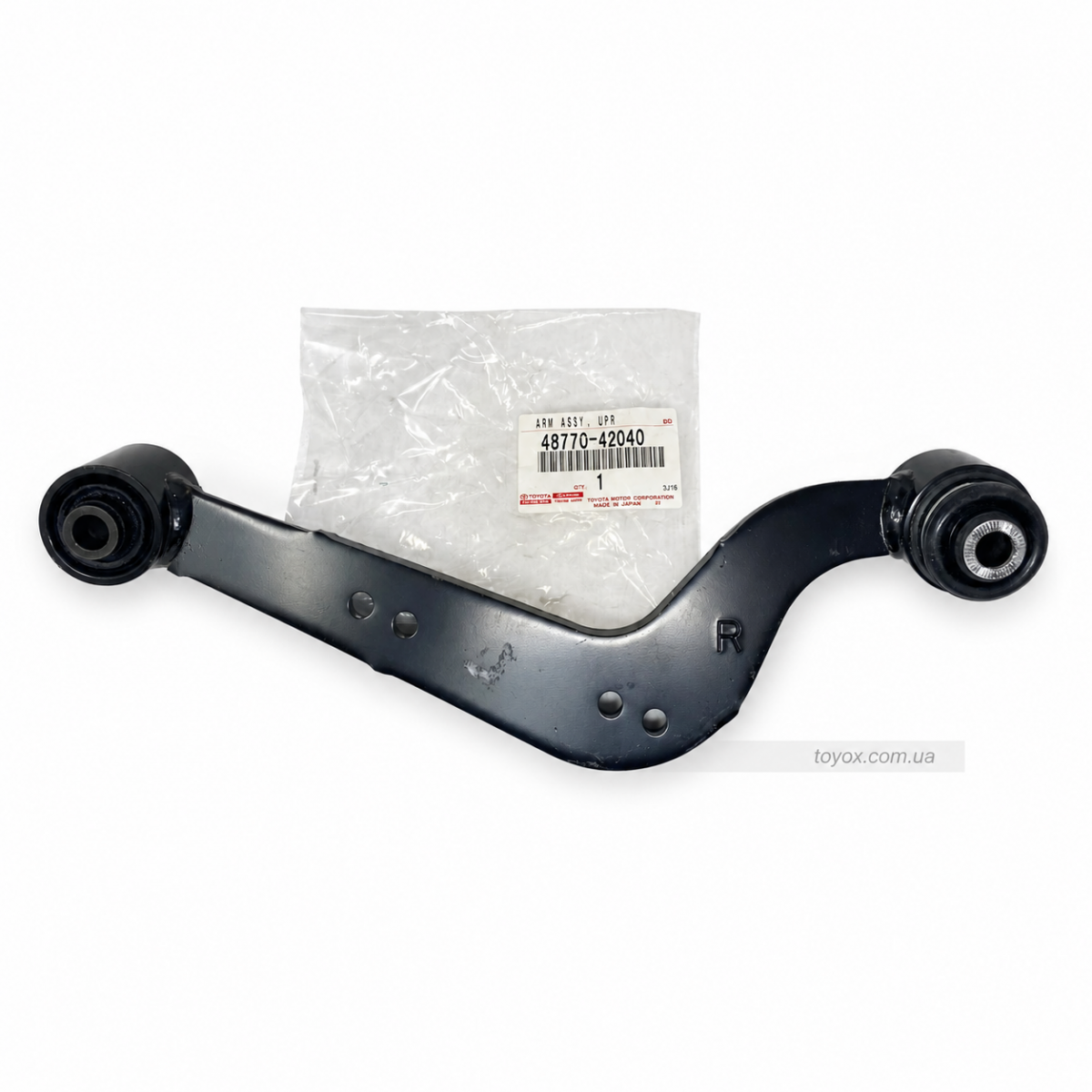

Оригінальний верхній правий поперечний важіль задньої підвіски Toyota / Lexus 48770-42040

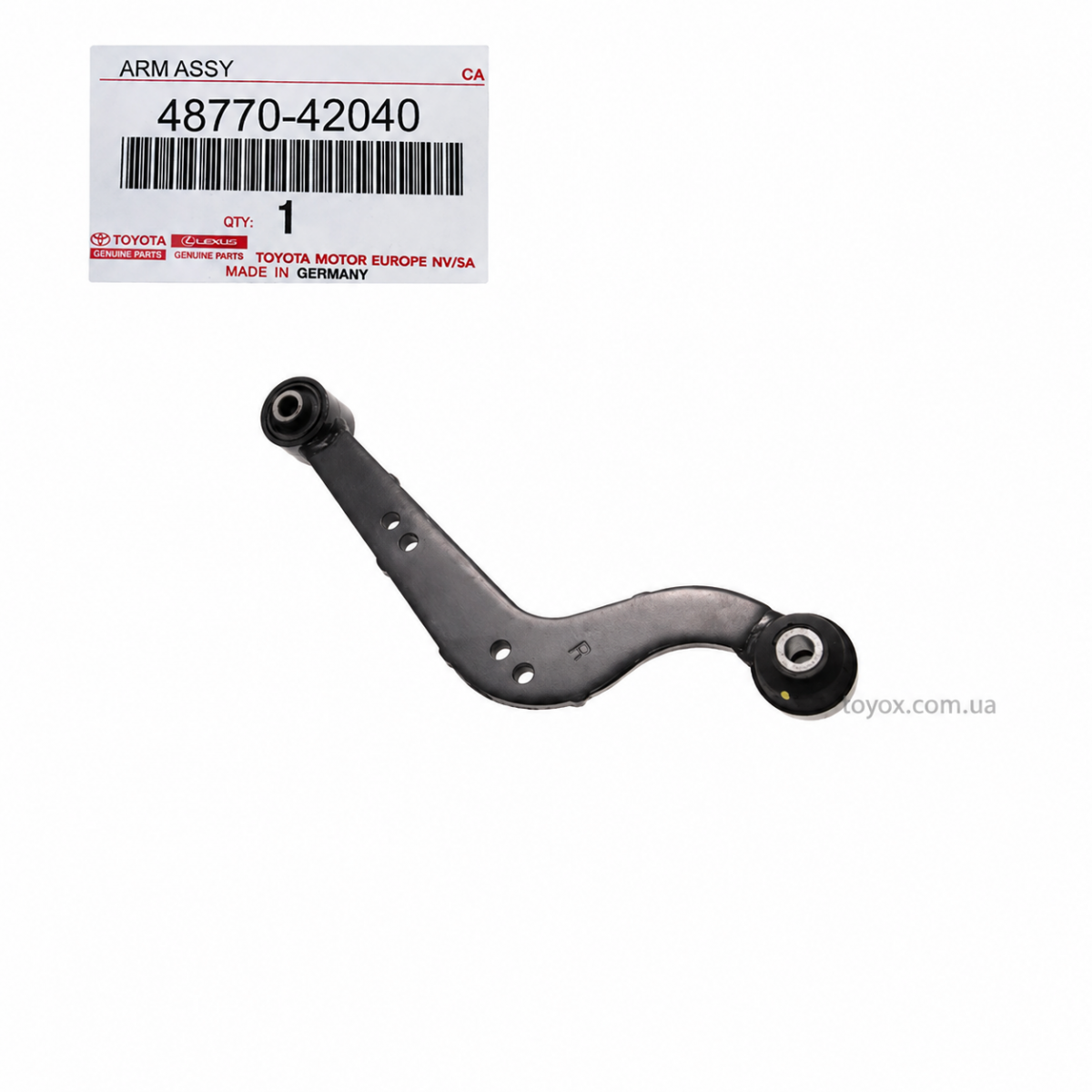

48770-42040 — оригінальний верхній правий поперечний важіль задньої підвіски Toyota/Lexus. В оригінальному каталозі деталь позначається як ARM ASSY, UPPER CONTROL, REAR RH.

Важіль застосовується на Toyota RAV4, Vanguard, Harrier та Lexus NX відповідних поколінь і комплектацій. Через характерну форму деталь також часто називають заднім важелем-бумерангом.

Артикул та основні характеристики

• Оригінальний номер: 48770-42040
• Номер без дефісів: 4877042040
• Каталожна назва: ARM ASSY, UPPER CONTROL, REAR RH
• Тип: верхній поперечний важіль задньої підвіски
• Сторона: права — RH
• Розташування: задня підвіска
• Виробник: Toyota Genuine Parts

Ліва сторона

• права сторона RH: 48770-42040;
• ліва сторона LH: 48790-42020.

48790-42020 є парним оригінальним номером для протилежного боку автомобіля.

Оригінальні номери

48770-0R010 належить до спорідненої оригінальної конструктивної групи правого верхнього важеля задньої підвіски Toyota RAV4.

Номер зустрічається на RAV4 відповідних ринків і періодів виробництва. Взаємозамінність 48770-42040 та 48770-0R010 потребує перевірки за VIN, повним frame, ринком та датою виробництва автомобіля.

Застосування Toyota RAV4 / Vanguard

• Japan: Toyota RAV4 / Vanguard — 11/2005–05/2016;
• Frames: ACA3*, GSA33;
• Europe / General: Toyota RAV4 — 11/2005–11/2012;
• Frames: ACA3*, ALA3*, GSA33, ZSA3*;
• North America: Toyota RAV4 — 11/2005–11/2012;
• Frames: ACA3*, ASA3*, GSA3*;
• General: Toyota RAV4 — 12/2012–11/2018;
• Frames: ALA49, ASA4*, AVA4*, ZSA4*;
• North America: Toyota RAV4 — 12/2012–09/2018;
• Frames: ASA4*, AVA44;
• Europe: Toyota RAV4 — 12/2012–08/2019;
• Frames: ALA4*, ASA44, AVA4*, WWA42, ZSA4*.

Для ринку North America каталог також показує застосування цієї конструктивної групи на Toyota RAV4 EV з frame QEA38 відповідного періоду.

Застосування Toyota Harrier

• Toyota Harrier / Harrier Hybrid: 12/2013–04/2020;
• Frames: ASU6*, AVU65, ZSU6*;
• General: Toyota Harrier — ASU60.

Застосування Lexus NX

• Lexus NX Series: з 07/2014 для відповідних ринків;
• Japan: AGZ1*, AYZ1*;
• General: AGZ1*, AYZ1*, ZGZ1*;
• North America: AGZ1*, AYZ1*;
• Europe: AGZ1*, AYZ1*, ZGZ1*.

Основні frame

• ACA3*;
• ALA3*;
• ASA3*;
• GSA3*;
• GSA33;
• ZSA3*;
• ALA49;
• ASA4*;
• AVA4*;
• ZSA4*;
• AGZ1*;
• AYZ1*;
• ZGZ1*;
• ASU6*;
• AVU65;
• ZSU6*.

Для чого потрібний верхній поперечний важіль

Верхній поперечний важіль є частиною багатоважільної задньої підвіски та бере участь у позиціонуванні маточинного вузла відносно кузова.

Важіль допомагає зберігати передбачене виробником положення заднього колеса під час роботи підвіски, розгону, гальмування та проходження поворотів.

Можливі ознаки несправності

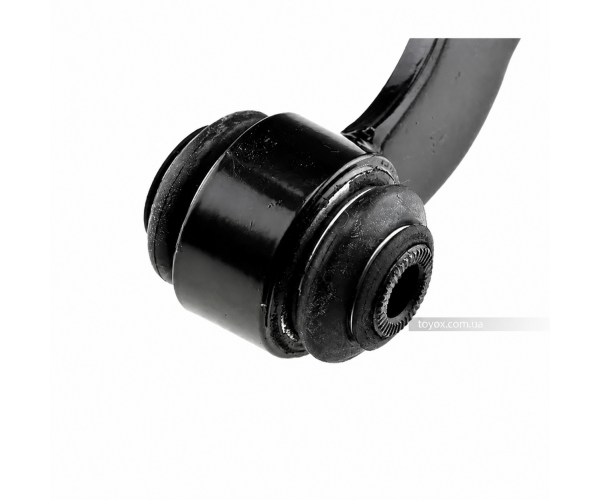

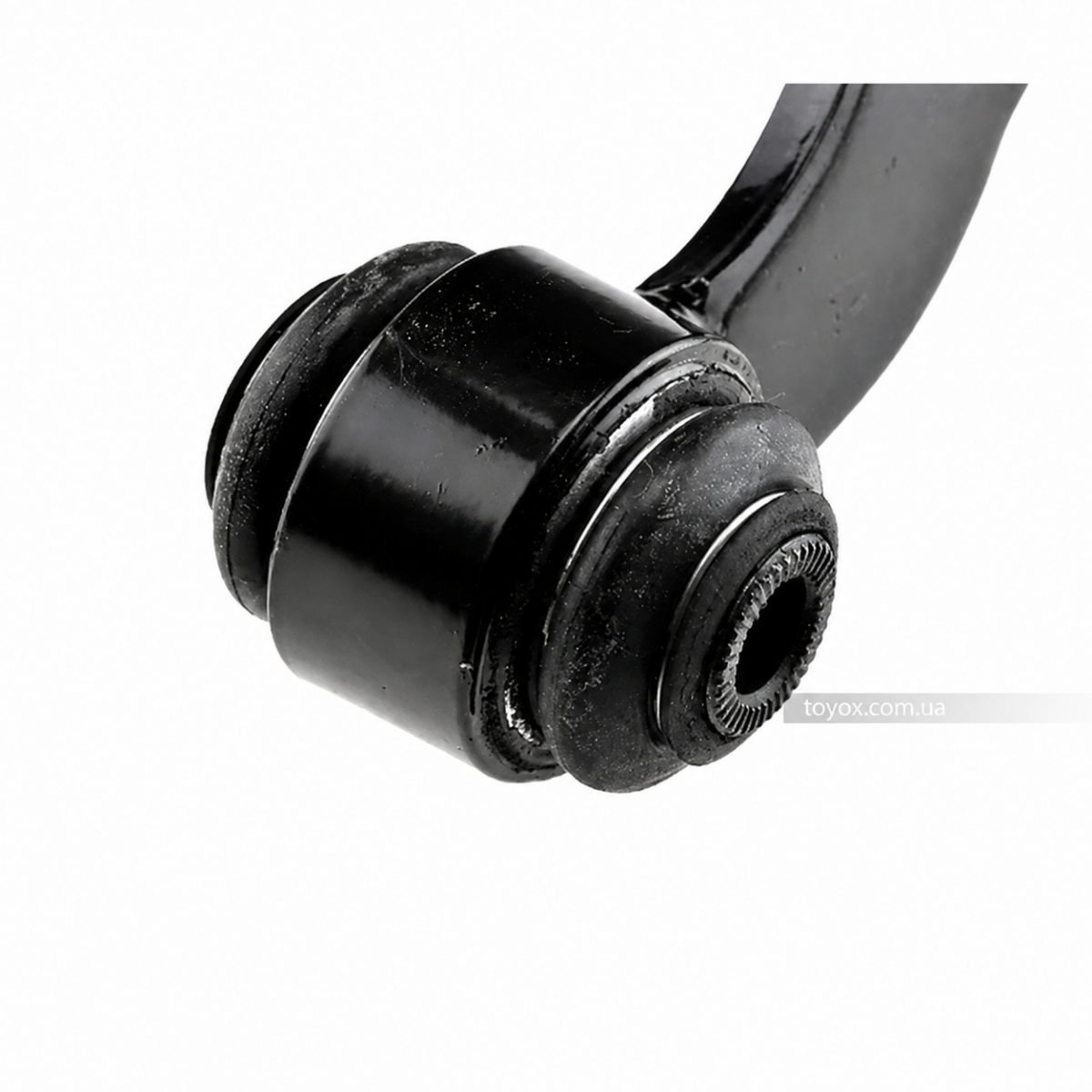

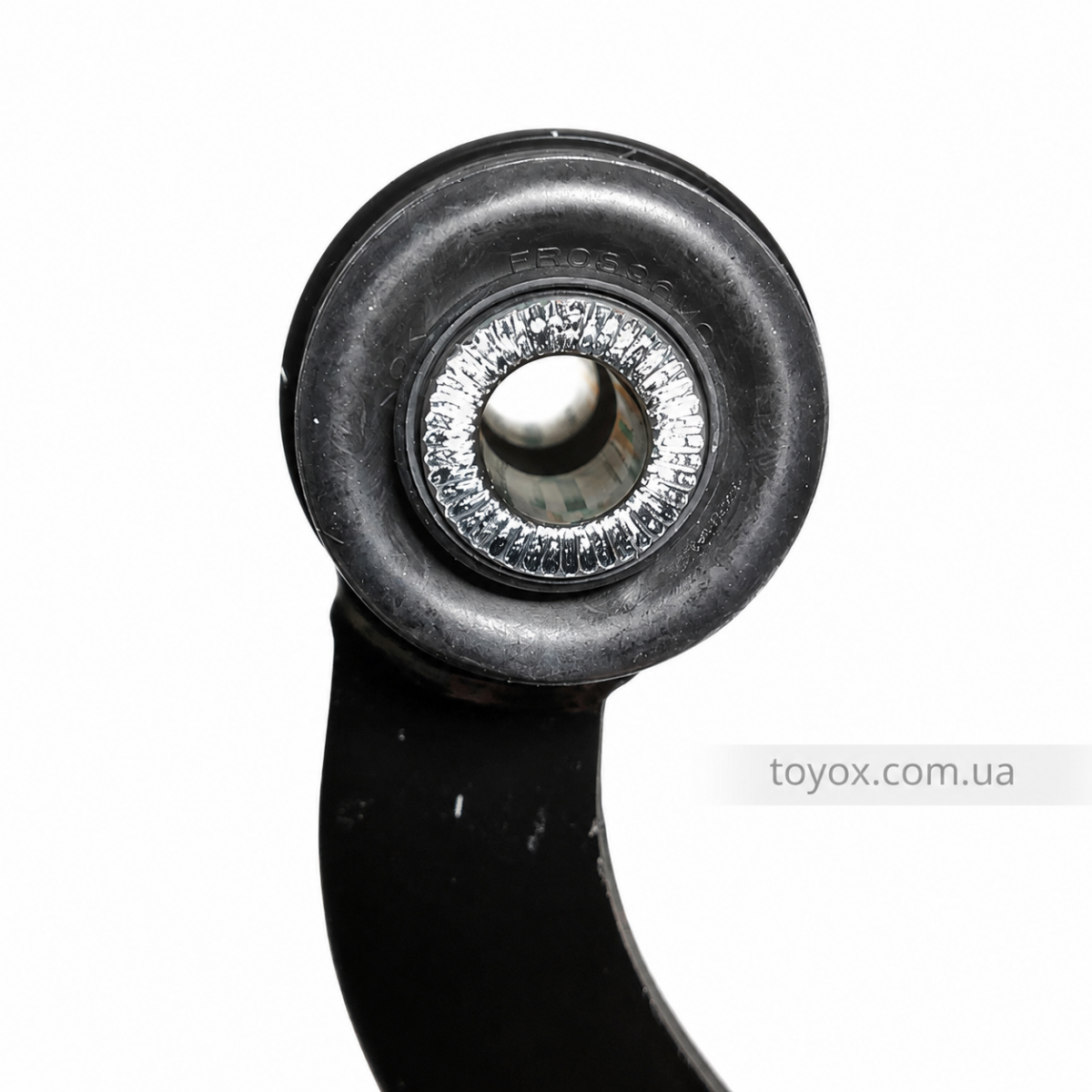

• люфт сайлентблоків важеля;
• тріщини або руйнування гумометалевих з'єднань;
• стукіт у задній підвісці;
• нестабільне положення заднього колеса;
• порушення геометрії задньої підвіски;
• нерівномірне зношення задньої шини;
• корозія металевої частини важеля;
• деформація після удару колесом або ДТП.

Що перевірити під час заміни

• стан сайлентблоків верхнього важеля;
• болти та гайки кріплення;
• лівий важіль 48790-42020;
• нижні та поздовжні важелі задньої підвіски;
• тяги регулювання сходження;
• маточинний вузол;
• амортизатор і пружину;
• кути встановлення задніх коліс після ремонту.

Чи потрібно міняти обидва важелі одночасно

Обов'язкової необхідності одночасно міняти правий і лівий верхні важелі немає. Заміна виконується відповідно до фактичного стану. За великого пробігу рекомендується перевірити лівий важіль 48790-42020 та стан його сайлентблоків.

Важлива інформація

• основний номер: 48770-42040;
• номер без дефісів: 4877042040;
• тип: верхній поперечний важіль задньої підвіски;
• сторона: права RH;
• парний лівий номер: 48790-42020;
• 48770-0R010: споріднений оригінальний номер, взаємозамінність потребує додаткової перевірки.

Перед замовленням обов'язково перевірте деталь за VIN-кодом, повним frame, стороною встановлення, ринком та датою виробництва автомобіля.
