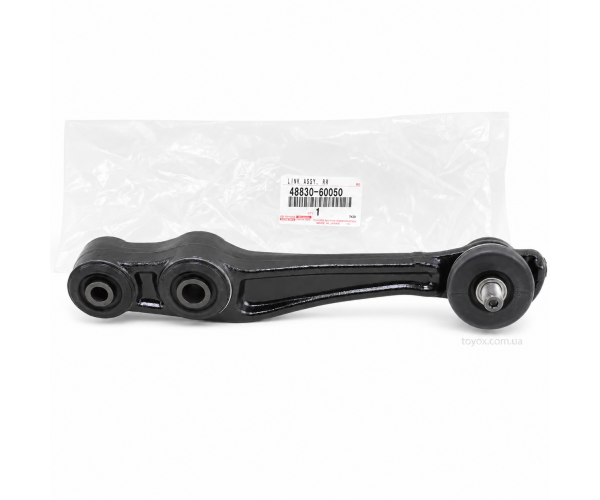

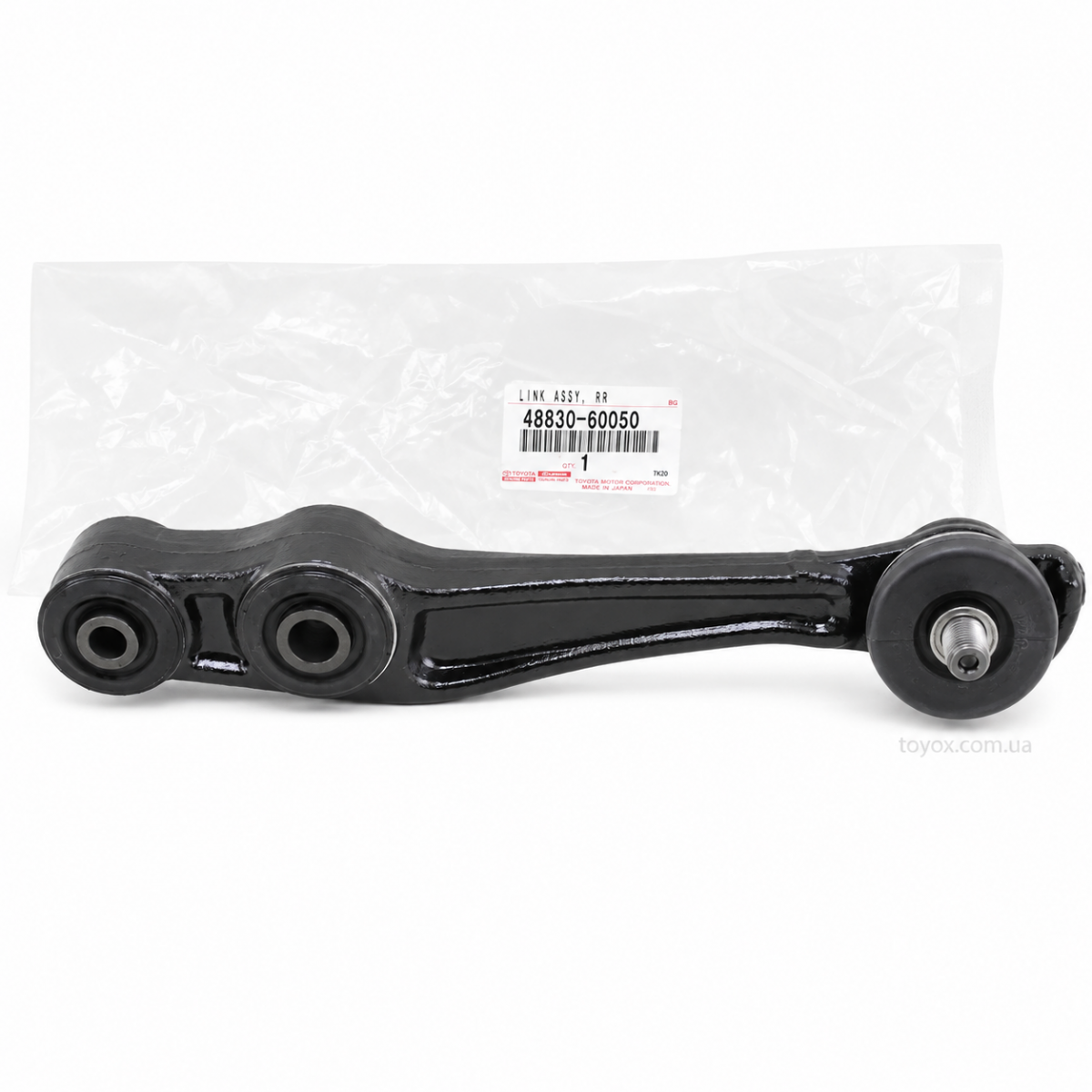

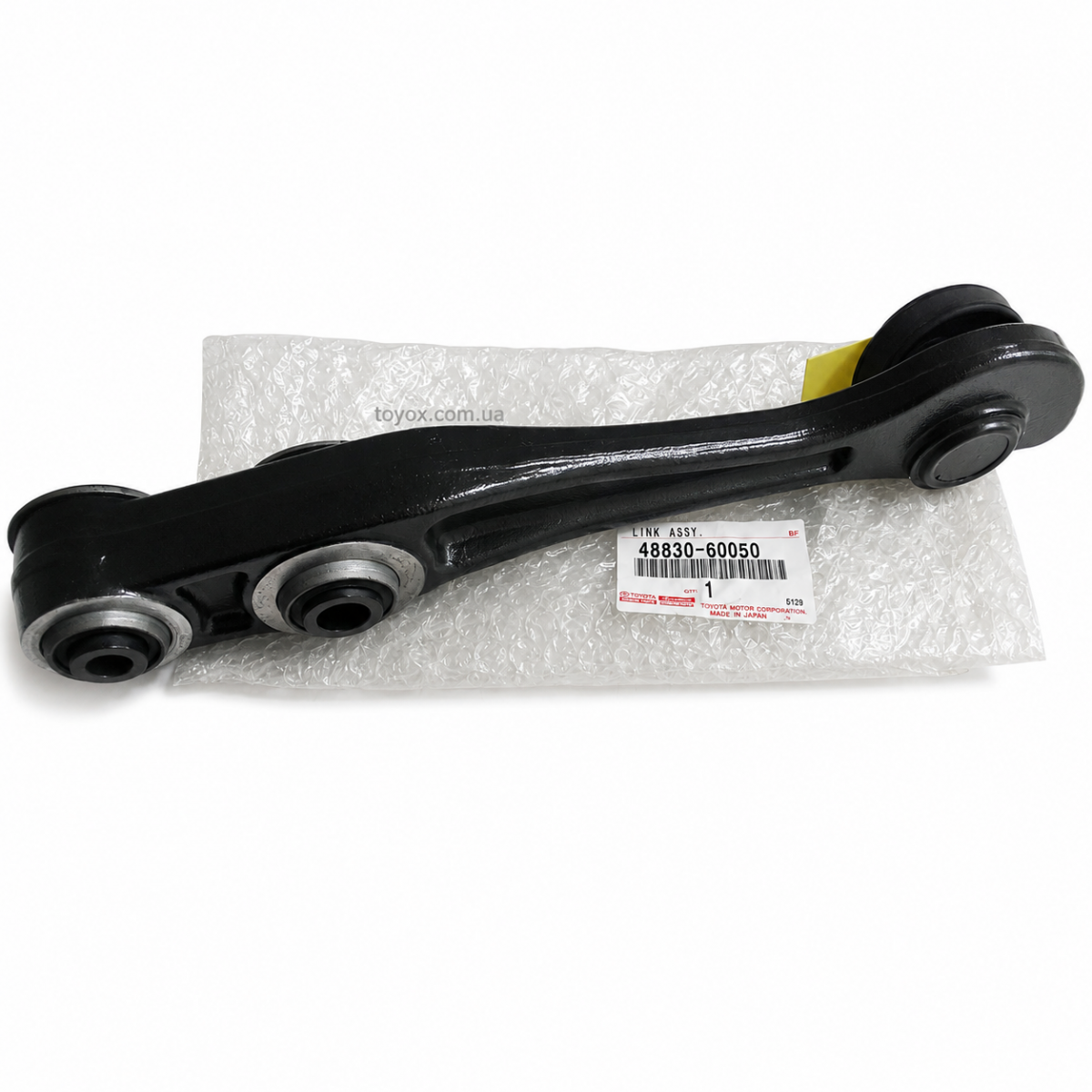

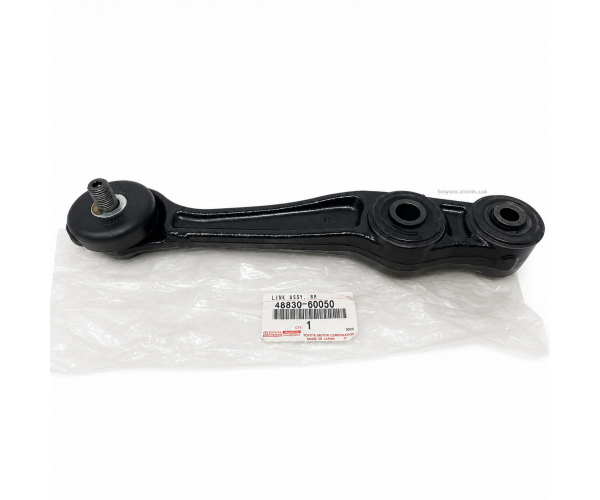

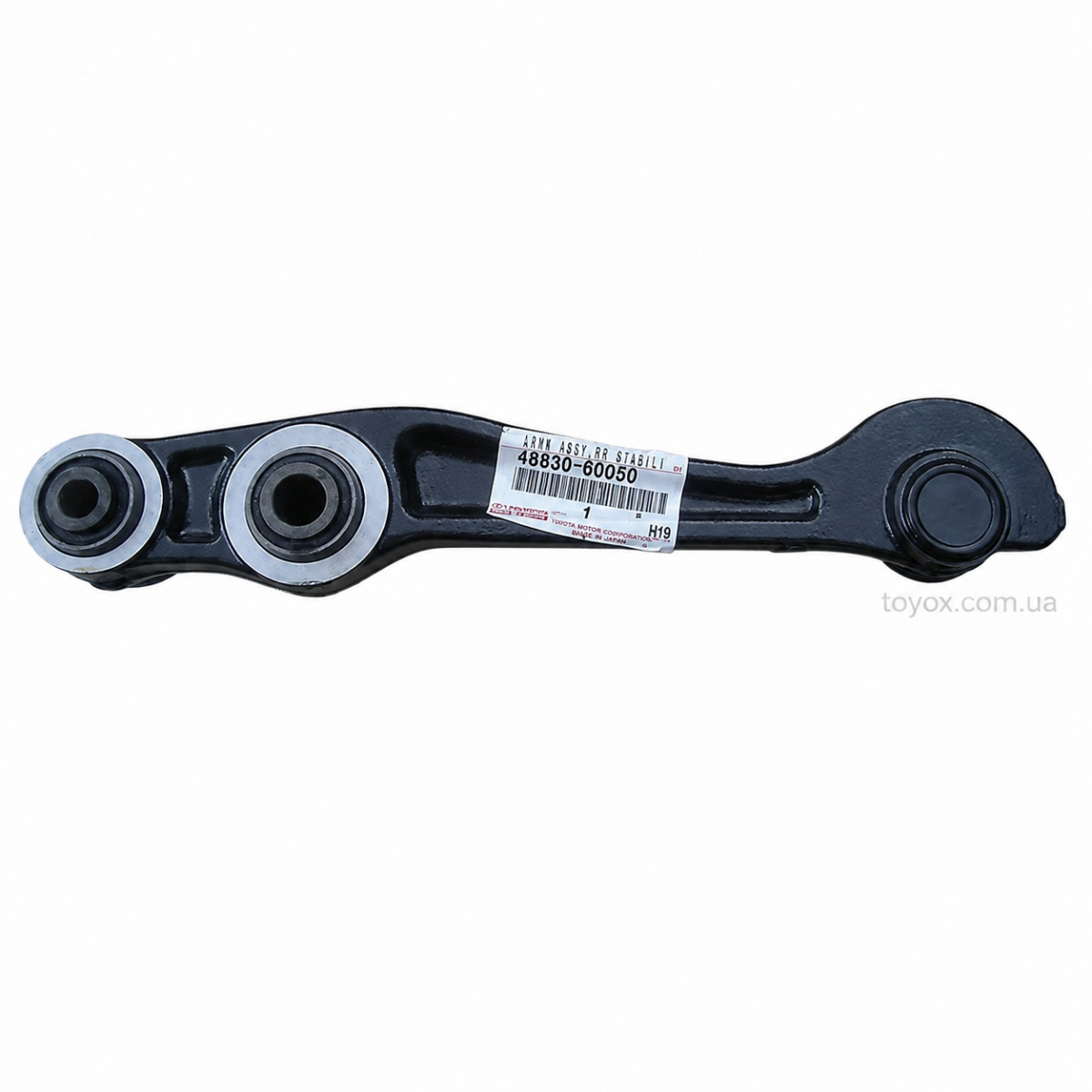

Оригінальний важіль шарнір заднього стабілізатора системи KDSS Toyota Land Cruiser 200 48830-60050

Важіль заднього стабілізатора KDSS Toyota Land Cruiser 200 48830-60050

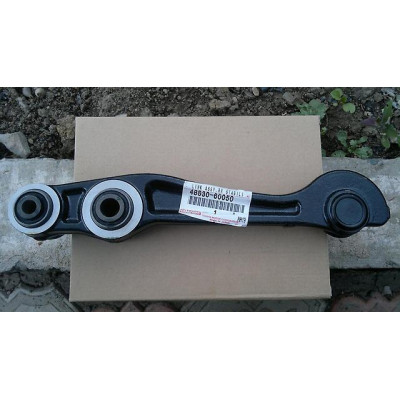

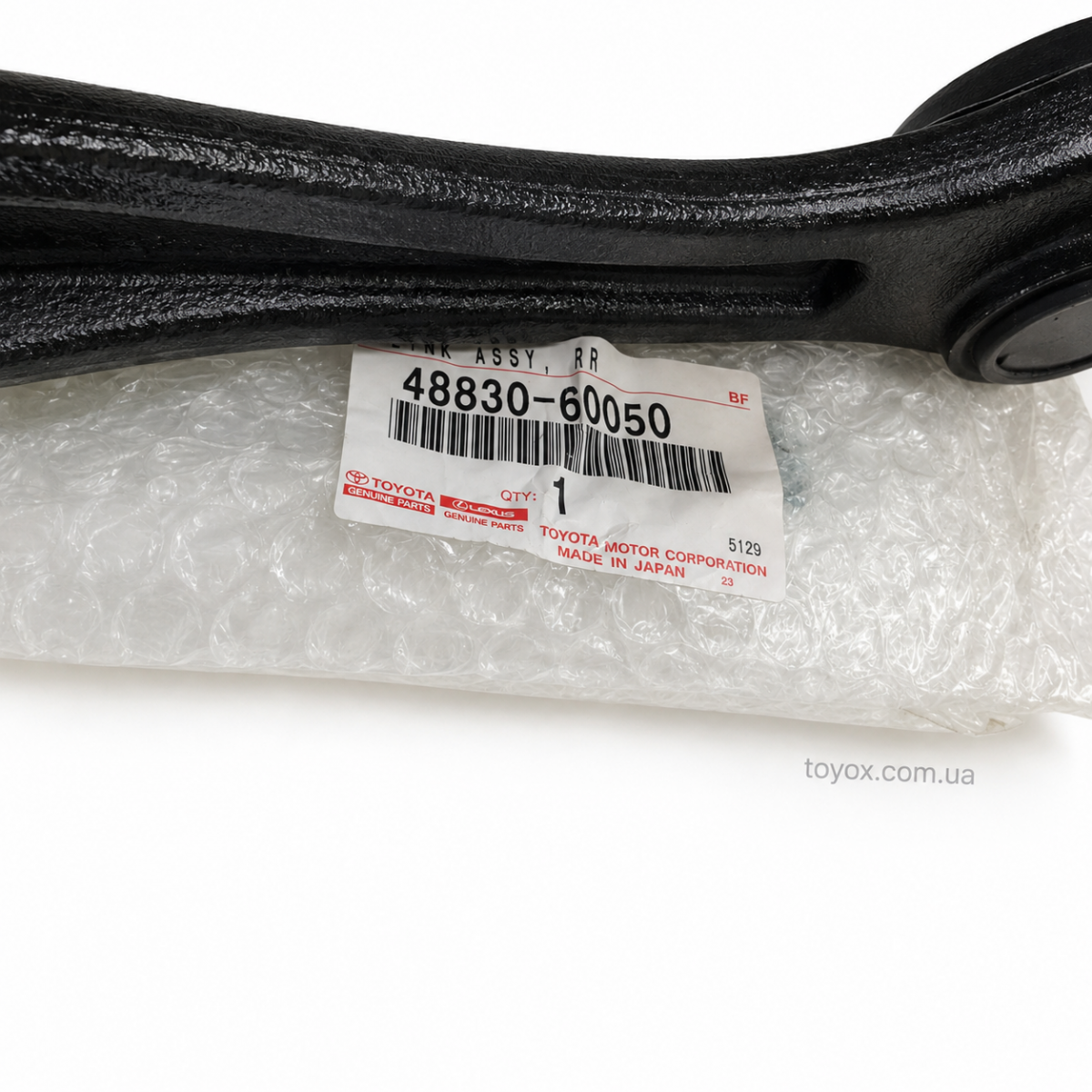

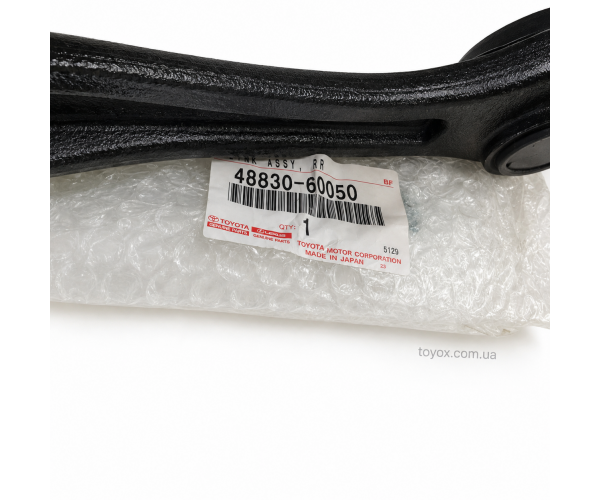

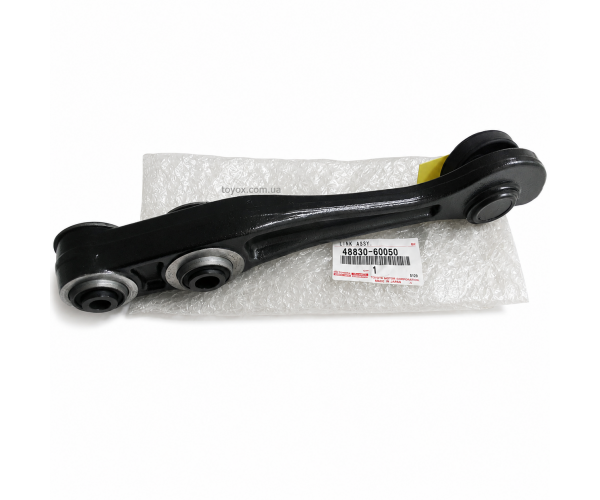

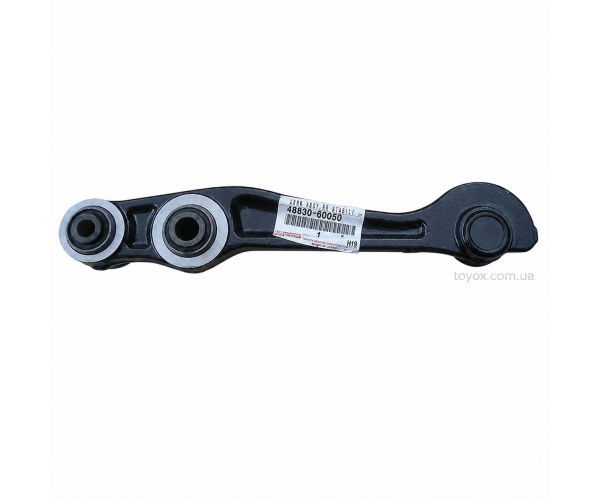

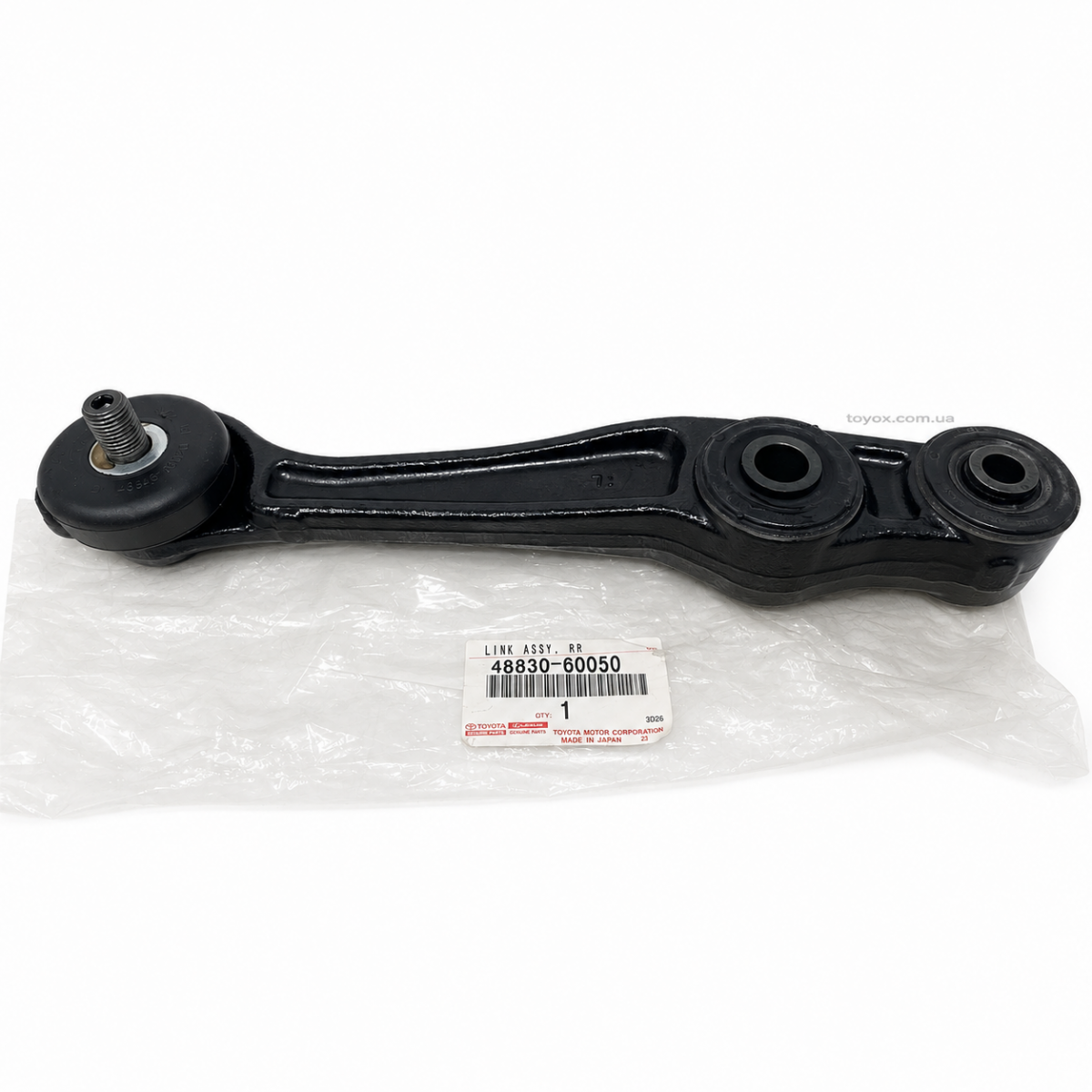

Оригінальний важіль / шарнір заднього стабілізатора системи KDSS Toyota 48830-60050 застосовується на відповідних Toyota Land Cruiser 200, обладнаних системою KDSS — Kinetic Dynamic Suspension System.

В оригінальних каталогах деталь позначається як LINK ASSY, REAR STABILIZER. Її також шукають як важіль KDSS, шарнір KDSS, тягу заднього стабілізатора KDSS, стійку стабілізатора KDSS або важіль активного заднього стабілізатора Land Cruiser 200.

Артикул і характеристики

• Артикул: 48830-60050 / 4883060050
• Тип деталі: важіль / шарнір заднього стабілізатора
• Система: KDSS — Kinetic Dynamic Suspension System
• Місце встановлення: задня підвіска
• Каталожна назва: LINK ASSY, REAR STABILIZER

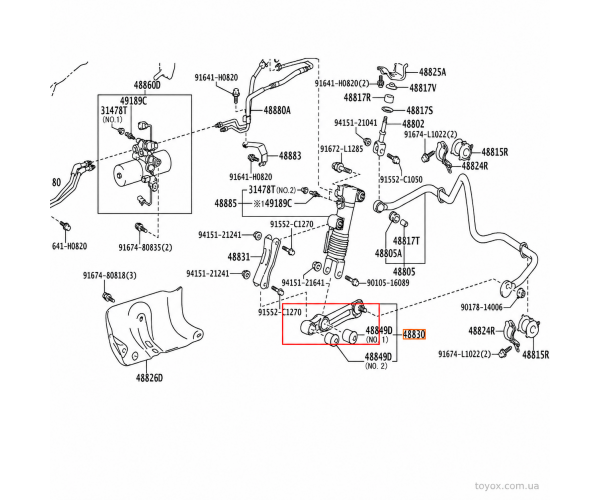

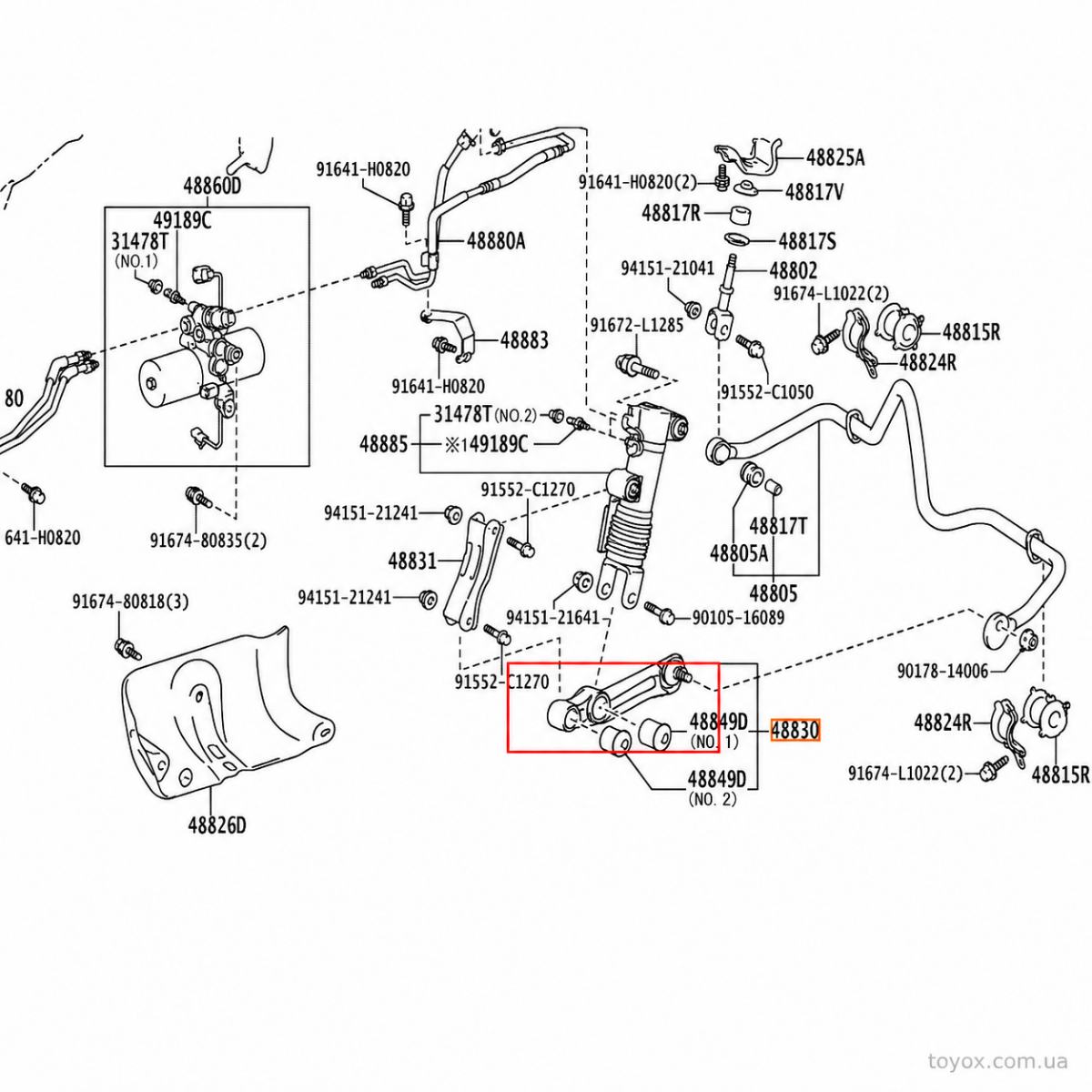

• Каталожний розділ: 48-04 REAR SPRING & SHOCK ABSORBER
• Застосування: автомобілі із системою KDSS
• Стан: нова оригінальна деталь Toyota

Важливо: це деталь системи KDSS

48830-60050 відноситься до заднього стабілізатора автомобілів, обладнаних KDSS.

На Toyota Land Cruiser 200 існують різні виконання стабілізатора та його кріплень залежно від комплектації підвіски.

Тому наявність моделі Land Cruiser 200 та збіг двигуна ще не гарантують сумісність. Перед замовленням необхідно перевірити наявність KDSS та оригінальний номер деталі за VIN-кодом.

Що таке KDSS

KDSS — Kinetic Dynamic Suspension System — гідравлічна система керування роботою стабілізаторів поперечної стійкості.

На звичайній дорозі система дозволяє стабілізаторам ефективно зменшувати крени кузова. На бездоріжжі KDSS дозволяє збільшити робочий хід підвіски та артикуляцію коліс.

Важіль 48830-60050 є механічним елементом заднього стабілізатора цієї системи.

Сумісність

За даними каталогу номер 48830-60050 застосовується на Toyota Land Cruiser 200 відповідних комплектацій.

Toyota Land Cruiser 200 — General

• Період: приблизно 12/2007–11/2016
• Frames: GRJ200, URJ202, UZJ200

Toyota Land Cruiser 200 — Japan

• Період: приблизно з 09/2007
• Frames: UZJ200, URJ202

Toyota Land Cruiser 200 — General

• Період: приблизно з 09/2007
• Frames: GRJ200, URJ20*, UZJ200, VDJ200

Toyota Land Cruiser 200 — North America

• Період: приблизно з 09/2007
• Frame: URJ200

Toyota Land Cruiser 200 — Europe

• Період: приблизно з 09/2007
• Frames: UZJ200, URJ202, VDJ200

Сумісність стосується відповідних комплектацій із KDSS. Повний frame, ринок, дата виробництва та оснащення підвіски повинні перевірятися за VIN.

Двигуни

• 1GR-FE — 4.0 л V6 бензин
  Атмосферний бензиновий двигун Toyota Land Cruiser 200 з frame GRJ200.
• 3UR-FE — 5.7 л V8 бензин
  Бензиновий V8, що застосовується насамперед на північноамериканському Land Cruiser 200 з frame URJ200.
• 1UR-FE — 4.6 л V8 бензин
  Бензиновий двигун сімейства UR для Land Cruiser 200 з frame URJ202.
• 2UZ-FE — 4.7 л V8 бензин
  Атмосферний V8 ранніх Toyota Land Cruiser 200 з frame UZJ200.
• 1VD-FTV — 4.5 л V8 Turbo Diesel
  Дизельний V8 Common Rail для Toyota Land Cruiser 200 з frame VDJ200.

Основні frame та двигуни

• GRJ200 — 1GR-FE 4.0 V6;
• URJ200 — 3UR-FE 5.7 V8;
• URJ202 — 1UR-FE 4.6 V8;
• UZJ200 — 2UZ-FE 4.7 V8;
• VDJ200 — 1VD-FTV 4.5 V8 Turbo Diesel.

Код двигуна сам по собі не підтверджує наявність KDSS. Навіть при збігу frame та двигуна потрібно перевіряти комплектацію автомобіля.

Не плутати зі звичайною стійкою стабілізатора

48830-60050 — спеціальний важіль заднього стабілізатора системи KDSS.

На Land Cruiser 200 використовуються й інші стійки, тяги та кріплення стабілізатора. Тому підбирати звичайну стійку стабілізатора замість 48830-60050 лише за зовнішньою схожістю не слід.

Можливі ознаки зношення

• стукіт у задній підвісці на дрібних нерівностях;
• глухі удари в районі заднього стабілізатора;
• люфт шарнірної частини важеля;
• стукіт при розгойдуванні автомобіля;
• вільний хід у з'єднанні стабілізатора;
• сторонні звуки при діагональному ході підвіски;
• деформація або механічне пошкодження важеля.

За наявними даними одним із характерних варіантів несправності цього вузла є зношення та люфт круглого шарніра, що може проявлятися стуком на дрібних нерівностях.

Що перевірити під час діагностики

• люфт шарніра 48830-60050;
• кріплення важеля KDSS;
• задній стабілізатор;
• втулки та інші з'єднання стабілізатора;
• гідравлічний циліндр KDSS;
• наявність витоків у гідравлічній частині KDSS;
• передній стабілізатор та елементи KDSS;
• інші важелі та сайлентблоки задньої підвіски.

Важливе зауваження під час ремонту

Сам 48830-60050 є механічним важелем / шарніром, але він працює як частина системи KDSS, що має гідравлічний контур.

Під час заміни не слід без необхідності роз'єднувати гідравлічні магістралі або циліндри KDSS. Роботи з гідравлічною частиною системи повинні виконуватися відповідно до регламенту Toyota.

Важлива інформація

48830-60050 / 4883060050 — оригінальний важіль / шарнір заднього стабілізатора системи KDSS Toyota Land Cruiser 200.

Основні кузовні групи:

GRJ200, URJ200, URJ202, UZJ200, VDJ200.

Основні двигуни:

1GR-FE 4.0, 3UR-FE 5.7 V8, 1UR-FE 4.6 V8, 2UZ-FE 4.7 V8, 1VD-FTV 4.5 V8 Diesel.

Деталь призначена для відповідних автомобілів із KDSS. Перед замовленням обов'язково перевірте наявність системи KDSS та артикул за VIN-кодом, повним frame, ринком і датою виробництва автомобіля.
