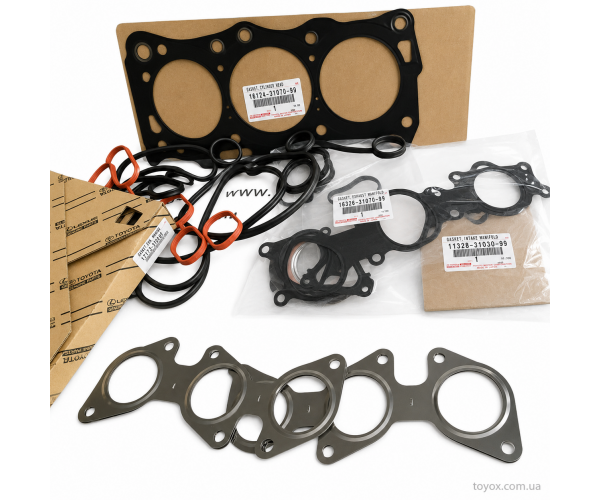

Повний комплект прокладок двигуна 1GR-FE Toyota 04111-31343

Повний комплект прокладок двигуна 1GR-FE Toyota 04111-31343

Оригінальний комплект прокладок та ущільнень двигуна Toyota 04111-31343 призначений для капітального ремонту або комплексного обслуговування бензинового двигуна 1GR-FE. У каталогах деталь позначається як GASKET KIT, ENGINE OVERHAUL.

Комплект об’єднує основні прокладки, ущільнювачі та ущільнювальні кільця, які використовуються під час розбирання та складання двигуна. Він дозволяє не підбирати велику кількість елементів окремо та знижує ризик пропустити потрібне ущільнення під час ремонту.

Фактичний склад комплекту може залежати від каталожної версії та дати виробництва. Перед початком ремонту необхідно звірити вміст упаковки з переліком деталей, знятих із конкретного двигуна.

Артикули та заміни

• Основний артикул: 04111-31343 / 0411131343
• Каталожне найменування: GASKET KIT, ENGINE OVERHAUL

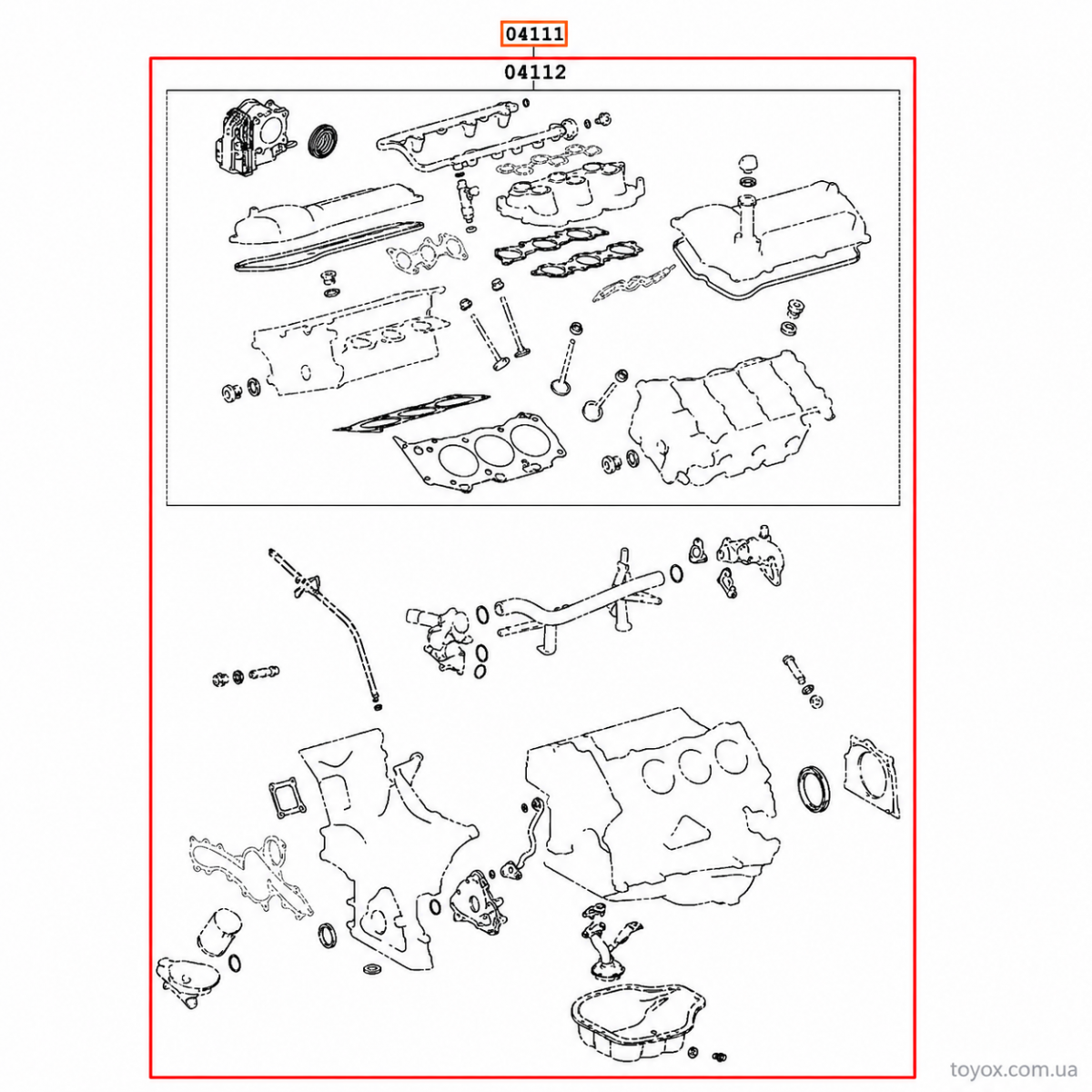

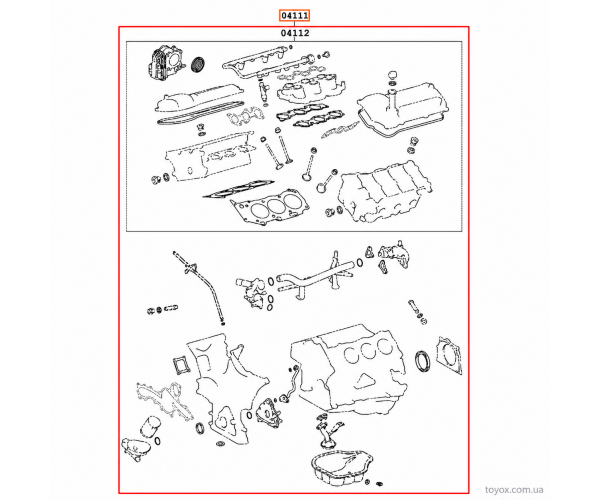

• Каталожний розділ: 11-03 ENGINE OVERHAUL GASKET KIT
• Двигун: 1GR-FE / 1GRFE

Попередні номери

• 04111-31342 / 0411131342
• 04111-31341 / 0411131341
• 04111-31340 / 0411131340

Каталожні заміни та пов’язані номери

• 04111-31050 / 0411131050
• 04111-31510 / 0411131510
• 04111-31191 / 0411131191
• 04111-31192 / 0411131192
• 04111-31190 / 0411131190
• 04111-31511 / 0411131511

Наявність номера у переліку замін не означає однакову застосовність для всіх автомобілів із двигуном 1GR-FE. Склад комплекту міг змінюватися разом із конструкцією двигуна, системою зміни фаз газорозподілу та екологічним виконанням.

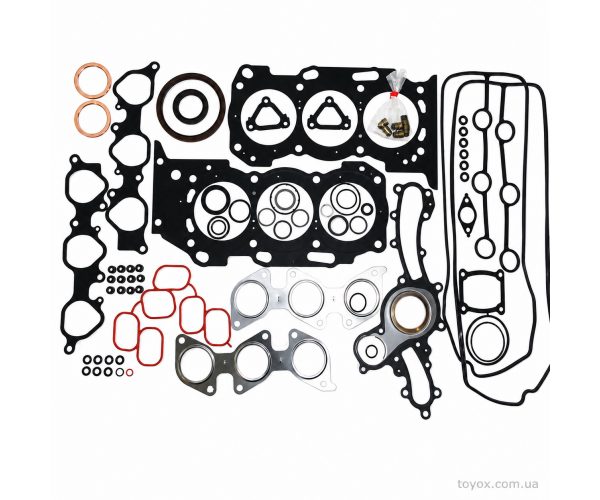

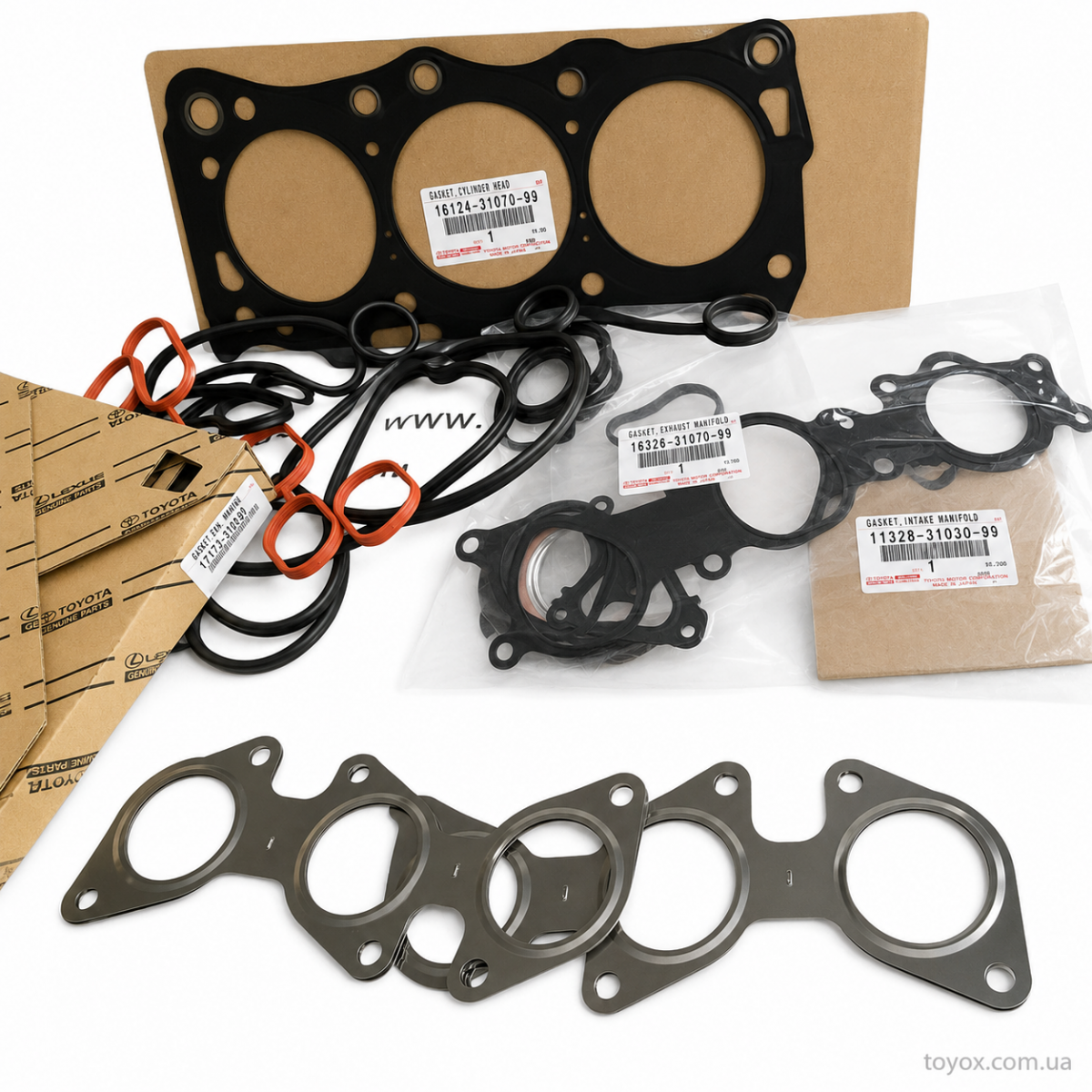

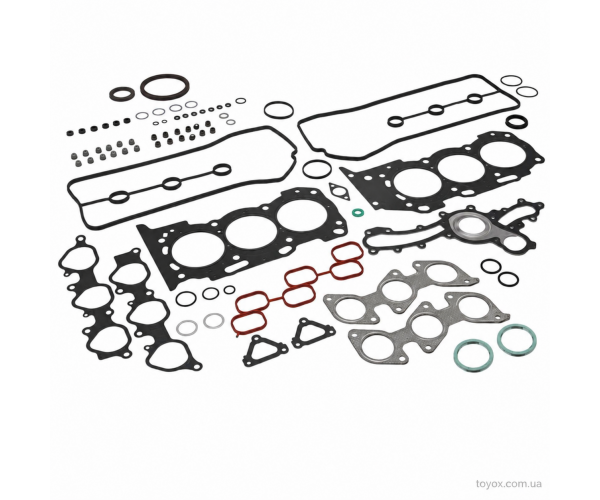

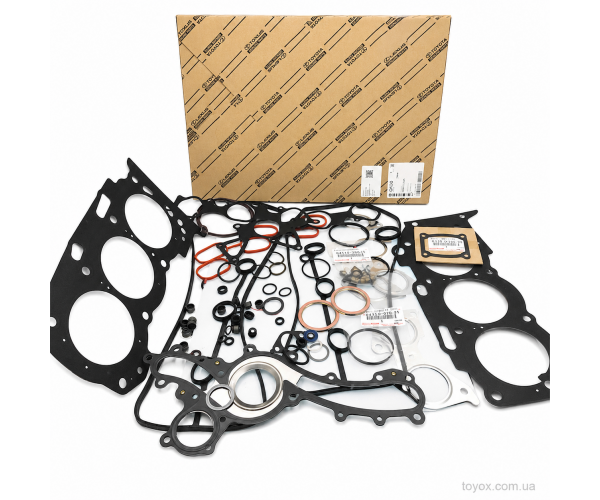

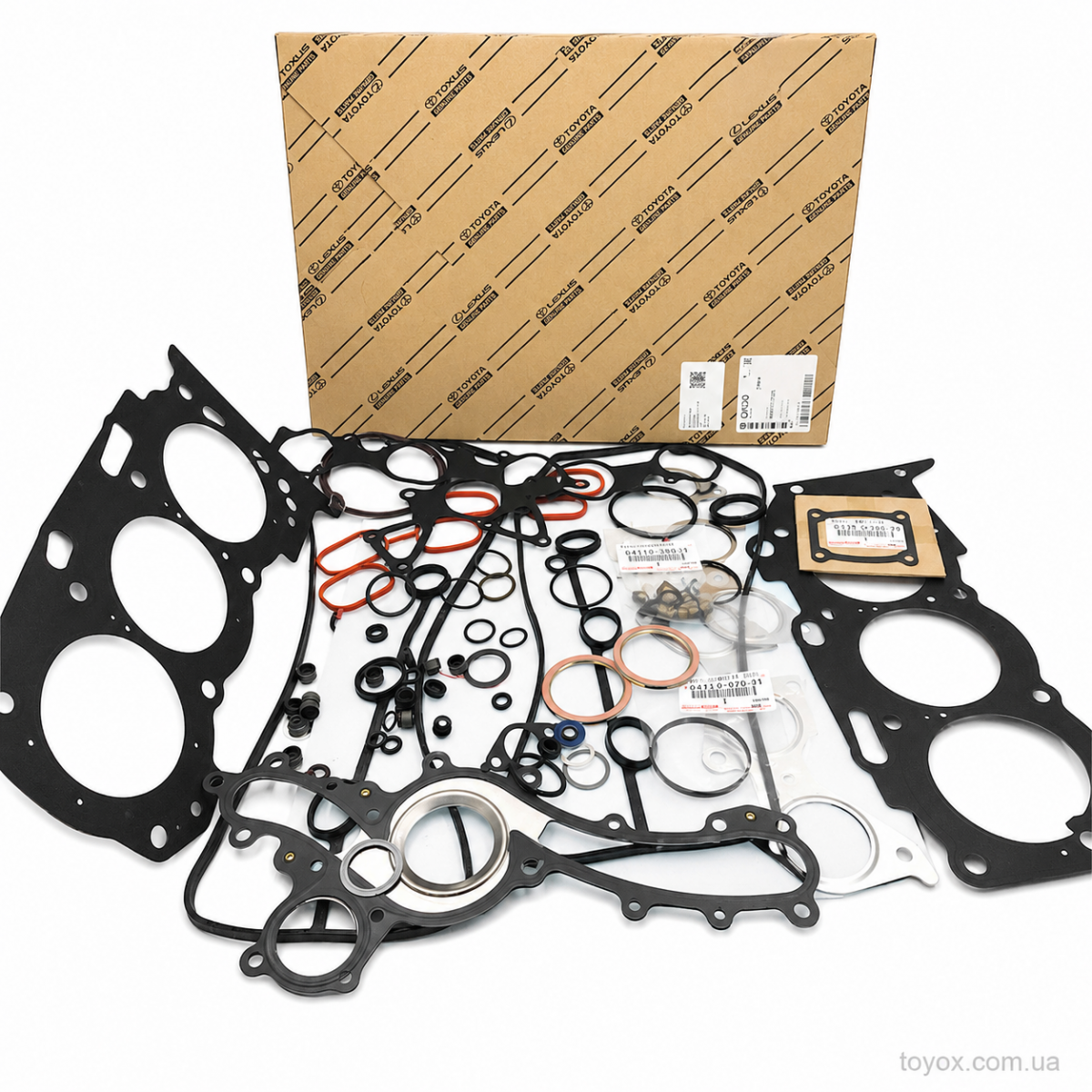

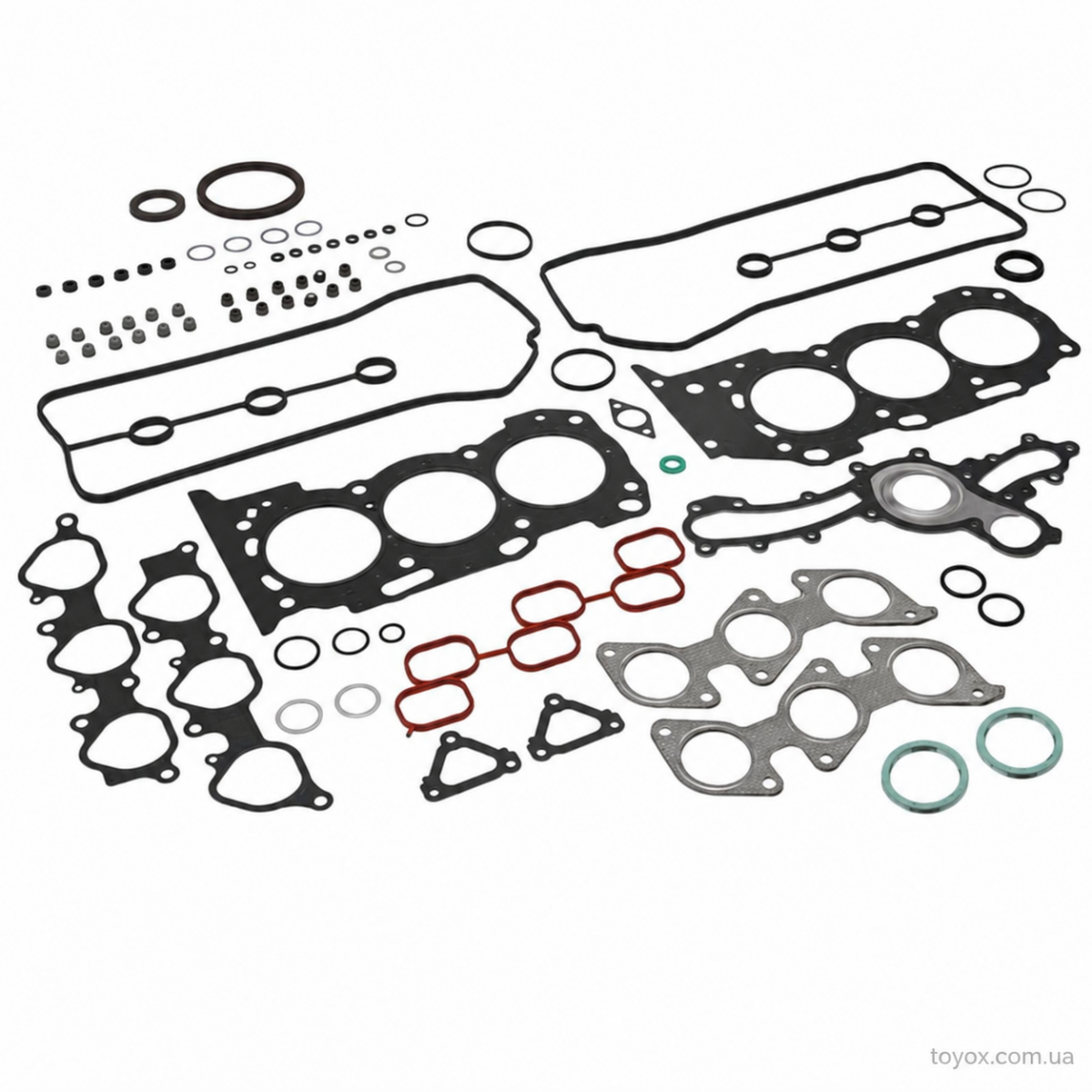

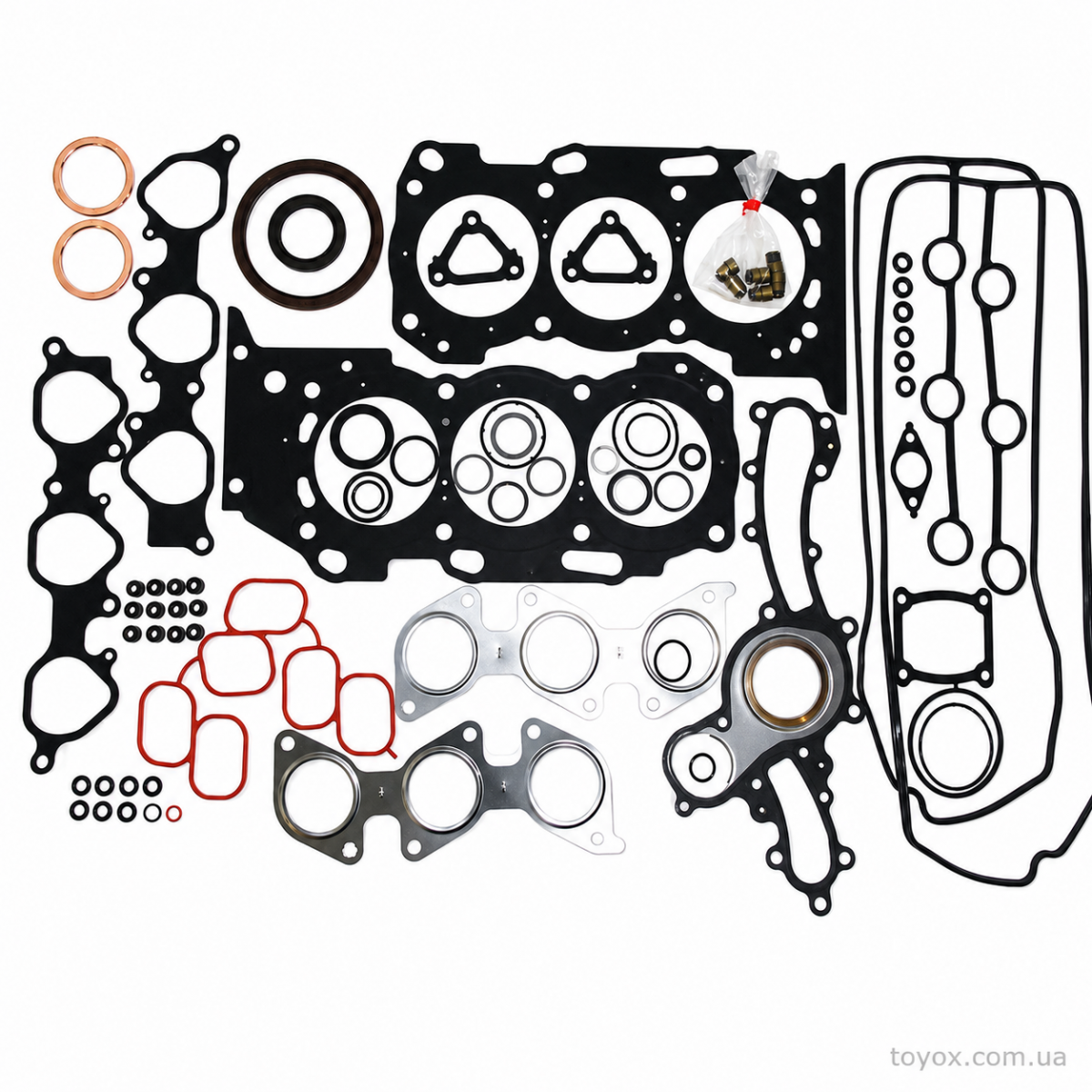

Що може входити до комплекту

• прокладки головок блока циліндрів;
• прокладки кришок клапанів;
• прокладки впускного колектора;
• прокладки випускного колектора;
• ущільнення системи охолодження;
• ущільнення масляної системи;
• сальники й ущільнення клапанного механізму;
• гумові та металеві ущільнювальні кільця;
• інші прокладки, що використовуються під час розбирання двигуна.

Точний склад необхідно перевіряти за фотографіями та вмістом конкретної упаковки. Комплект не обов’язково містить кріплення, герметики, поршневі кільця, вкладиші, ланцюги, натягувачі й інші механічні деталі двигуна.

Застосовність

Toyota Fortuner

• Ринок: General
• Період: 01/2005–03/2012
• Frames: GGN50, GGN60
• Двигун: 1GR-FE

У загальному рядку каталогу також зазначені KUN50, KUN60, LAN50, TGN51 і TGN61, але надані варіанти комплекту стосуються комплектацій із бензиновим двигуном 1GR-FE.

Toyota Hilux

• Ринки: General, North America
• Період: 08/2004–03/2012
• Основні frames з 1GR-FE: GGN15, GGN25, GGN35
• Двигун: 1GR-FE

У каталозі загальна модельна група також містить дизельні та бензинові кузови KUN, LAN і TGN. Цей комплект потрібно підбирати лише для модифікацій із двигуном 1GR-FE.

Toyota 4Runner

• Ринок General: 11/2002–07/2009
• Ринок North America: 08/2002–07/2009
• Frames з двигуном 1GR-FE: GRN210, GRN215
• Двигун: 1GR-FE

Toyota Hilux Surf

• Ринок: Japan
• Період: 11/2002–07/2009
• Frame з двигуном 1GR-FE: GRN215
• Двигун: 1GR-FE

Toyota Land Cruiser Prado 120

• Ринки: General, Europe
• Період загальної каталожної групи: 09/2002–02/2010
• Період показаних комплектацій 1GR-FE: приблизно 01/2003–07/2009
• Frames з двигуном 1GR-FE: GRJ120, GRJ121, GRJ125
• Двигун: 1GR-FE

Загальний рядок моделі також містить KDJ120, KZJ120, LJ12, RZJ12 і TRJ12, оснащені іншими двигунами. Цей комплект призначений лише для відповідних модифікацій GRJ із двигуном 1GR-FE.

Двигун Toyota 1GR-FE

1GR-FE — бензиновий шестициліндровий двигун V-подібної конструкції робочим об’ємом 3955 см³, або 4,0 літра. Двигун належить до сімейства Toyota GR та встановлювався переважно на позашляховики й рамні пікапи.

• Тип двигуна: бензиновий V6
• Робочий об’єм: 3955 см³
• Кількість циліндрів: 6
• Розташування циліндрів: V-подібне
• Блок циліндрів: алюмінієвий
• Газорозподільний механізм: ланцюговий привод
• Система зміни фаз: VVT-i або Dual VVT-i залежно від покоління

Ранні та пізні версії 1GR-FE можуть відрізнятися головками блока циліндрів, системою зміни фаз, прокладками й окремими ущільненнями. Тому самого позначення двигуна 1GR-FE недостатньо для остаточного підбору повного комплекту.

Коли може знадобитися комплект прокладок

• капітальний ремонт двигуна;
• зняття та ремонт головок блока циліндрів;
• заміна пошкоджених прокладок ГБЦ;
• усунення численних витоків моторної оливи;
• ремонт після перегрівання двигуна;
• розбирання двигуна для перевірки циліндрів, поршнів або клапанного механізму;
• відновлення двигуна після тривалої експлуатації.

Ознаки можливого порушення герметичності

• витоки моторної оливи по стиках двигуна;
• сліди охолоджувальної рідини зовні двигуна;
• зниження рівня оливи або охолоджувальної рідини;
• перегрівання двигуна;
• білий дим або пара з вихлопної системи;
• потрапляння оливи в охолоджувальну рідину або охолоджувальної рідини в оливу;
• нерівномірна робота двигуна та зниження компресії.

Перелічені ознаки не підтверджують несправність конкретної прокладки. Перед розбиранням двигуна потрібна діагностика системи охолодження, перевірка компресії, герметичності циліндрів і стану моторної оливи.

Рекомендації щодо встановлення

Перед складанням необхідно перевірити площини головок і блока циліндрів, стан різьбових з’єднань та відповідність усіх прокладок конкретній версії двигуна.

Поверхні мають бути очищені без утворення подряпин і пошкоджень. Моменти та послідовність затягування кріплення потрібно брати з ремонтної документації для конкретного автомобіля й версії двигуна.

Болти головок блока циліндрів, герметики, технічні рідини та механічні деталі двигуна купуються окремо, якщо вони не зазначені у складі комплекту.

Роботи з розбирання та складання двигуна рекомендується виконувати у спеціалізованому сервісі.

Важлива інформація

Комплект 04111-31343 призначений для певних модифікацій двигуна 1GR-FE. Наявність двигуна 1GR-FE на автомобілі сама по собі не гарантує застосовність комплекту.

Перед замовленням обов’язково перевірте деталь за VIN-кодом, повним frame, датою виробництва та модифікацією двигуна.
